Puffer
Grundprinzip beim externen Tichelmann ist eine parallele Durchströmung von mehreren Pufferspeichern, die durch diagonal
gegenüberliegende Anbindung der Sammler erreicht wird. Der letzte Puffer am Vorlaufsammler ist der erste am Rücklaufsammler.
Um eine gleichmässige Be- und Entladung zu erreichen ist es sinnvoll, die Anschlussstichleitungen mindestens ein bis zwei
Dimensionen kleiner als den Sammler zu wählen. Für diese Schaltung gibt es keine Leistungsgrenze.
Gesamtleistung bis maximal
Anschlusskugelhähne am Puffer
Sammelleitung mindestens

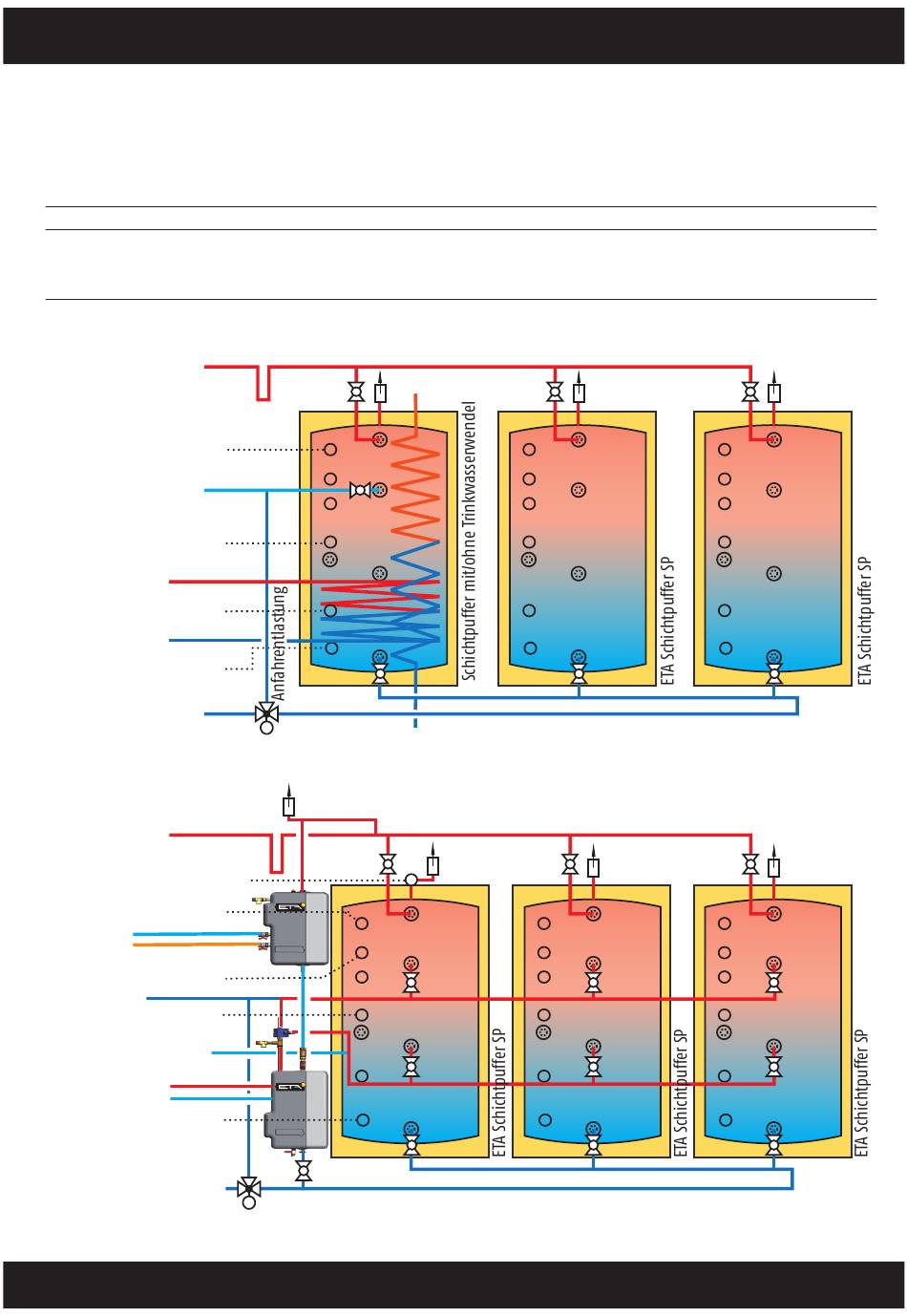

Drei oder mehr parallele Puffer mit Warmwasserspeicher oder Trinkwasserwendel
VL Stückholzkessel
VL Heizkreise
VL Warmwasserspeicher
VL Öl/Gaskessel
Fühler Puffer oben
RL Öl/Gaskessel
Fühler Puffer Mitte
VL Solar
Fühler Boiler unten solar
RL Solar
Fühler Puffer unten
RL Stückholzkessel
RL Heizkreise
RL Warmwasserspeicher
Drei oder mehr parallele Puffer mit Frischwassermodul und solarer Schichtladung
VL Stückholzkessel
VL Heizkreise
VL Öl/Gaskessel
Fühler Puffer oben Warmwasser
Fühler Puffer oben
Kaltwasser
Warmwasser
Fühler Solar Puffer oben
RL Öl/Gaskessel
Fühler Puffer Mitte
RL Hochtemperaturkreise
VL Solar
RL Solar
Fühler Puffer unten
+ Solar Puffer unten
RL Stückholzkessel
RL Niedertemperaturkreise
Um Rohrzirkulationsverluste zu minimieren, ist es von Vorteil, in den Anschlussleitungen eine Sifonschlaufe nach unten auszuführen.
SH Montage
30 kW
60 kW
DN 20
DN 25
DN25
DN32
R 1"- 28x1,5
R 1¼"- 35x1,5
Warmwasser
M
Kaltwasser
M
Parallele Puffer mit externem Tichelmann
90 kW
160 kW
DN 32
DN 32
DN40
DN50
R 1½"- 42x1,5
R 2"- 54x1,5
Für eine kleine Solaranlage kann im Sommer durch Absperren
einzelner Puffer das Gesamtvolumen veringert werden.
300 kW
450 kW
DN 40
DN 40
DN65
DN80
R 2½"- 76x2
R 3"- 89x2
