Rückwandisolierung, Türrahmen

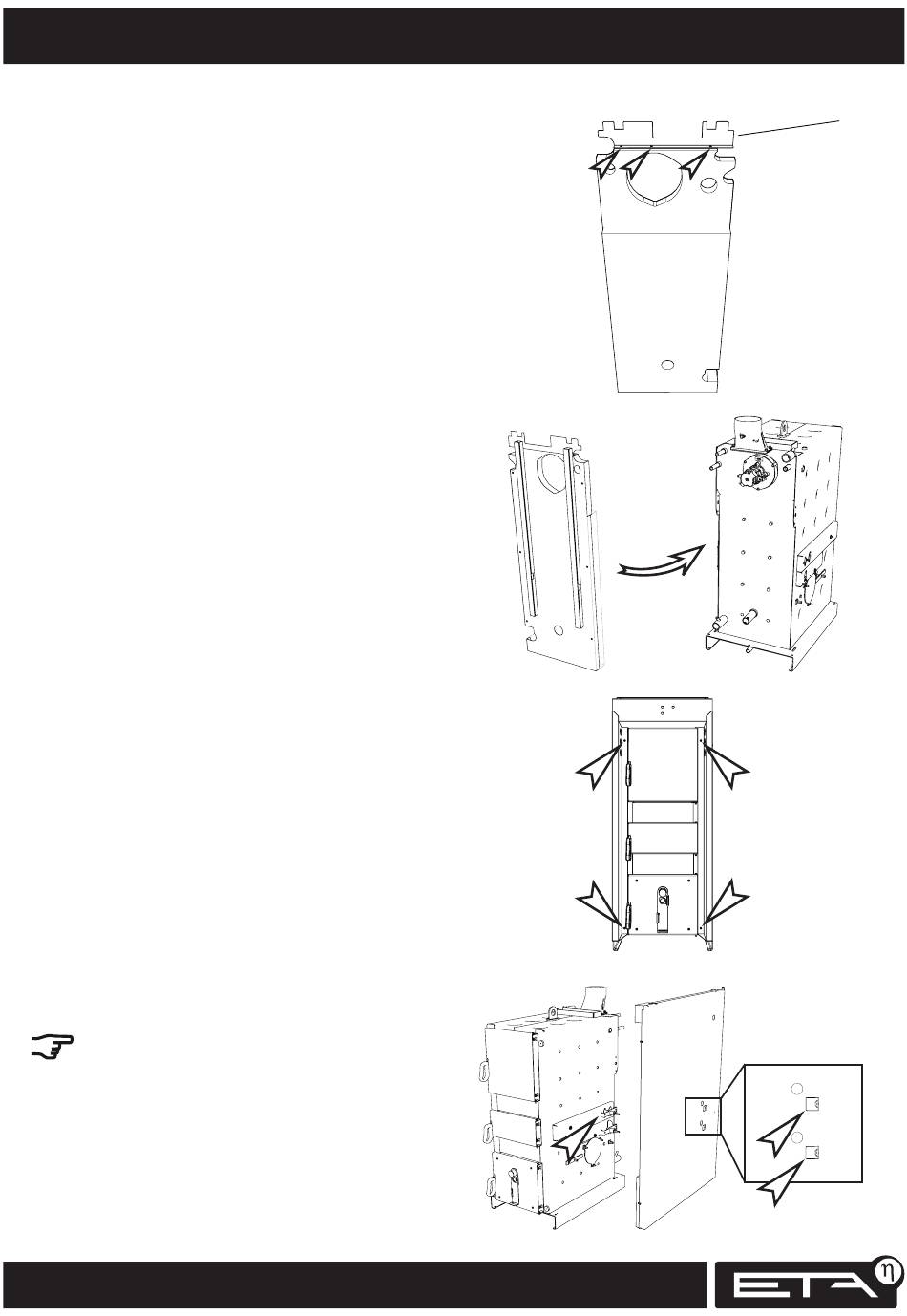

Winkelblech an Rückwandisolierung montieren
Das Winkelblech mit 3 Blechtreibschrauben
3,5 x 9,5 an der Rückwandisolierung befestigen.
Rückwandisolierung am Kessel anbringen
Die Rückwandisolierung auf die Rückseite des
Kessels aufschieben.
Türrahmen montieren
Den Türrahmen an der Front des Kessels mit
4 Linsenkopfschrauben M5 x 10 befestigen.
Öffnungen für Luftschieberachsen aus der
Seitenverkleidung ausbrechen
Die Seitenverkleidung für jene Seite nehmen, auf
der die Stellmotore montiert werden sollen.
Aus dieser Seitenverkleidung beide Öffnungen für
die Luftschieberachsen mit einem Schraubendreher
ausbrechen.
32 www.eta.co.at
Montage
Winkelblech
