Montage

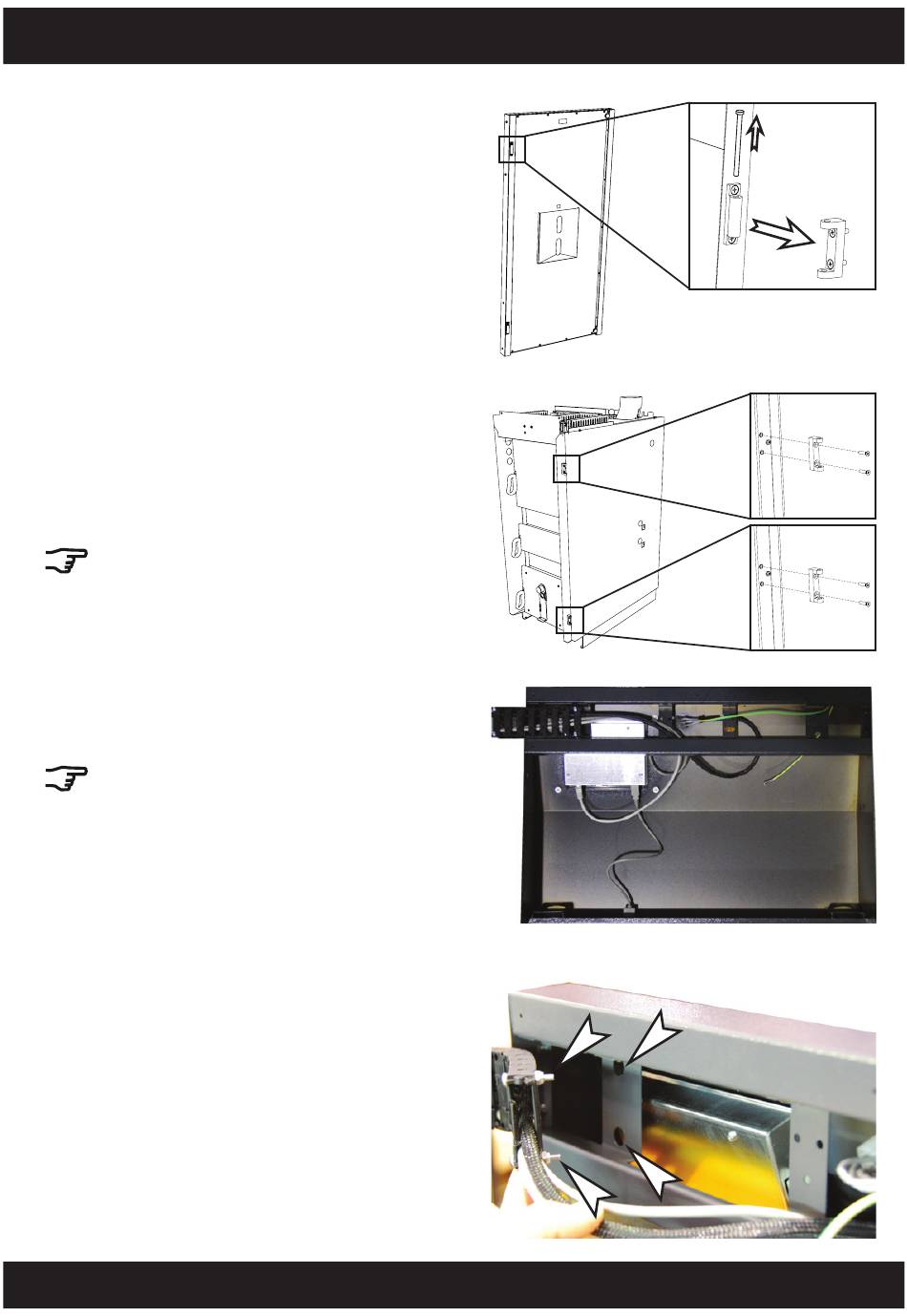

Scharniere an der Isoliertür auseinandernehmen
Die Isoliertür auf eine Palette legen und das obere
und untere Scharnier auseinandernehmen.
Scharniere für Isoliertür am Türrahmen montieren
Die Isoliertür kann wahlweise links oder rechts
angeschlagen werden. In dieser Anleitung wird die
Tür an der rechten Kesselseite angeschlagen.
Beide Scharniere am Türrahmen mit jeweils
2 Senkkopfschrauben M5 x 20 anschrauben.
Wird die Isoliertür links angeschlagen, müssen auch
die drei Kesseltüren umgebaut werden.

Energiekette in das Bedienpult einlegen

Die Energiekette mit den Kabeln wie im Bild in das
Bedienpult einlegen.
Die Energiekette muss auf der Seite aus dem
Bedienpult ragen, an der die Türscharniere
angebracht sind.
Bolzen der Energiekette einstecken
Die beiden Bolzen der Energiekette in die
Öffnungen am Bedienpult einstecken.
SH Montage
Isoliertür, Bedienpult
2013-05
41
