1 - Montar la placa (86) en el racor (consultar vista n°5).

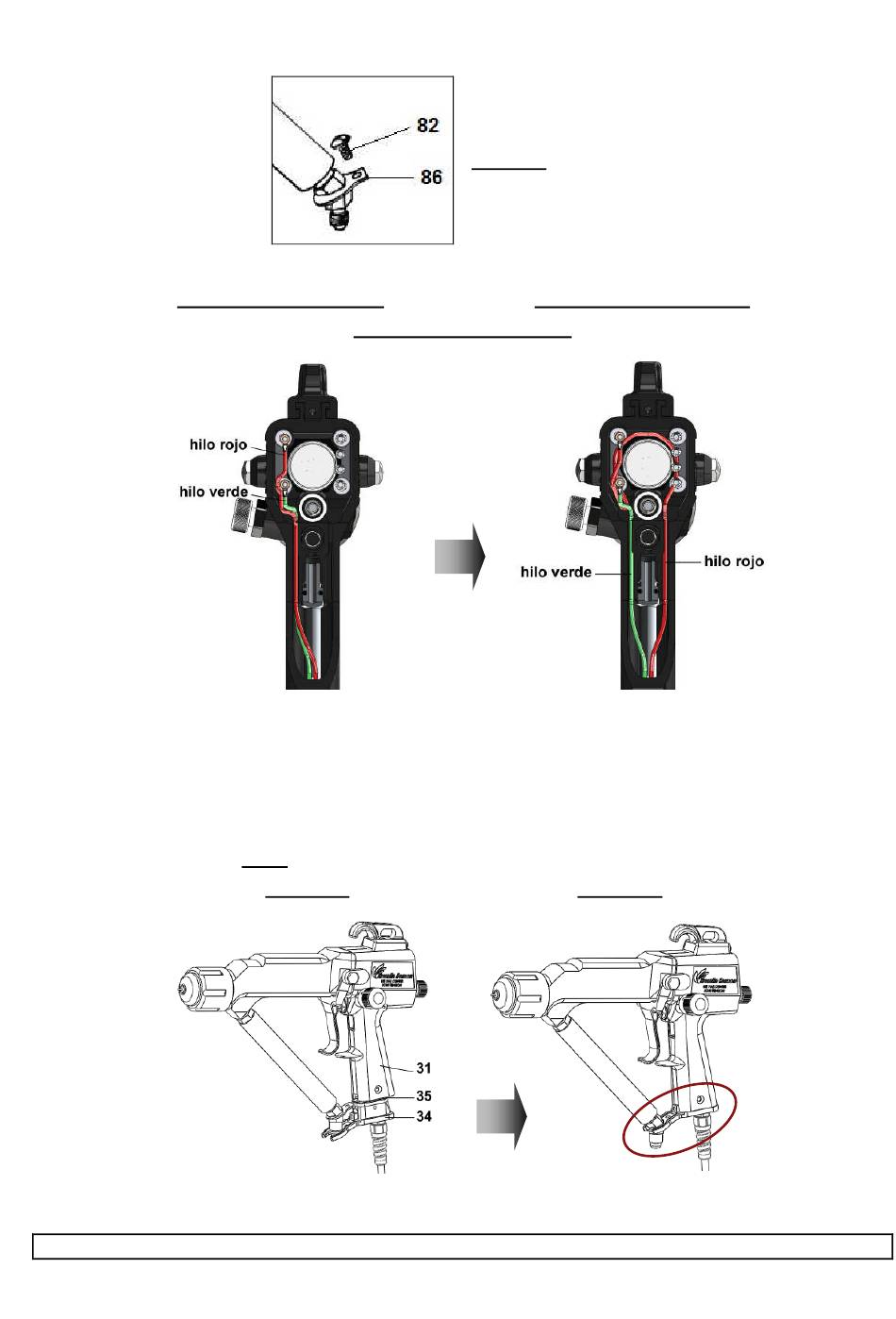

Vista n° 5
2 - Introducir el cable de alimentación en la pistola utilizando los hilos de dirección (consultar vista n° 6b).
Vista n° 6a - Viejo montaje Vista n° 6b - Montaje actual
Vistas traseras de la pistola
3 - Tirar del cable hasta que la pata de fijación se apoya en la empuñadura (31) (consultar vista n°7a).
4 - Encajar la pata de fijación (32) y fijarla con los 2 tornillos (85) (consultar vista n°7b).
5 - Volver a montar el tubo de aire (36).
6 - Apretar el tornillo (84).
7 - Volver a enroscar el tornillo (82).
8 - Quitar los hilos de dirección de los terminales (97).
9 - Ejecutar las etapas 2 a 11 del montaje del generador y del oscilador.
Vista n° 7a Vista n° 7b
