Sames Kremlin KMX 3 Ex Betriebsanleitung Seite 37

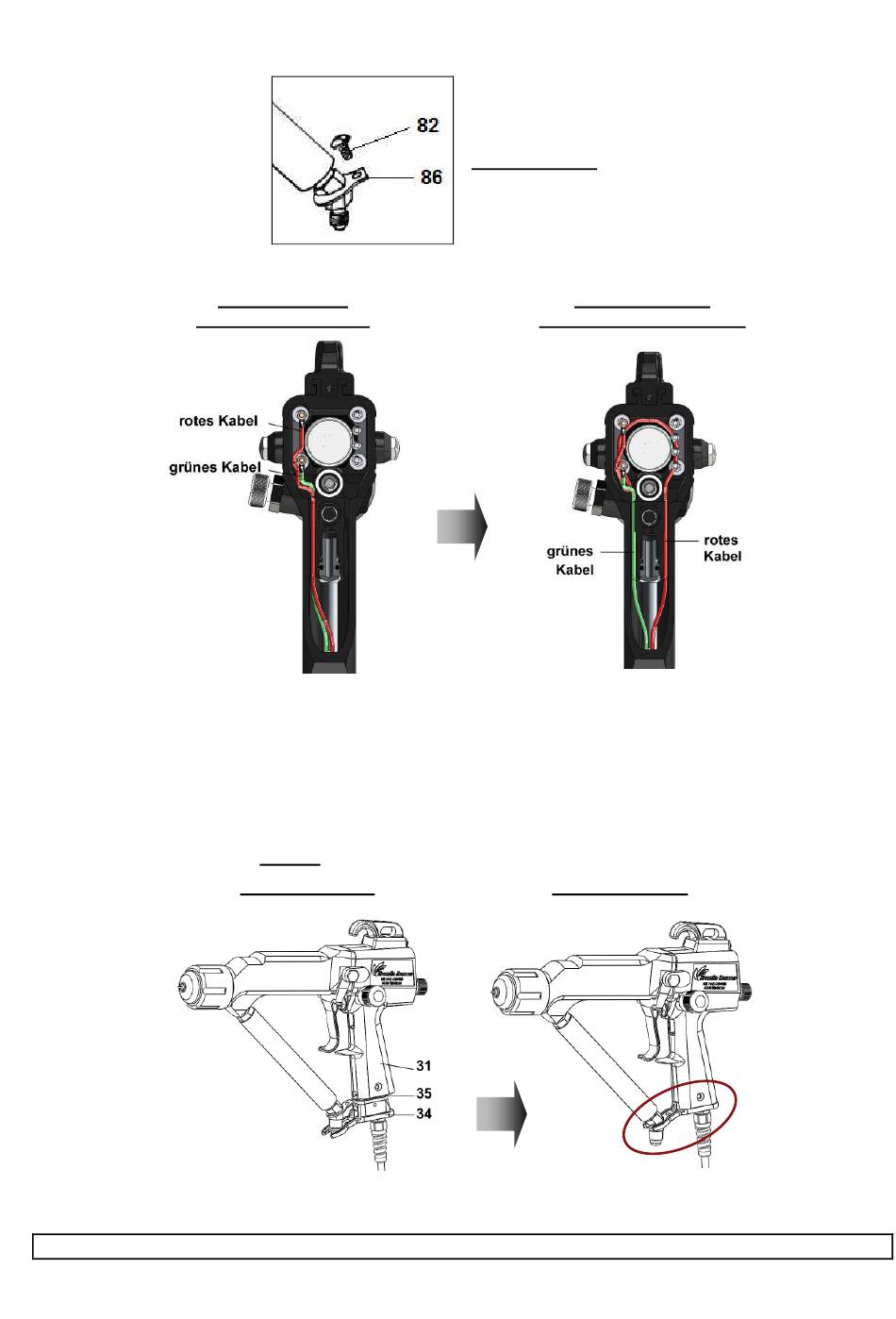

1 - Montieren Sie die Fixierplatte (86) an den Nippel (Zeichnung Nr.5).
Zeichnung Nr. 5
2 - Mit dem Führungsdraht das Kabel in die Pistole schieben (Zeichnung Nr. 6b).
Zeichnung Nr.6a Zeichnung Nr. 6b
- Alte Montageversion - Aktuelle Montageversion
3 - Das Kabel so weit durchziehen, bis der Sockel (32) am Griff anschlägt (Zeichnung Nr. 7a).
4 - Den Sockel (32) einsetzen und mit den 2 Schrauben (85) fixieren.
5 - Das Luftrohr (35) einschrauben.
6 - Die Madenschraube (84) wieder festziehen.
7 - Die Schraube (82) nachziehen.
8 - Den Führungsdraht von den Kabelschuhen (97) abnehmen.
9 - Restlicher Einbau wie 2 bis 11 des Generatoreinbaues.
Zeichnung Nr. 7a Zeichnung Nr. 7b
