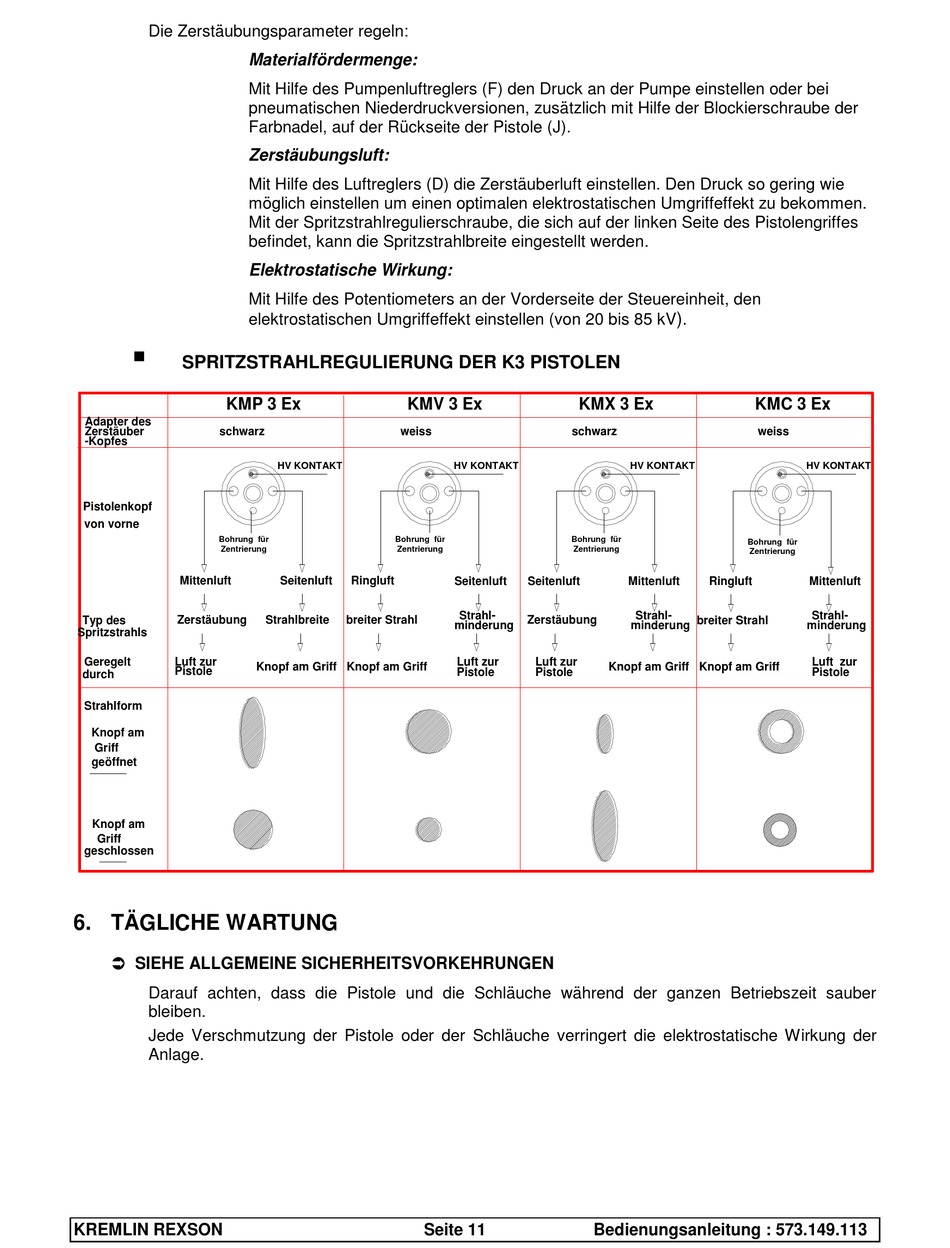

Die Zerstäubungsparameter regeln:
Materialfördermenge:
Mit Hilfe des Pumpenluftreglers (F) den Druck an der Pumpe einstellen oder bei
pneumatischen Niederdruckversionen, zusätzlich mit Hilfe der Blockierschraube der
Farbnadel, auf der Rückseite der Pistole (J).
Zerstäubungsluft:
Mit Hilfe des Luftreglers (D) die Zerstäuberluft einstellen. Den Druck so gering wie
möglich einstellen um einen optimalen elektrostatischen Umgriffeffekt zu bekommen.
Mit der Spritzstrahlregulierschraube, die sich auf der linken Seite des Pistolengriffes
befindet, kann die Spritzstrahlbreite eingestellt werden.
Elektrostatische Wirkung:
Mit Hilfe des Potentiometers an der Vorderseite der Steuereinheit, den
elektrostatischen Umgriffeffekt einstellen (von 20 bis 85 kV


SPRITZSTRAHLREGULIERUNG DER K3 PISTOLEN

KMP 3 Ex
Adapter des
Zerstäuber schwarz
-Kopfes
Pistolenkopf
von vorne
Bohrung für
Zentrierung
Mittenluft
Typ des Zerstäubung
Spritzstrahls
Geregelt Luft zur
Pistole
durch
Strahlform
Knopf am
Griff
geöffnet
Knopf am
Griff
geschlossen
6. TÄGLICHE WARTUNG
 SIEHE ALLGEMEINE SICHERHEITSVORKEHRUNGEN
Darauf achten, dass die Pistole und die Schläuche während der ganzen Betriebszeit sauber
bleiben.
Jede Verschmutzung der Pistole oder der Schläuche verringert die elektrostatische Wirkung der
Anlage.
KREMLIN REXSON
KMV 3 Ex
weiss
HV KONTAKT
Bohrung für
Zentrierung
Seitenluft Ringluft
Strahlbreite breiter Strahl
Knopf am Griff Knopf am Griff
Seite 11
KMX 3 Ex
schwarz
HV KONTAKT HV KONTAKT
Bohrung für
Zentrierung
Seitenluft Seitenluft Mittenluft
Strahl-
Zerstäubung
minderung minderung
Luft zur Luft zur
Knopf am Griff Knopf am Griff
Pistole Pistole
Bedienungsanleitung : 573.149.113
)
.
KMC 3 Ex
weiss
HV KONTAKT
Bohrung für
Zentrierung
Ringluft Mittenluft
Strahl- Strahl-
breiter Strahl
minderung
Luft zur
Pistole
