So Schließen Sie Die Zweite Komponente An; Zweite Komponente Anschließen - Siemens SINUMERIK 828D BASIC Servicehandbuch

Servicefälle - Hardware
4.10 SINAMICS S120 Combi
4.10.9 So schließen Sie die zweite Komponente an

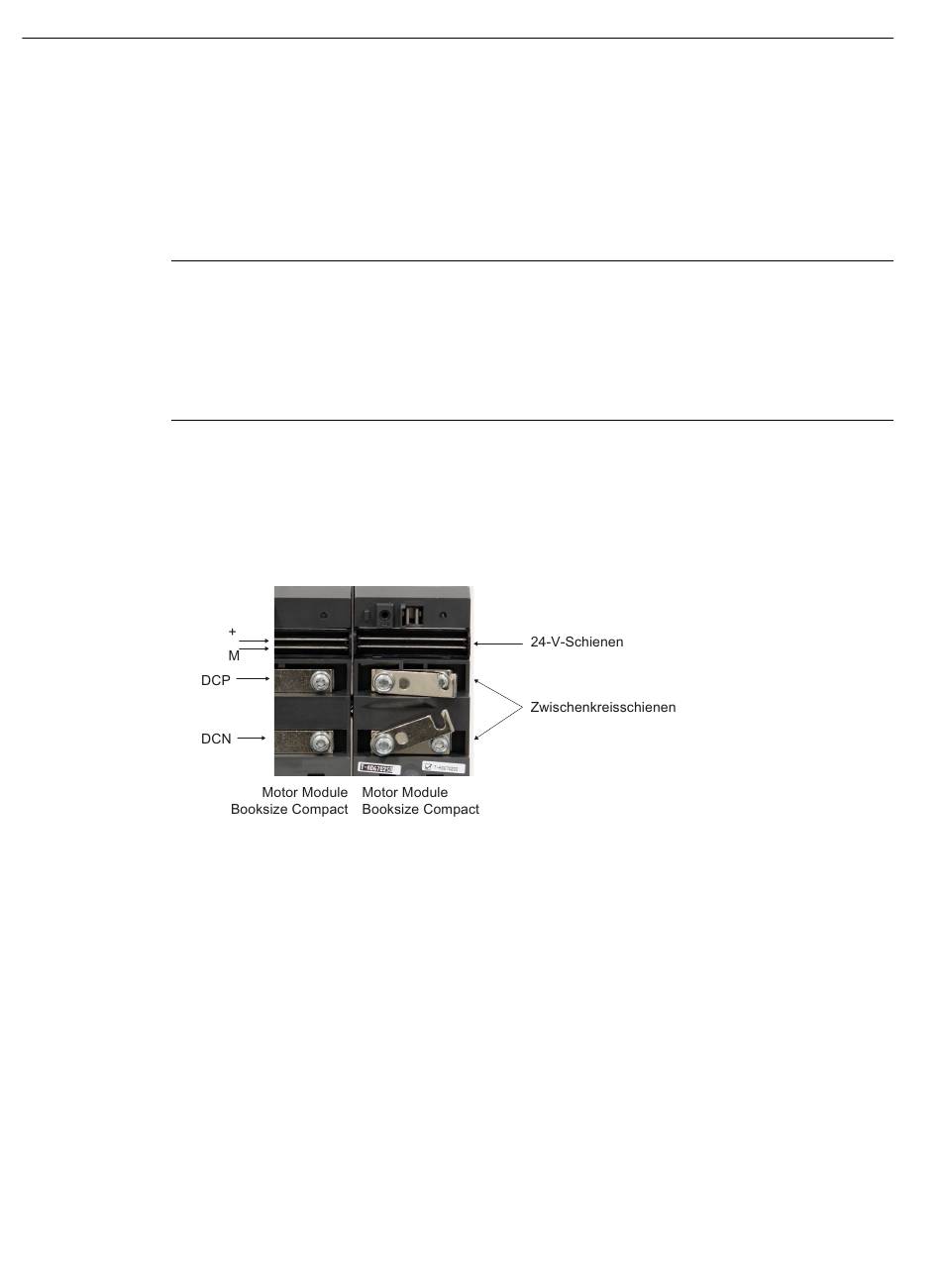

Zweite Komponente anschließen
Eine zweite Komponente wird wie folgt an den Zwischenkreisschienen und die 24-V-Schienen
angeschlossen.
Hinweis
Vor Inbetriebnahme des Antriebsverbandes ist zu beachten
Vor Inbetriebnahme des Antriebverbandes müssen folgende Punkte erfüllt sein:
● Die Zwischenkreis-Seitenabdeckung an der äußeren Komponente ist gesteckt
(Berührschutz).
● Die Schutzklappen der angeschlossenen Komponenten sind geschlossen.
Vorgehensweise:
1. Öffnen Sie die Schutzklappe der anzuschließenden Komponente mit einem geeigneten
Werkzeug.
2. Entfernen Sie die Zwischenkreis-Seitenabdeckungen beider Komponenten an der
Verbindungsstelle.
3. Zur Verbindung der Zwischenkreisschienen benötigen Sie folgendes Werkzeug:
Schraubendreher: Torx T20
Anzugsdrehmoment: 1,8 Nm
