LED auf Port 1 und Port 2
Auf Port 1 und Port 2 befinden sich jeweils 2 LED zur Diagnose der PLC E/A-Schnittstellen
auf Basis PROFINET.

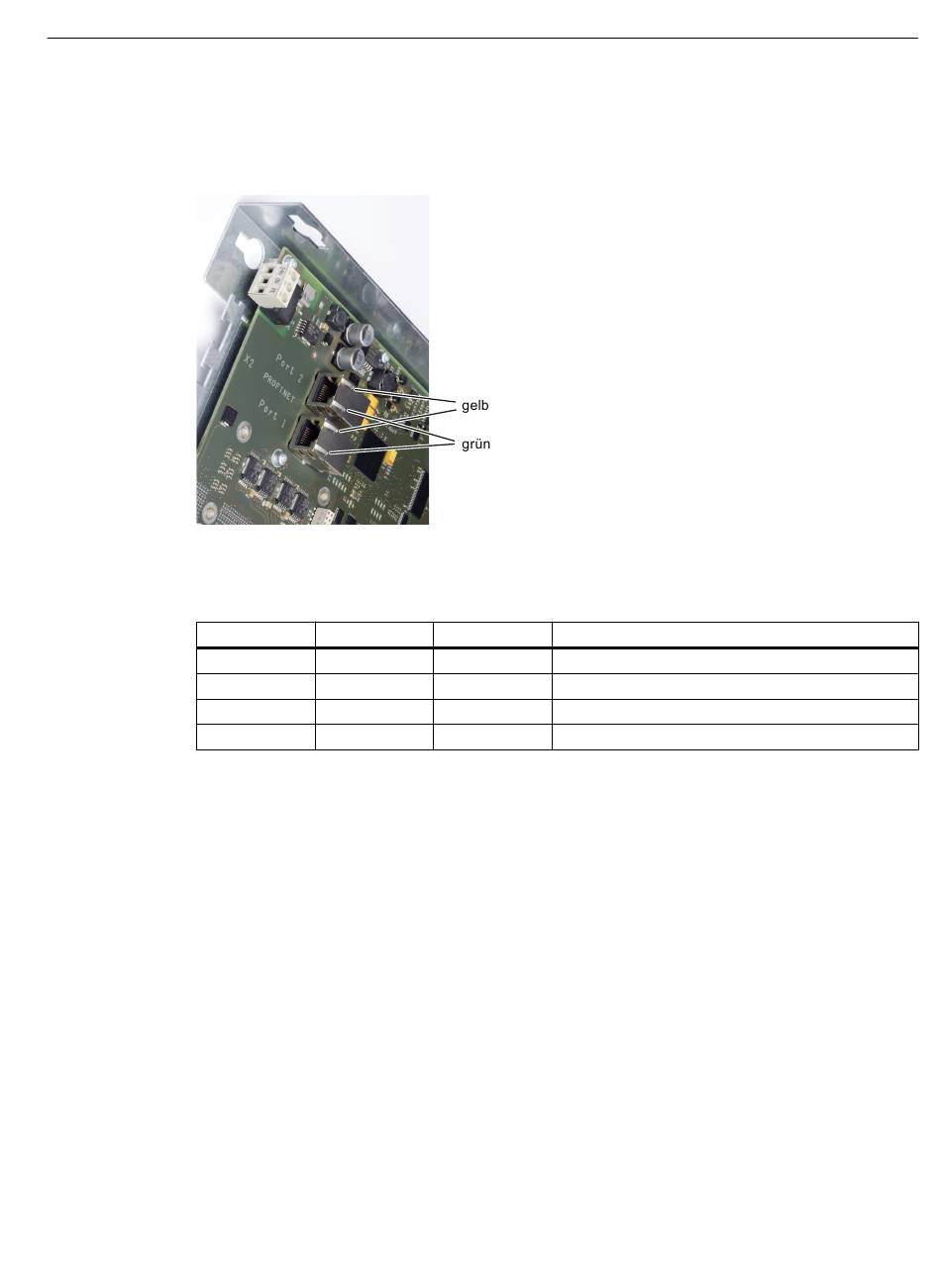

Bild 4-18
LED zur Kommunikation auf RJ45 Stecker.
Name
Link
Activity
4.6.2
So bauen Sie das PP 72/48D PN aus
Übersicht
Nachfolgend werden die nötigen Tätigkeiten beschrieben die beim Tausch des
Peripheriemoduls PP72/48D PN zu beachten sind.
Liegt ein Hardware-Defekt des PP 72/48D PN vor, muss dieses durch ein baugleiches Modul
ausgetauscht werden.
Voraussetzungen:
● Das Peripheriemodul ist defekt und muss getauscht werden.
● Der Schaltschrank ist spannungslos, alle Stecker und Leitungen sind beschriftet.
Software und Hardware
Servicehandbuch, 03/2016, 6FC5397-5DP40-5AA3
Port 1 und Port 2
Farbe
Zustand
Grün
EIN
AUS
Gelb
EIN
AUS
Servicefälle - Hardware
Bedeutung
100 MBit Link vorhanden
kein oder fehlerhafter Link
an Senden oder Empfangen
keine Aktivität
4.6 Peripheriemodule
