4.2

PPU 2xy.3

4.2.1

Statusanzeigen der PPU

Statusanzeigen Frontseite
Auf der Frontseite der PPU geben folgende Statusanzeigen Auskunft über den
Baugruppenzustand:

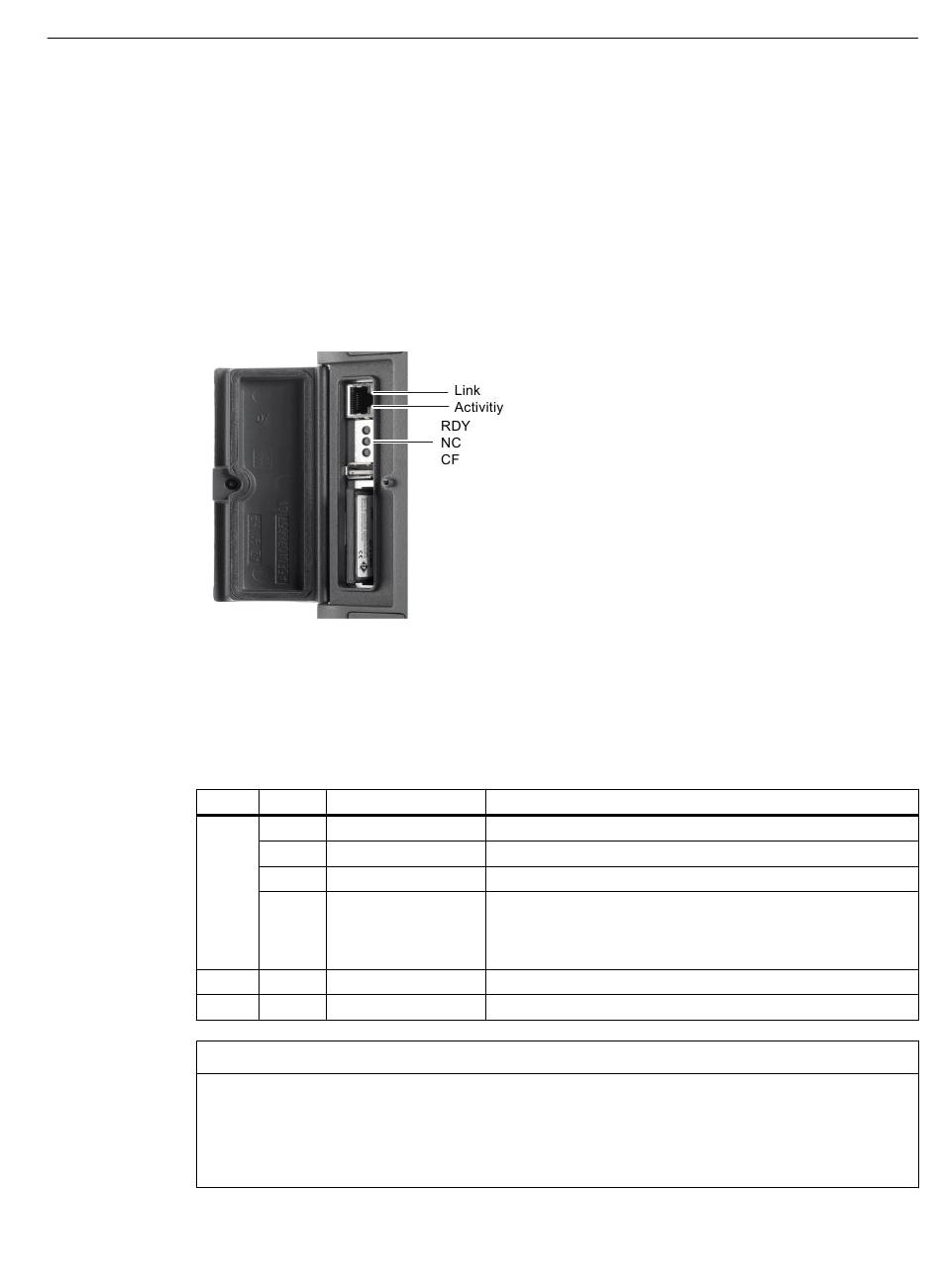

Bild 4-3
Auf der PPU 290.3 sind die LED und der Steckplatz für die CompactFlash Card auf der
Frontseite nicht vorhanden.
Hinter der Frontklappe auf der Vorderseite der PPU befinden sich drei LED mit folgender
Bedeutung:
Name
RDY
NC
CF
ACHTUNG
Schädigung der CompactFlash Card durch Ziehen während des Betriebs
Wenn die CompactFlash Card während des Betriebs gezogen oder gesteckt wird, kann das
zu ihrer Zerstörung führen.
Ziehen Sie CompactFlash Card daher nicht, wenn eine LED leuchtet.
Software und Hardware
Servicehandbuch, 03/2016, 6FC5397-5DP40-5AA3
Vertikale Klappe (Detail)
Farbe Zustand
Grün leuchtet
Gelb leuchtet
blinkend
Rot leuchtet
Gelb zyklisches Blinken
Gelb leuchtet
Bedeutung
NC Ready und PLC im Run.
PLC im Stop
Hochlauf
NC im Stop:
● im Hochlauf, wenn noch kein NC Ready vorliegt
● kritischer Fehler (Power off/on notwendig)
NC-Betrieb
Zugriff auf die Anwender CompactFlash Card
Servicefälle - Hardware
4.2 PPU 2xy.3
