So bauen Sie ein SMC30 ein

Einbauen

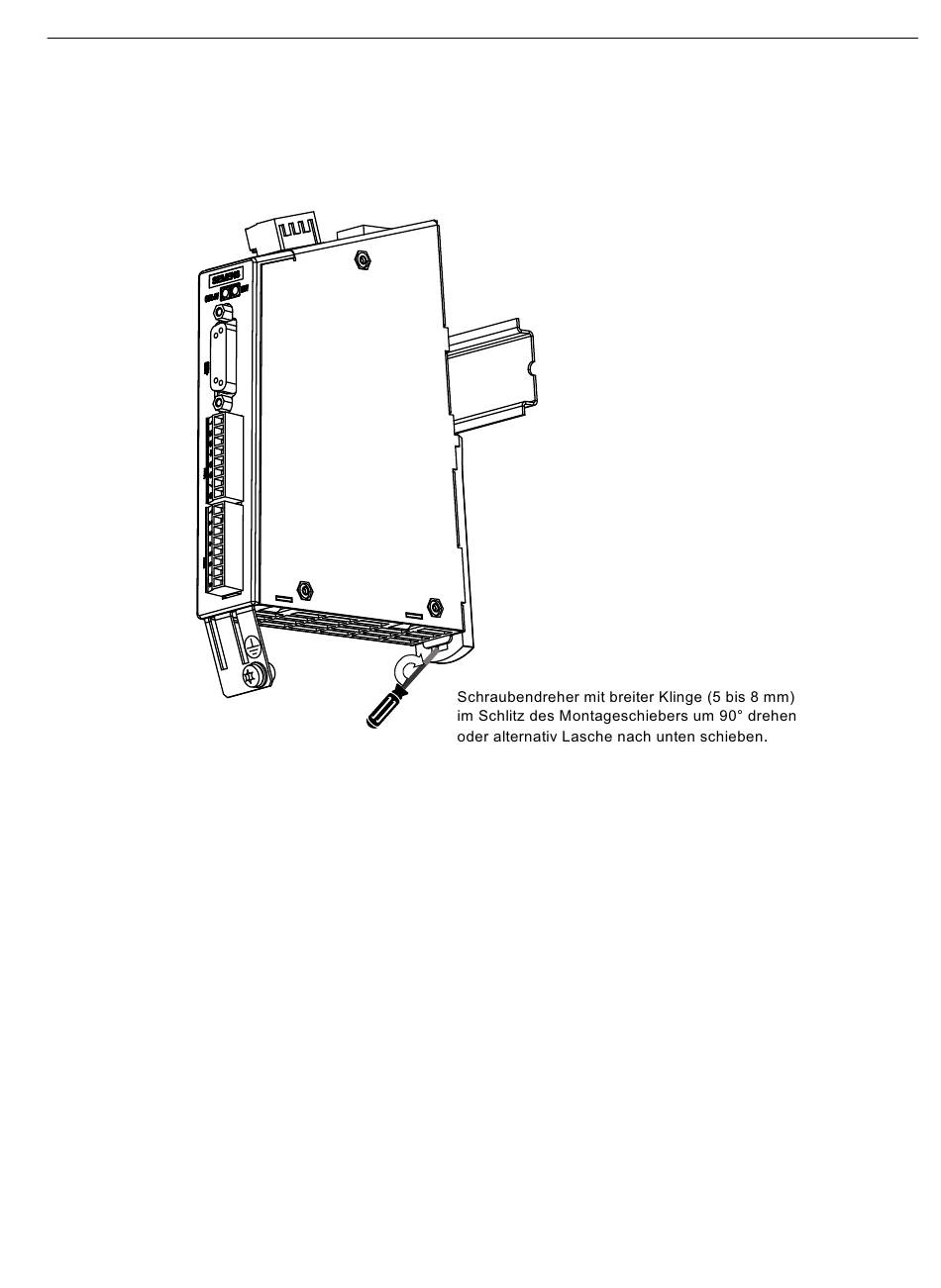

Bild 4-53
Vorgehensweise:
1. Setzen Sie die Komponente auf die Hutschiene.
2. Anschließend schwenken Sie die Komponente auf die Hutschiene, so dass die
Montageschieber auf der Rückseite einschnappen.
3. Schieben Sie die Komponente auf der Hutschiene an die endgültige Position nach links
oder rechts.
4. Schrauben Sie den Schutzleiteranschluss an.
5. Schrauben Sie die Geberanschlussleitung an X520 oder X521 / X531 an, ggf. auch
Schirmanschluss.
