Siemens SINUMERIK 828D BASIC Servicehandbuch Seite 103

8. Setzen Sie die Kappe
9. Falten und befestigen Sie die Anschlussleitung

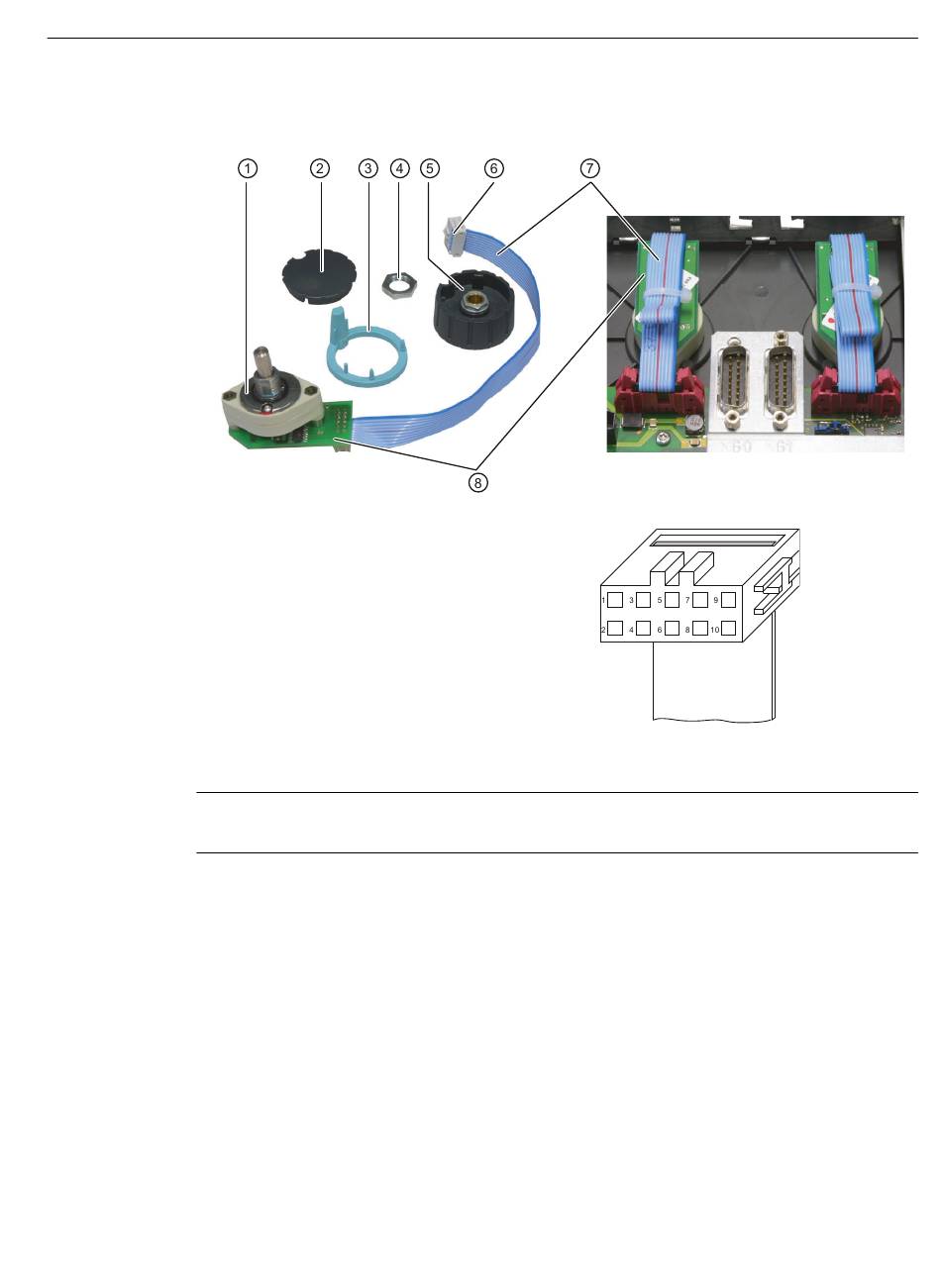

Bild 4-16
Hinweis
Achten Sie unbedingt auf die Einhaltung der Anzugsdrehmomente.
Software und Hardware
Servicehandbuch, 03/2016, 6FC5397-5DP40-5AA3
②
①
O-Ring
②
Kappe
③
Pfeilring
④
Befestigungsmutter
⑤
Drehknopf
⑥
Anschluss-Stecker
⑦
Anschlussleitung
⑧
Anschlussplatine
Einbau eines Drehschalters
auf den Drehknopf und lassen Sie sie einschnappen.
⑦
Servicefälle - Hardware
4.5 Maschinensteuertafeln
wie im Bild rechts dargestellt.
Detailskizze des Anschluss-Steckers
103
