Servicefälle - Hardware
4.12 Single Motor Modules
7. Lösen Sie die Befestigungsschrauben des Motor Moduls von der Montageplatte.
8. Entfernen Sie den Schutzleiteranschluss des Motor Moduls.
9. Entnehmen Sie das Motor Modul aus dem Schaltschrank.
4.12.4

So bauen Sie ein Motor Modul ein

Einbauen
Lebensgefahr durch elektrischen Schlag wegen Restladung der
Zwischenkreiskondensatoren
Durch die Zwischenkreiskondensatoren steht noch für bis zu 5 Minuten nach dem Abschalten
der Einspeisespannung gefährliche Spannung an.
Das Berühren spannungsführender Teile führt zum Tod oder schweren Verletzungen.
● Öffnen Sie die Schutzklappen des Gerätes erst nach Ablauf von 5 Minuten.
● Überprüfen Sie vor Beginn der Arbeiten die Spannungsfreiheit durch allpolige Messung,
● Stellen Sie sicher, dass das zugehörige Warnschild in der jeweiligen Landessprache
Vorgehensweise:
1. Schrauben Sie das neue Motor Modul auf die Montageplatte.
2. Schließen Sie den Schutzleiteranschluss des Motor Moduls wieder an.
3. Öffnen Sie die Schutzkappe der Zwischenkreisspannung mit einem geeigneten Werkzeug
(z. B. Schraubendreher).

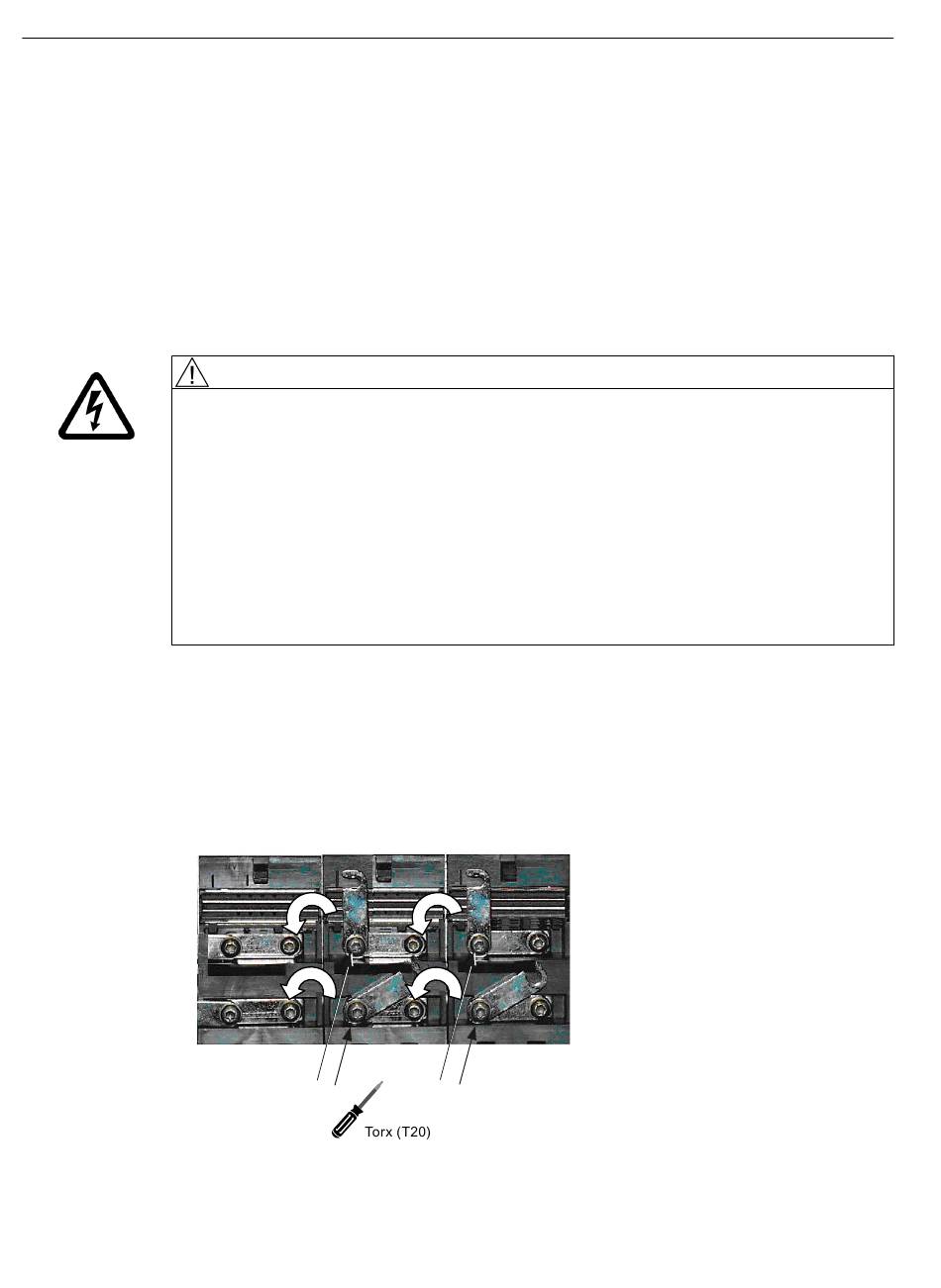

4. Lösen Sie die Torx-Schrauben und verbinden Sie die Zwischenkreisschiene.
172
GEFAHR
auch gegen Erde.
angebracht ist.
