4.5.4
So bauen Sie MCP Interface PN aus
Ausbauen
Liegt ein Hardware-Defekt der Baugruppe vor, muss diese durch ein baugleiches Ersatzteil
getauscht werden.
Voraussetzung: Der Schaltschrank ist spannungslos, alle Stecker und Leitungen sind
beschriftet.
X1
X2 / X3
X30
X31
X40 / X41
X51 / X52 / X55
X58 / X57 / X56 / X53 /
X54
X60 / X62
X61
X111 / X112 / X113 /
X114
H500 / H501 / H502 /
H505
S1
S2

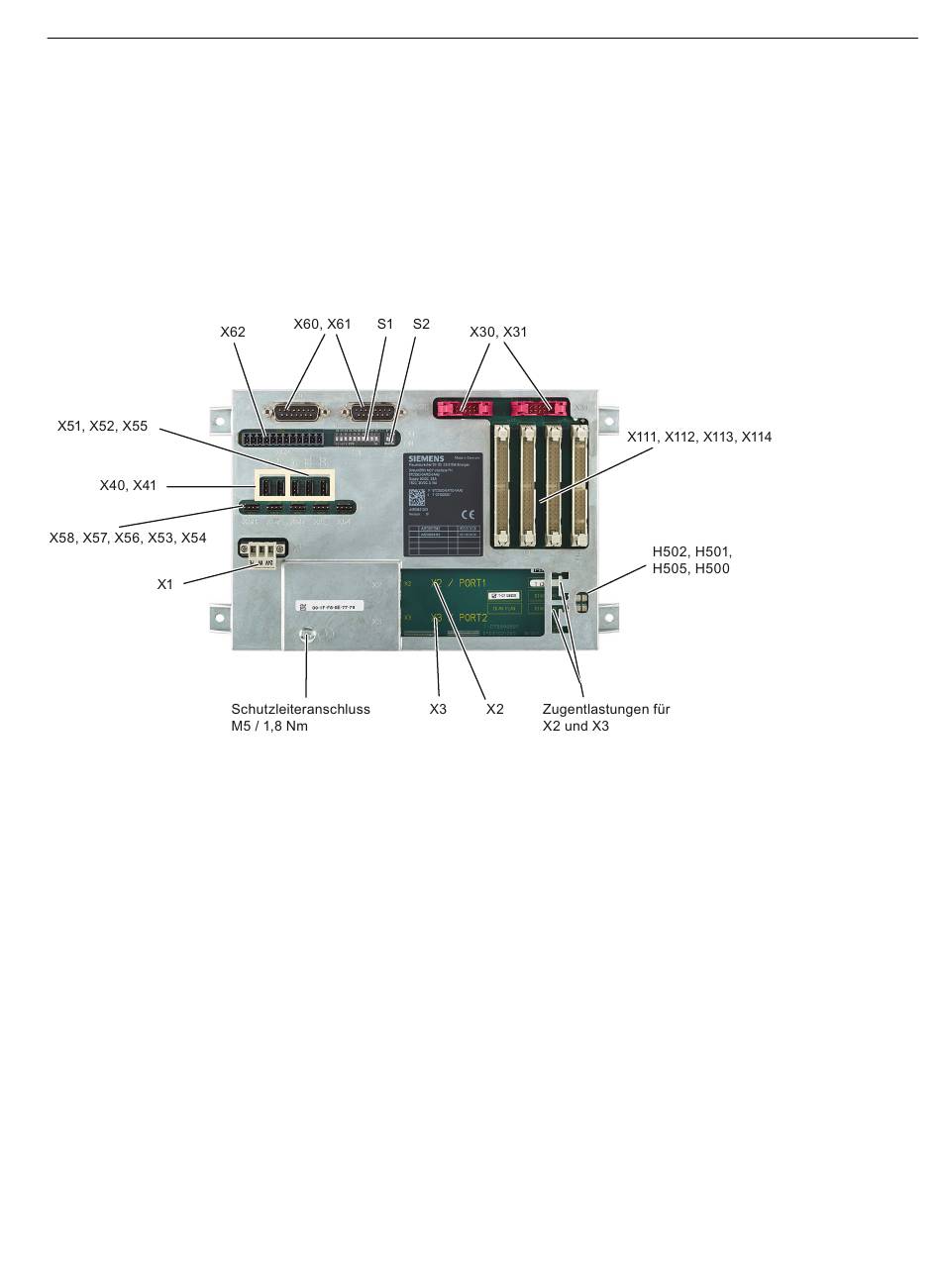

Bild 4-8
Schnittstellen MCP Interface PN
Software und Hardware
Servicehandbuch, 03/2016, 6FC5397-5DP40-5AA3
Stromversorgung DC 24 V
PROFINET-Schnittstellen
Schnittstelle für Drehschalter Vorschub-Override
Schnittstelle für Drehschalter Spindel-Override
Digitale Eingänge (24 V)
Digitale Eingänge (TTL)
Digitale Ausgänge (24 V)
Handrad
reserviert
Tasten- und LED-Schnittstellen
LED zur Statusanzeige
DIP-Schalter für die IP-Adresse der MCP
DIP-Schalter für die Signalübertragung der Handradimpulse
Servicefälle - Hardware
4.5 Maschinensteuertafeln
91
