Bezeichnung und Beschreibung der Bauteile

Bezeichnung und Beschreibung der Bauteile
EK
FO*
ACV
ST
* Die optional erhältlichen
Kabellängen sind im ProMix
2KS-Handbuch „Reparatur
und Teile" angegeben.

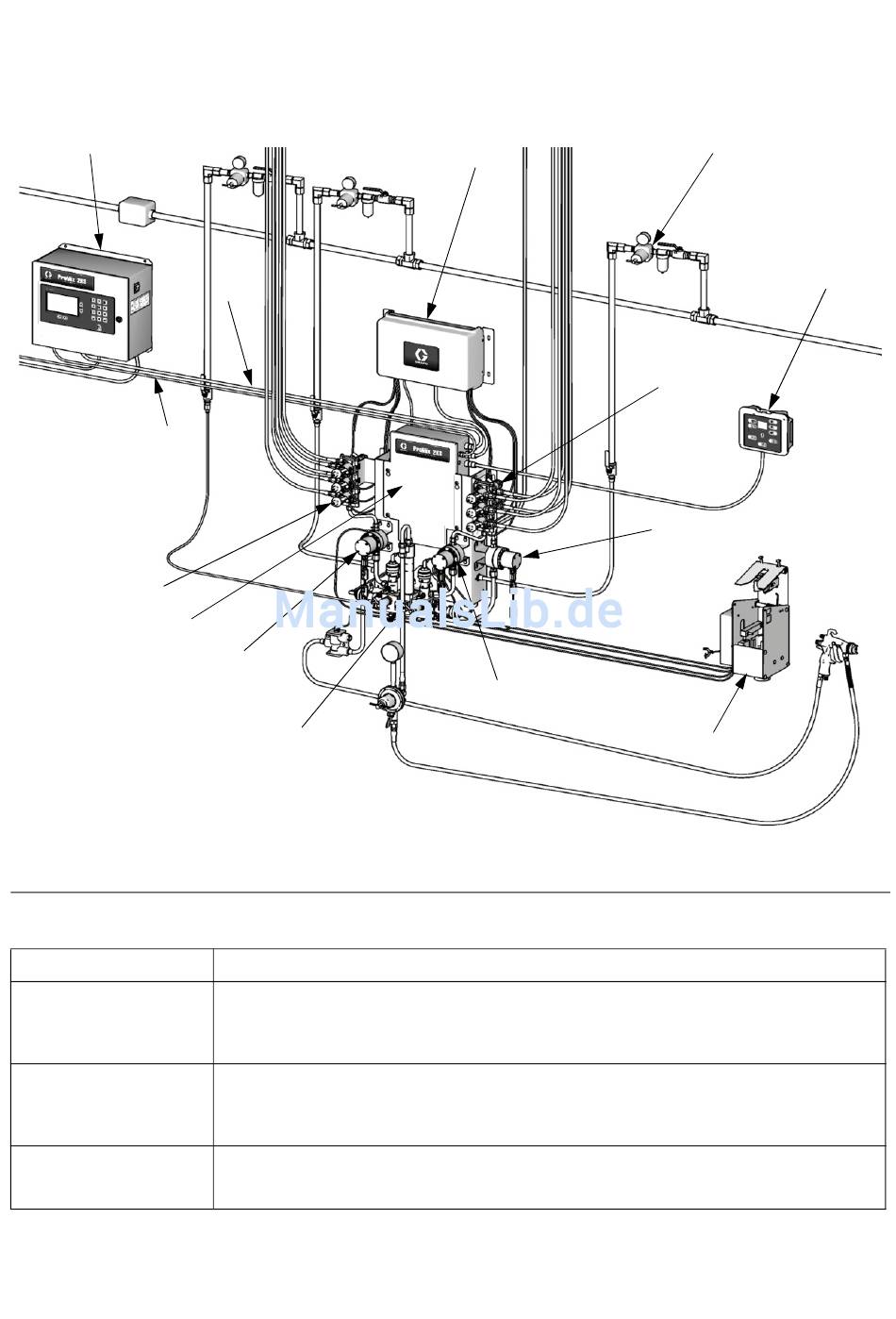

A . 2. Manuelles Spritzsystem, dargestellt mit G3000-Volumenzählern, Farb-/Katalysatorwechsel,
BB
einem Pistolenspülkasten und zusätzlichem Lösungsmittelvolumenzähler
Bauteil
EasyKey (EK)
Kabinensteuerung (BC)
Materialstation (ST)
10
PS*
MA
FM
Tabelle 1: Bezeichnung der Bauteile
Wird zur Einrichtung, zur Anzeige, zum Betrieb und zur Überwachung des Systems verwendet.
EasyKey funktioniert mit einer Netzspannung von 85 bis 250 VAC und 50/60 Hz und wandelt
diese Spannung in eine geeignete Niederspannung und optische Signale um, die von anderen
Systembauteilen verwendet werden.
Wird vom Bediener für alltägliche Lackierfunktionen verwendet, wie z. B. Auswahl der Rezepte,
Auftrag ausführen, Auslesen/Löschen von Alarmen und Versetzen des Systems in den Standby-,
Misch- oder Spülmodus. Sie wird üblicherweise in der Spritzkabine oder in der Nähe des
Lackierers installiert.
Diese umfasst Luftsteuerungsmagnetventile, Durchflussschalter und Halterungen für die
Materialvolumenzähler und die Materialverteiler-Baugruppe. Die dazugehörige Steuerplatine
verwaltet alle Dosierfunktionen.
CCM*
MB
Beschreibung
Luftregler/
Filter
BC*
BCV
MS
GFB
TI12504a
313966E
