Stromversorgung
Anschließen des EasyKey an die
Materialstationssteuerung
Zwischen dem EasyKey und der Materialstationsregelung
müssen zwei 15,2 m (50 Fuß) lange Kabel verlegt werden: das
Netzkabel der Materialstation und das Lichtwellenleiterkabel.
1. Schließen Sie das entsprechende Ende des Netzkabels
der Materialstation an den Anschluss des EasyKey an
VDC
. Siehe A . 13.
BB
2. Schließen Sie das andere Kabelende an den Anschluss
der Materialstationssteuerung
A . 15.
BB
3. Das Lichtwellenleiterkabel wird ab Werk an den Stecker
der Fluid Station befestigt ausgeliefert
Siehe A . 13.
BB
HINWEIS: Wenn Sie das Lichtwellenleiterkabel von der Fluid
Station trennen müssen, merken Sie sich, wie das Kabel im
Inneren des Gehäuses verlegt ist. Kürzen Sie niemals das
Lichtwellenleiterkabel. Dadurch können das Kabel beschädigt
und die farbkodierten Kabelanschlüsse unkenntlich werden.
4. Die Gegenseite des Lichtwellenleiterkabels durch den
Zugentlastungsstecker am EasyKey führen.
Verlegen Sie das Kabel nicht in engen Bögen und knicken
Sie es nicht.
HINWEIS: Das Lichtwellenleiterkabel hat einen
Mindestbiegeradius von 40 mm (1,6 Zoll).
5. Führen Sie das Lichtwellenleiterkabelende durch den
quadratischen Ankerhalter mit Klebeverstärkung.
Schließen Sie die blauen und schwarzen Stecker an die
jeweiligen Anschlüsse auf der EasyKey-Platine an. Siehe
F . 14. Stecken Sie die Kabelstecker so weit hinein, bis
IG
sie unten herausschauen (ca. 6 mm [¼ Zoll]) und ziehen
Sie dann die Befestigungsschraube fest.
J7
(LWL-Eingang – schwarz)

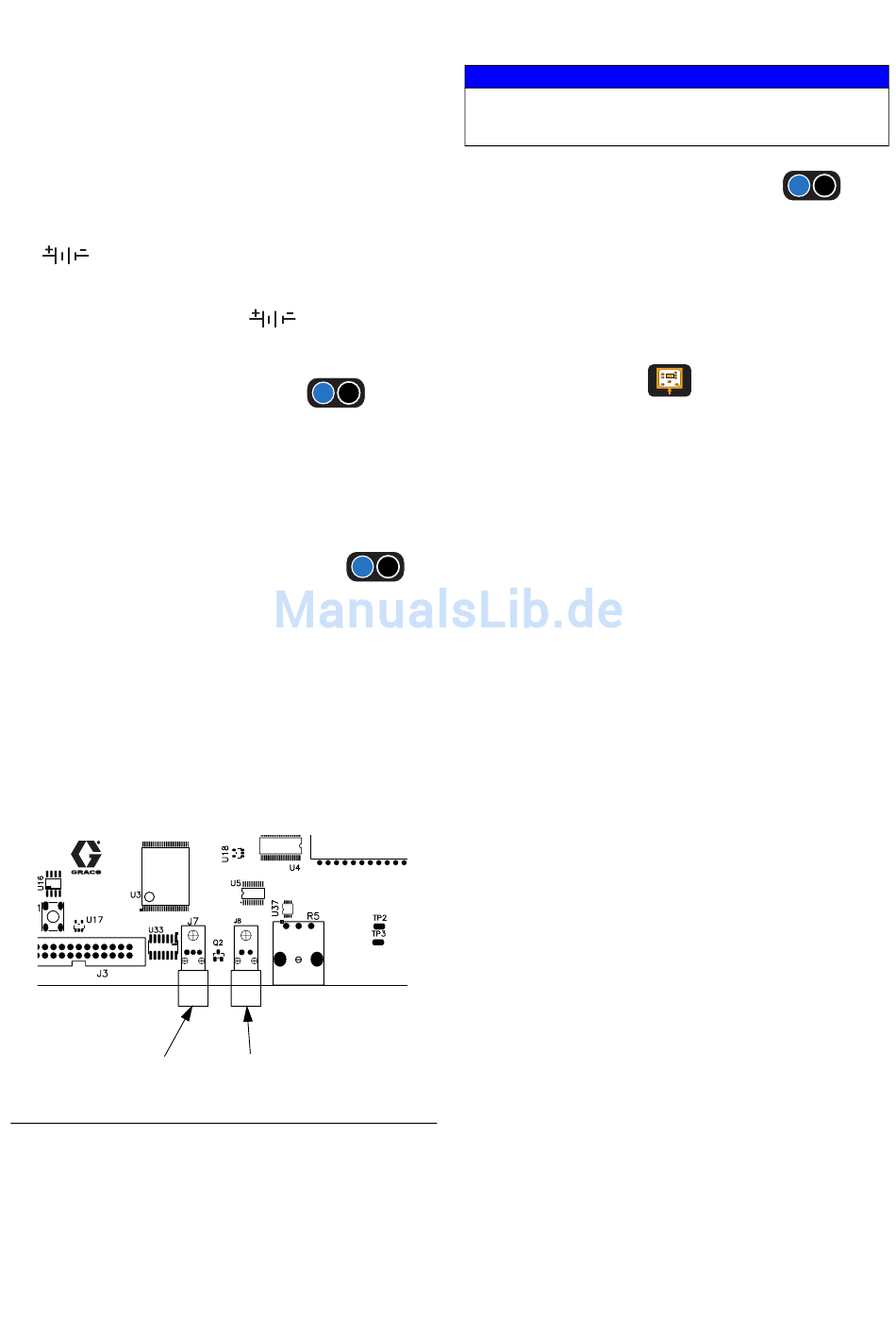

F . 14 EasyKey-Platine
IG
22
VDC
(J10) an. Siehe
.
.
J8
(LWL-Ausgang – blau)
Ziehen Sie die Schrauben nicht zu fest an und üben Sie
nicht zu viel Kraft auf den Platinenanschluss aus, damit die
Steuerplatine nicht zerbricht.
6. Ziehen Sie den Zugentlastungsstecker an
Anschließen der
Kabinensteuerung an die
Materialstationssteuerung
Schließen Sie das Kabel der Kabinensteuerung an den
Materialstationsanschluss
ACHTUNG
(J7) an. Siehe A
.
. 15.
BB
