Druckluftanschlüsse
Bitte lesen Sie hierzu den Abschnitt Pneumatischer
Schaltplan des Systems auf Seite 29.
1. Ziehen Sie alle ProMix-Druckluft- und
Materialleitungsanschlüsse des Systems an, da sich
diese beim Versand gelockert haben können.
2. Bauen Sie in den Steuerluftfiltereinlass an der
wandmontierten Materialstation ein Absperrventil
mit Entlastungsbohrung ein. A
Hauptluft-
einlass
1
Luftfilter
1
Bauen Sie hier ein Absperrventil mit
Entlastungsbohrung ein.

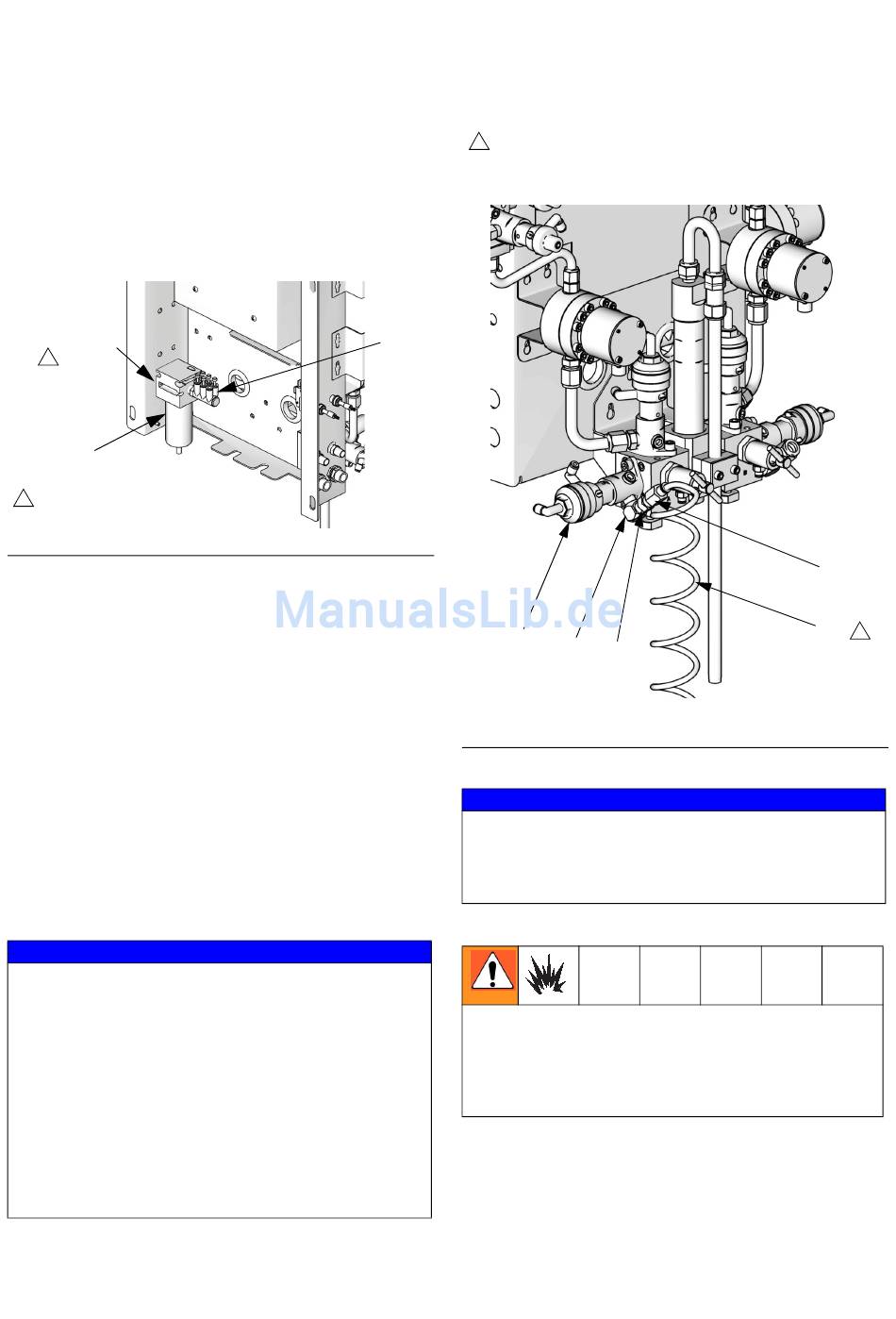

A . 4. Luftzufuhreinlass bei Wandmontage
BB
3. Schließen Sie eine saubere trockene
Hauptlufteinlassleitung an das am Hauptlufteinlass
vorgesehene Absperrventil mit Entlastungsbohrung an.
Diese Leitung liefert die Druckluft zum Betrieb von Pistole,
Magnetventilen und Ausgabeventilen.
HINWEIS: Zusätzliche Informationen zu Druckluftversorgung
und -verbrauch finden Sie im Abschnitt Technische Daten auf
Seite 41.
4. Bauen Sie ein Absperrventil mit Entlastungsbohrung
in den Spülluftventileinlass ein.
5. Siehe A . 5. Bauen Sie das mitgelieferte Winkelstück
BB
(E), das Rückschlagventil (CV) und das
Rohranschlussstück (F) in den Einlass des Luftspülventils
(APV) ein. Verwenden Sie das im Lieferumfang enthaltene
Luftspülrohr (AT) mit einer Länge von 7,6 m (25 Fuß)
und einem Außendurchmesser von 6 mm (1/4 Zoll),
um eine saubere und trockene Luftverbindung zum
Anschlussstück (F) am Luftspülventileinlass herzustellen.
Installieren Sie die Filter/Trockner nach Bedarf.
Verwenden Sie für das Luftspülventil (APV) eine separate
Spülluftzufuhrleitung. Verbinden Sie das Luftspülventil nicht
mit der Hauptluftversorgung der Einheit oder mit dem
Luftverteiler (AM, A . 4), um eine Kontaminierung der
BB
Magnetventile, der Luftlogikleitungen, der
Hauptluftversorgung
des Geräts für den Fall, dass das Luftspülventil (APV) und
das Rückschlagventil (CV) ausfallen, zu vermeiden.
Kürzen Sie niemals das im Lieferumfang enthaltene
Luftspülrohr (AT) mit einer Länge von 7,6 m (25 Fuß) und
einem Außendurchmesser von 6 mm (1/4 Zoll). Führen Sie
täglich eine Sichtprüfung durch, um zu kontrollieren, ob sich
Lösungsmittel angesammelt hat. Benachrichtigen Sie Ihren
Vorgesetzten, wenn sich Lösungsmittel ansammelt.
313966E
. 4.
BB
ACHTUNG
2
Beim Luftspülrohr (AT) muss es sich um eine separate
Luftzufuhr handeln, die an das Rückschlagventil (CV)
angeschlossen ist. Verbinden Sie das Luftspülrohr nicht mit
der Hauptluftversorgung der Einheit oder dem Luftverteiler.
AM
TI13069a
APV
A . 5. Luftspülrohr und Rückschlagventil
BB
Bei gleichzeitigem Betrieb mehrerer Spritzpistolen
funktioniert der ProMix-Topfzeit-Timer nicht richtig. Um zu
verhindern, dass sich gemischtes Material im Gerät absetzt,
ist die Topfzeit mit anderen Mitteln sorgfältig zu
überwachen.
Falls eine elektrostatische Graco-PRO
wird, muss ein Absperrventil in der Luftleitung der Pistole
installiert werden, um die Zerstäubungs- und Turbinenluft
zur Pistole abschalten zu können. Informationen zu
Luftabsperrventilen für elektrostatische Anwendungen
erhalten Sie bei Ihrem Graco-Händler.
E
CV
ACHTUNG
™
Luftzufuhr
F
AT
2
TI16793a
-Pistole verwendet
