Graco ProMix 2KS Installationsanleitung Seite 19

10. Setzen Sie die zwei Einstellschrauben und O-Ringe (L3*)
ein. Bauen Sie für einen einfacheren Zugang die lange
Stellschraube (S) an der Vorderseite des Gehäuses ein.
11. Schrauben Sie den Statikmischer (SM) in die
Einspritzkappe (M*) ein. Bauen Sie das beiseitegelegte
Anschlussstück (F) an das Rohr des Statikmischers
und sichern Sie es mit der Mutter (N1).
12. Befolgen Sie die Anweisungen in Abschnitt
Materialanschlüsse auf Seite 16.
HINWEIS: Verwenden Sie bei dynamischer Dosierung
einen Pistolen-Materialzufuhrschlauch mit einer Länge von
mindestens 6,1 m (20 Fuß) und einem Innendurchmesser von
6 mm (1/4 Zoll). Falls sich das Material schlecht dosieren
lässt, verwenden Sie einen längeren Schlauch.
MA
APV
RVA

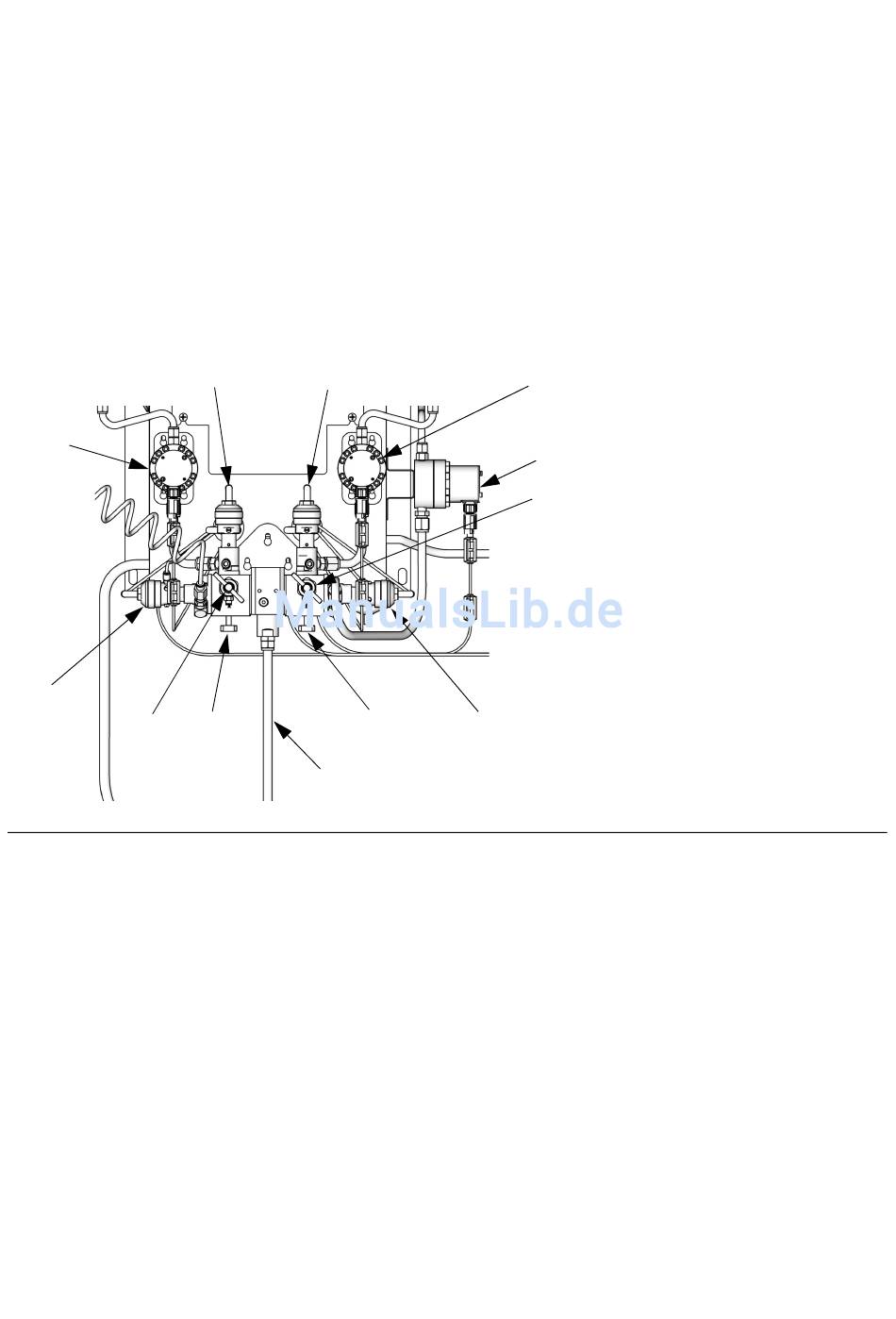

A . 10. Wandmontierte Materialstation – dynamisches Dosieren
BB
313966E
DVA DVB
SVA
SM
13. Stellen Sie den Materialdruck und -durchfluss wie im
ProMix 2KS-Handbuch „Betrieb" beschrieben ein.
HINWEIS: Bei Verwendung der Option „Dynamisches
Dosieren" ist es sehr wichtig, eine konstante und
ausgewogene Materialversorgung zu gewährleisten.
Bauen Sie an den Zufuhrleitungen A und B vor den
Volumenzählern einen Materialregler ein, um eine
ordnungsgemäße Druckregelung und ein minimales
Pulsieren der Pumpe zu erreichen. Bauen Sie den Regler
bei Systemen mit einem Farbwechselmodul nach dem
Farb-/Katalysator-Ventilblock ein.
SVB SPV
TI13874b
Zeichenerklärung:
MB
MA Volumenzähler Komponente A
DVA Dosierventil Komponente A
RVA Probenahmeventil Komponente A
SVA Absperrventil Komponente A
MS
MB Volumenzähler Komponente B
DVB Dosierventil Komponente B
RVB
RVB Probenahmeventil Komponente B
SVB Absperrventil Komponente B
MS Lösungsmittelvolumenzähler
(Zubehör)
SPV Lösungsmittelspülventil
APV Luftspülventil
SM Statikmischer
Materialzufuhr
19
