Graco ProMix 2KS Installationsanleitung Seite 13

NUR FÜR
EXPLOSIONSGESCHÜTZTE
BEREICHE GEEIGNET
ProMix 2KS EasyKey-
Sicherheits-
Schnittstelle
barriere
FM08ATEX0072:
VERBUNDENE GERÄTE
maximale
Versorgungsspannung:
250 VAC
HINWEIS: Siehe Anforderungen an eine
eigensichere Installation (Seite 12).
ACHTUNG: Die Verwendung anderer Bauteile
kann die Eigensicherheit beeinträchtigen. Die
Installations-, Wartungs- und
Bedienungsanleitungen finden Sie im Handbuch.
VORSICHT: Die Verwendung anderer Bauteile
kann die Eigensicherheit beeinträchtigen.

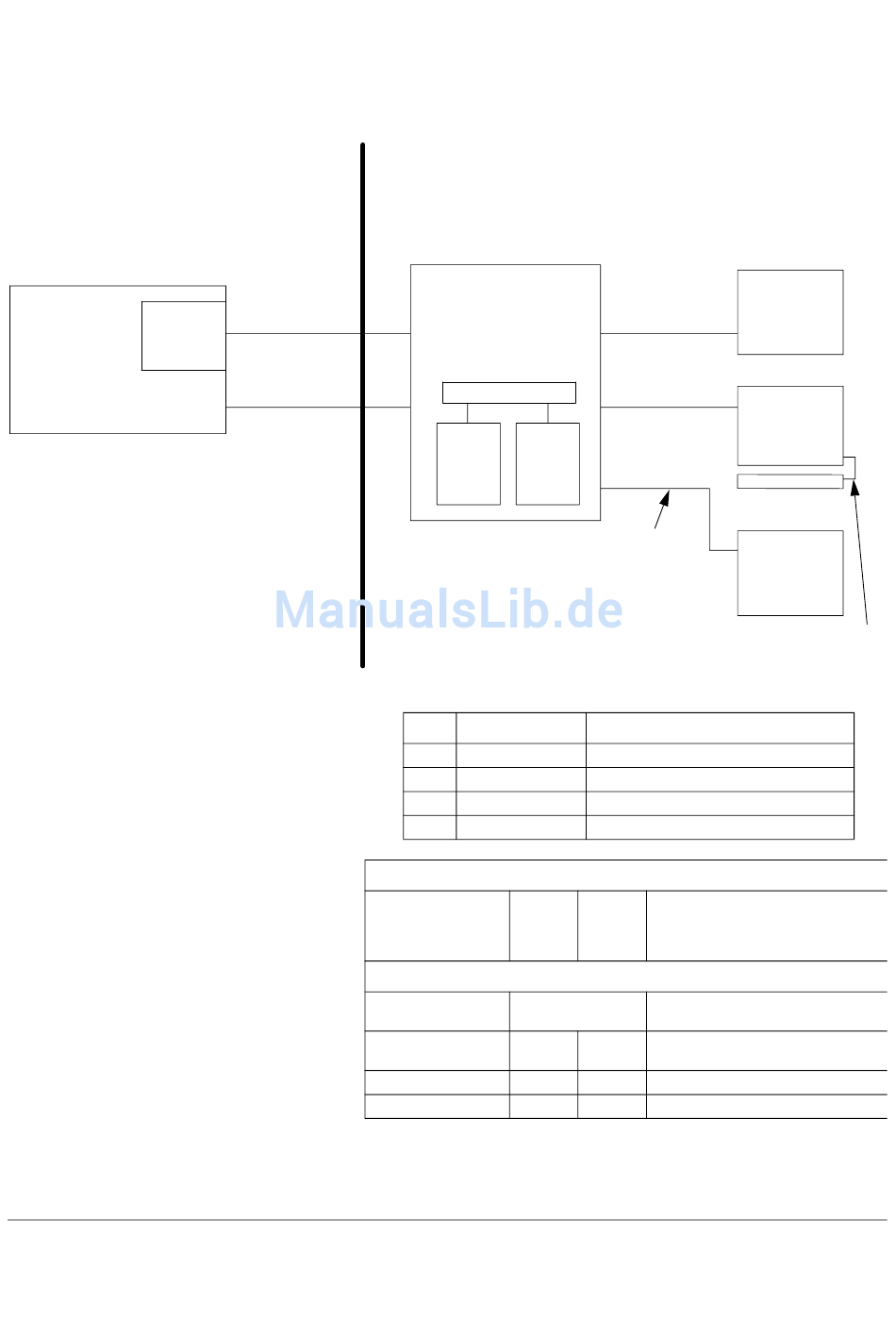

A . 3. Eigensichere Installation
BB
313966E
FM08ATEX0074-
SYSTEMMONTAGEZERTIFIKAT
EXPLOSIONSGEFÄHRDETER
(KLASSIFIZIERTER) GEFAHRENBEREICH
KLASSE I, DIV. I, GRUPPE D, T3 (USA UND KANADA)
KLASSE I, ZONE I, GRUPPE IIA T3 (NUR ATEX)
IS-Netzkabel, 15 m
TAUB = -20 °C BIS 50 °F
(50 Fuß); optional
erhältlich in den
Längen: 0,9 m (3 Fuß),
1,8 m (6 Fuß), 3 m
(10 Fuß), 4,6 m
(15 Fuß), 7,6 (25 Fuß),
30 m (100 Fuß)
Glasfaser-
Schnittstellenkabel,
15 m (50 Fuß);
optional erhältliche
Länge: 30 m (100 Fuß)
EasyKey
+24 VDC
Gemeinsam
Materialplatine
Lage des
Volumenzählers
Signal
Gemeinsam
* Bestellen Sie für Art.-Nr. 15T633 den Coriolis-Volumenzähler-Bausatz 15V806.
Bestellen Sie für Art.-Nr. 15T634 den Coriolis-Volumenzähler-Bausatz 258151.
Bestellen Sie für Art.-Nr. 16M510 den Coriolis-Volumenzähler-Bausatz 24M260.
Bestellen Sie für Art.-Nr. 16M519 den Coriolis-Volumenzähler-Bausatz 24M261.
ProMix 2KS: Smart Fluid Plate
(Wandkonsole oder
RoboMix-Platte)
FM08ATEX0073:
EIGENSICHERE ANLAGE
Kabelgruppen
Volumen- Volumen-
zähler A zähler B
CAN-Kabinensteuerungsschnittstelle,
15 m (50 Fuß); optional erhältlich in den
Längen: 0,9 m (3 Fuß), 1,8 m (6 Fuß),
3 m (10 Fuß), 4,6 m (15 Fuß),
7,6 m (25 Fuß), 30 m (100 Fuß)
Coriolis-Volumenzähler-Optionen, DMT 00 ATEX E 074 X
(keine Ausnahmen):
Größe Art.-Nr. (Graco)
1/8" 15T633*
3/8" 15T634*
1/8" 16M510*
1/4" 16M519*
Stromversorgung
Klemme J3
A
3
2
IS-Netz- und
Durchflussregler
Schnittstellenkabel,
FM08ATEX0073
3 m (10 Fuß);
(Verlängerung um 12 m
[40 Fuß] optional erhältlich)
CAN-Farbwechselschnitt-
stelle, 0,9 m (3 Fuß);
optional erhältlich in den
Längen: 1,8 m (6 Fuß), 3 m
(10 Fuß), 4,6 m (15 Fuß),
7,6 (25 Fuß), 15 m
(50 Fuß), 30 m (100 Fuß)
FM08ATEX0073
FM08ATEX0073
Kabinensteue-
(FM08ATEX0073)
Art.-Nr. (Endress+Hauser)
80A-04-A-SVW-9-A-N-A-B-B-A-S
801-08-A-999-9-A-N-A-B-B-A-S
8CN04-84S89AABA9AC
8CN06-84S89AABA9AC
Volumenzähler-Anschluss-
klemmenblock Nr.
Signal
Volumenzähler-Anschluss-
klemmenblock Nr.
B
6
5
Zeichnung der IS-Steuerung (289833)
Standort
Farb- &
Katalysator-
wechsel
-Modul 1
Modul 2
rungsmodul
CAN-Netzwerkkabel,
0,9 m (3 Fuß)
1
2
24
25
13
