Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
7
8
9
Hold
10
11
12
13
14
4.3.1.2

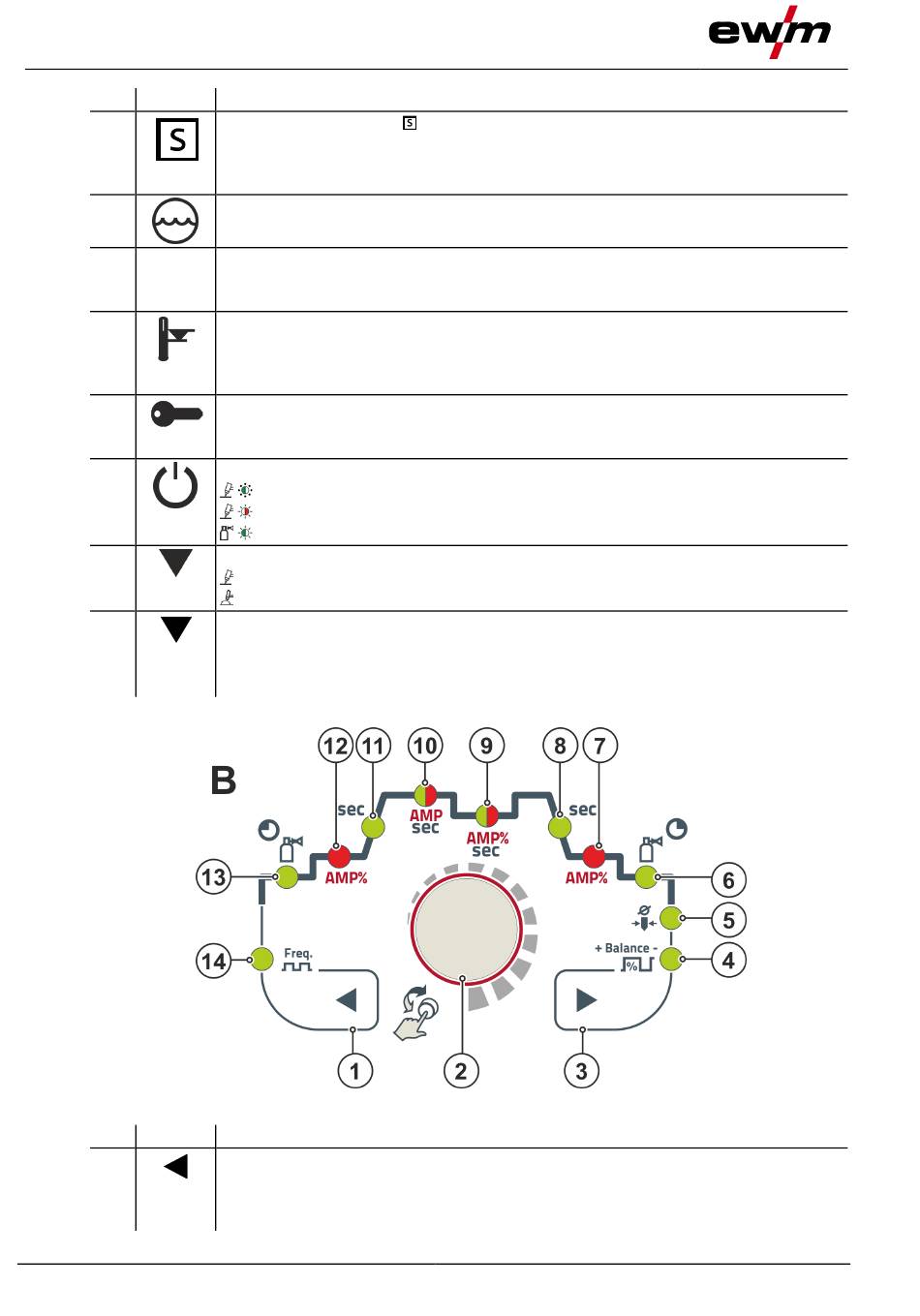

Steuerungsbereich B
Pos. Symbol
1
22
Beschreibung
0
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen
möglich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der
Service zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der
Gerätesteuerung > siehe Kapitel 5.11.
Drucktaste Hilfslichtbogen
----- Zündvorgang gestartet (Signalleuchte leuchtet grün)
----- Hilfslichtbogen brennt (Signalleuchte leuchtet rot)
----- Plasmagas fließt (Signalleuchte leuchtet grün)
Drucktaste Schweißverfahren
--------- Plasma-Schweißen
--------- WIG-Schweißen
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
JOB ----- Anzeige und Einstellung der JOB-Nummer mit dem Steuerungsknopf
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den
Uhrzeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung
ausschließlich über den Steuerungsknopf.
-Zeichen
Abbildung 4-5
099-007027-EW500
