Stecker der Brenner-Schweißstromleitung in die Anschlussbuchse Schweißstrom, Schweißbrenner
stecken und verriegeln.
•
Stecker der Brenner-Hilfslichtbogenstromleitung in die Anschlussbuchse, Hilfslichtbogenstrom
stecken.
•
Stecker der Brenner-Steuerleitung in Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner stecken
und verriegeln.
•
Schnellverschlusskupplung der Plasmagasleitung auf Schnellverschlussnippel Typ 20 stecken.
•
Schnellverschlussnippel der Schutzgasleitung auf Schnellverschlusskupplung Typ 20 stecken.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.

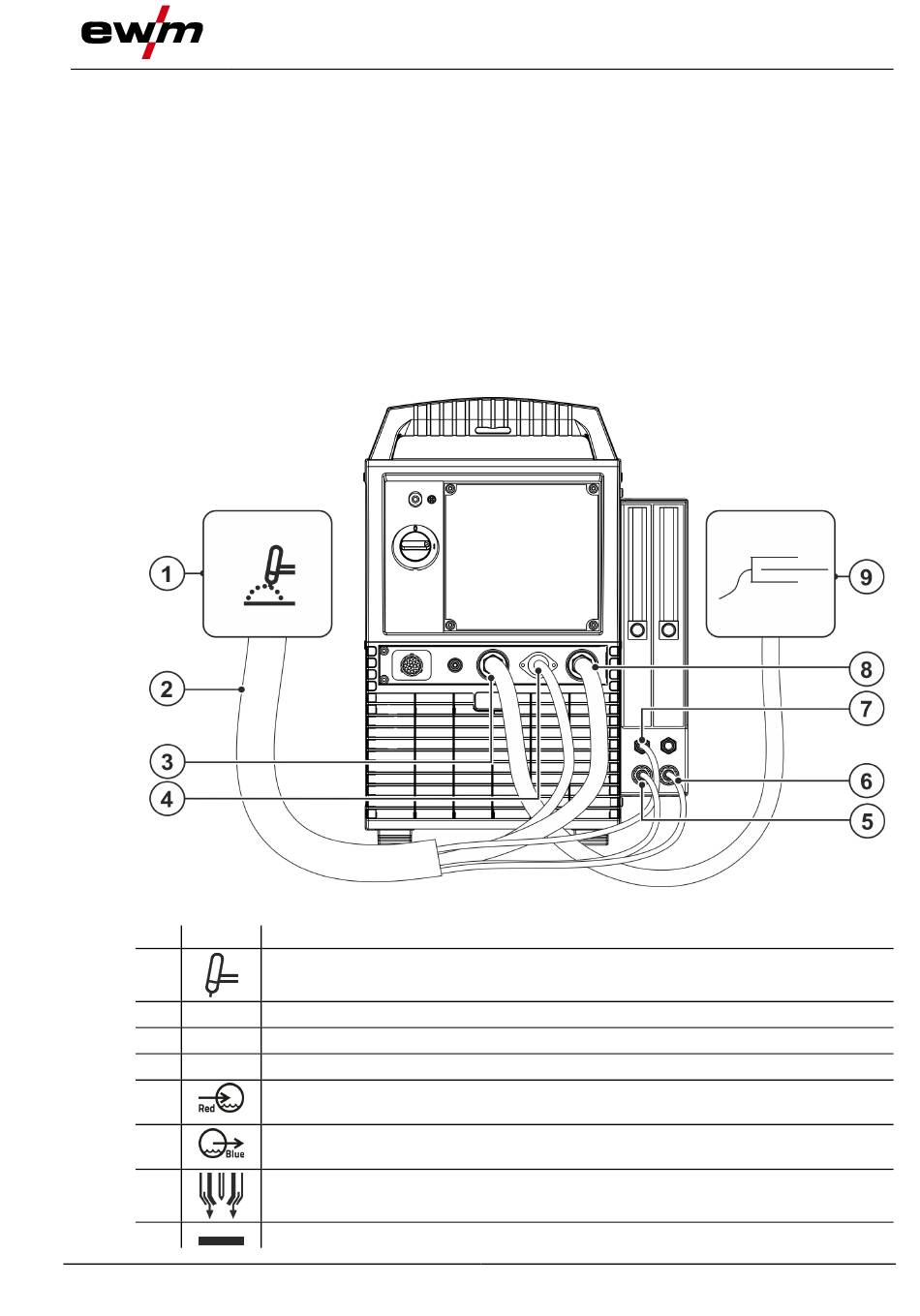

5.1.10.2 WIG-Schweißen
Pos. Symbol
1
2
3
4
5
6
7
8
099-007027-EW500
28.08.2018
Beschreibung
0
Schweißbrenner
Schlauchpaket - brennerseitig
Werkstückleitung
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.1.10.3
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung Schutzgas (Kupplung Typ 20)
Verbindung zum Schweißbrenner
Anschlussbuchse Schweißstrom, Schweißbrenner
Aufbau und Funktion
Abbildung 5-11
Transport und Aufstellen
35
