1 Vorbereitung
•
Schweißgerät ausschalten.
•
Gasdüse des Schweißbrenners abschrauben.
•
Wolframelektrode lösen und herausziehen.
2 Konfiguration
•
Drehknopf
•
Drehknopf loslassen.
•
Mit dem Drehknopf
werden > siehe Kapitel 5.13.
3 Abgleich / Messung
•
Schweißbrenner mit der Spannhülse auf einer sauberen, gereinigten Stelle am Werkstück mit etwas
Druck aufsetzen und Brennertaster ca. 2 s betätigen. Es fließt kurzzeitig ein Kurzschluss-Strom, mit
dem der neue Leitungswiderstand bestimmt und angezeigt wird. Der Wert kann zwischen 0 mΩ und
60 mΩ betragen. Der neu erstellte Wert wird sofort gespeichert und bedarf keiner weiteren
Bestätigung. Wird in der rechten Anzeige kein Wert dargestellt, ist die Messung misslungen. Die
Messung muss wiederholt werden.
4 Schweißbereitschaft wiederherstellen
•
Schweißgerät ausschalten.
•
Wolframelektrode wieder in Spannhülse fixieren.
•
Gasdüse des Schweißbrenners wieder aufschrauben.
•
Schweißgerät einschalten.
5.4
Betriebsarten (Funktionsabläufe)
5.4.1

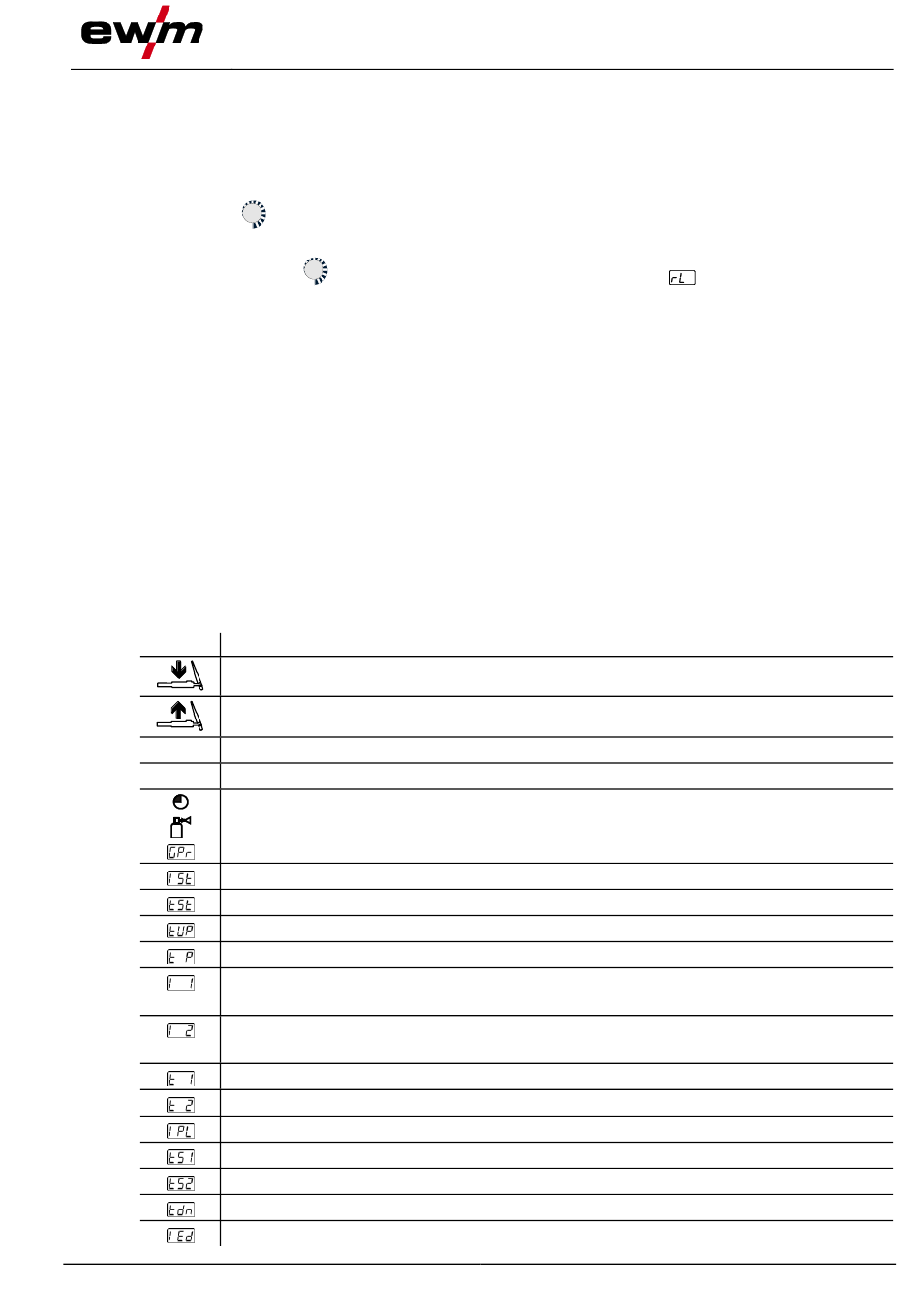

Zeichenerklärung
Symbol
Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
Strom
I
Zeit
t
Gasvorströmen
Startstrom
Startzeit
Upslope-Zeit
Punktzeit
Hauptstrom (Minimal- bis Maximalstrom)
AMP
Absenkstrom
AMP%
Pulszeit
Pulspausezeit
Pulsstrom
WIG-Pulsen: Slope-Zeit von Hauptstrom (AMP) auf Absenkstrom (AMP%)
WIG-Pulsen: Slope-Zeit von Absenkstrom (AMP%) auf Hauptstrom (AMP)
Downslope-Zeit
Endkraterstrom
099-007027-EW500
28.08.2018
betätigen und gleichzeitig Schweißgerät einschalten.
(drehen und drücken) kann nun der Parameter
Aufbau und Funktion
Betriebsarten (Funktionsabläufe)
gewählt
