5.1.9.2

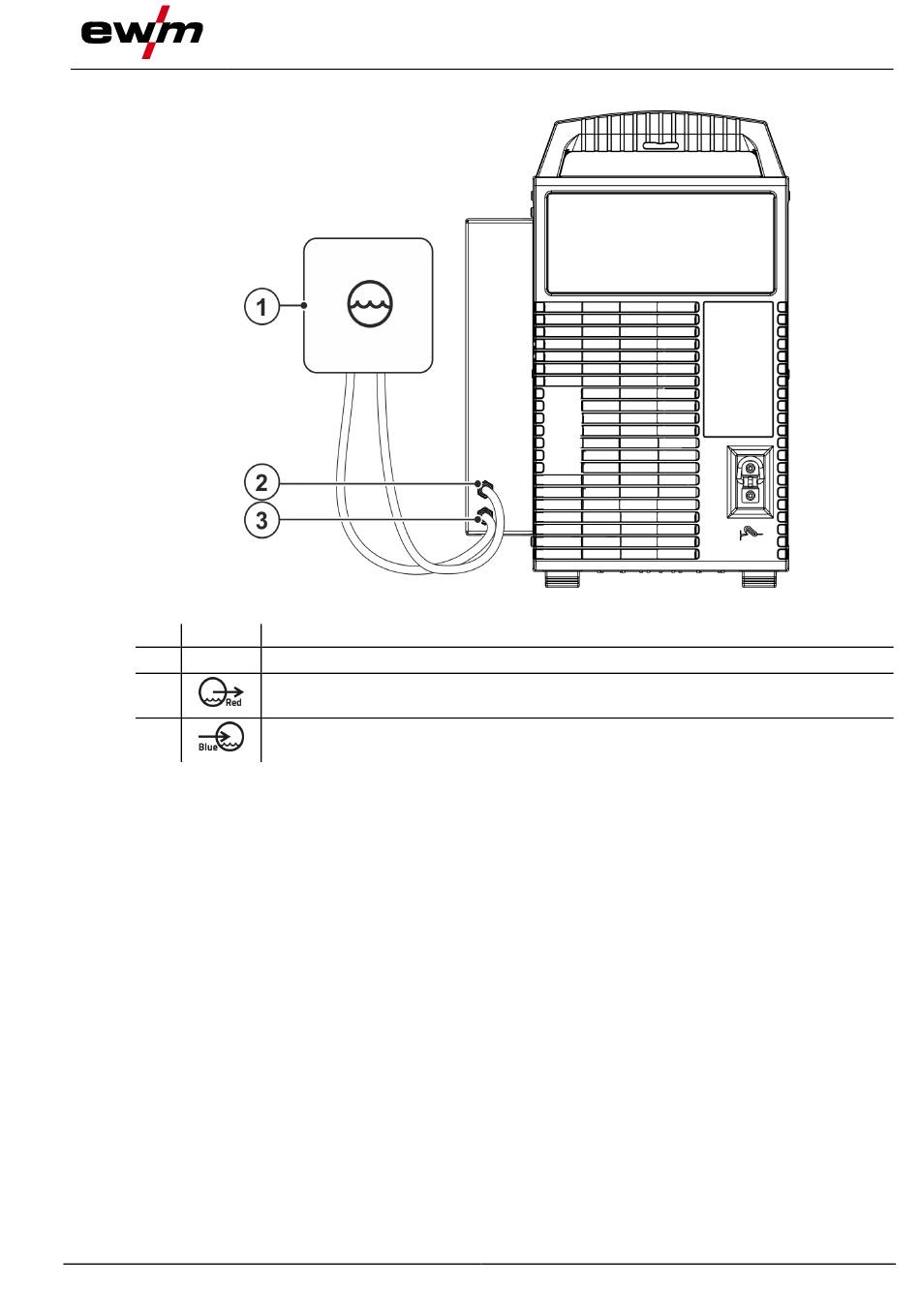

Anschluss externes Rückkühlgerät
Pos. Symbol
1
2
3
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-007027-EW500
28.08.2018
Beschreibung
0
Schweißbrennerkühlgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion
Abbildung 5-9
Transport und Aufstellen
33
