�.9.7 Manöverorgan

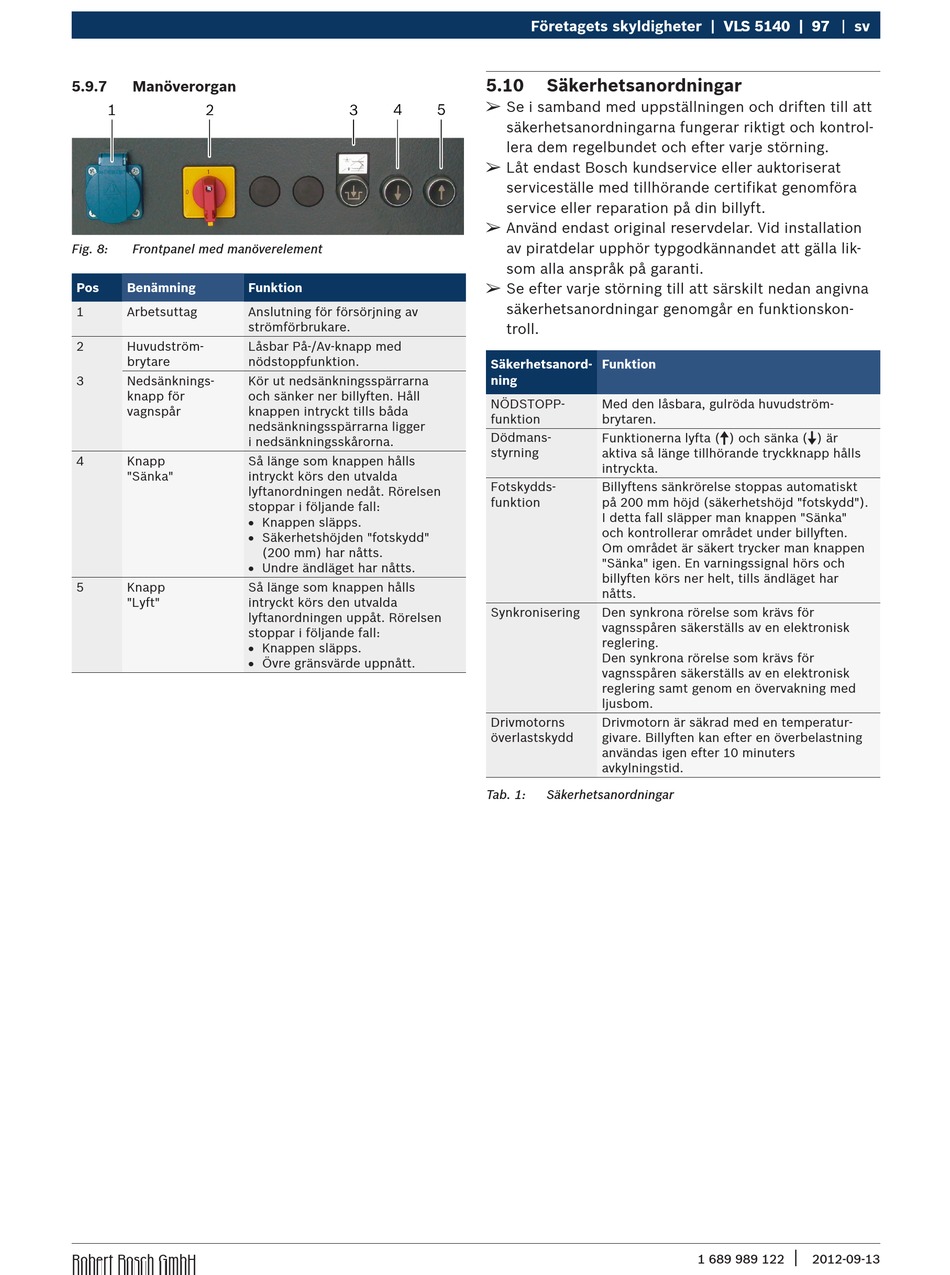

Fig. 8: Frontpanel med manöverelement
Pos Benämning Funktion
1 Arbetsuttag Anslutning för försörjning av
strömförbrukare.
2 Huvudström- Låsbar På-/Av-knapp med
brytare nödstoppfunktion.
3 Nedsänknings- Kör ut nedsänkningsspärrarna
knapp för och sänker ner billyften. Håll
vagnspår knappen intryckt tills båda
nedsänkningsspärrarna ligger
i nedsänkningsskårorna.
4 Knapp Så länge som knappen hålls
"Sänka" intryckt körs den utvalda
lyftanordningen nedåt. Rörelsen
stoppar i följande fall:
R Knappen släpps.
R Säkerhetshöjden "fotskydd"
R Undre ändläget har nåtts.
5 Knapp Så länge som knappen hålls
"Lyft" intryckt körs den utvalda
lyftanordningen uppåt. Rörelsen
stoppar i följande fall:
R Knappen släpps.
R Övre gränsvärde uppnått.
Robert Bosch GmbH
(200 mm) har nåtts.
Företagets skyldigheter | �LS ��4� | 97
�.�� Säkerhetsanordningar
¶
Se i samband med uppställningen och driften till att
säkerhetsanordningarna fungerar riktigt och kontrol-
lera dem regelbundet och efter varje störning.
¶
Låt endast Bosch kundservice eller auktoriserat
serviceställe med tillhörande certifikat genomföra
service eller reparation på din billyft.
¶
Använd endast original reservdelar. Vid installation
av piratdelar upphör typgodkännandet att gälla lik-
som alla anspråk på garanti.
¶
Se efter varje störning till att särskilt nedan angivna
säkerhetsanordningar genomgår en funktionskon-
troll.
Säkerhetsanord- Funktion
ning
NÖDSTOPP- Med den låsbara, gulröda huvudström-
funktion brytaren.
Dödmans- Funktionerna lyfta (o) och sänka (u) är
styrning
aktiva så länge tillhörande tryckknapp hålls
intryckta.
Fotskydds- Billyftens sänkrörelse stoppas automatiskt
funktion på 200 mm höjd (säkerhetshöjd "fotskydd").
I detta fall släpper man knappen "Sänka"
och kontrollerar området under billyften.
Om området är säkert trycker man knappen
"Sänka" igen. En varningssignal hörs och
billyften körs ner helt, tills ändläget har
nåtts.
Synkronisering Den synkrona rörelse som krävs för
vagnsspåren säkerställs av en elektronisk
reglering.
Den synkrona rörelse som krävs för
vagnsspåren säkerställs av en elektronisk
reglering samt genom en övervakning med
ljusbom.
Drivmotorns Drivmotorn är säkrad med en temperatur-
överlastskydd givare. Billyften kan efter en överbelastning
användas igen efter 10 minuters
avkylningstid.
Tab. 1: Säkerhetsanordningar
