nl ��4 | �LS ��4� | Productbeschrijving
�.9.7

Bedieningselementen

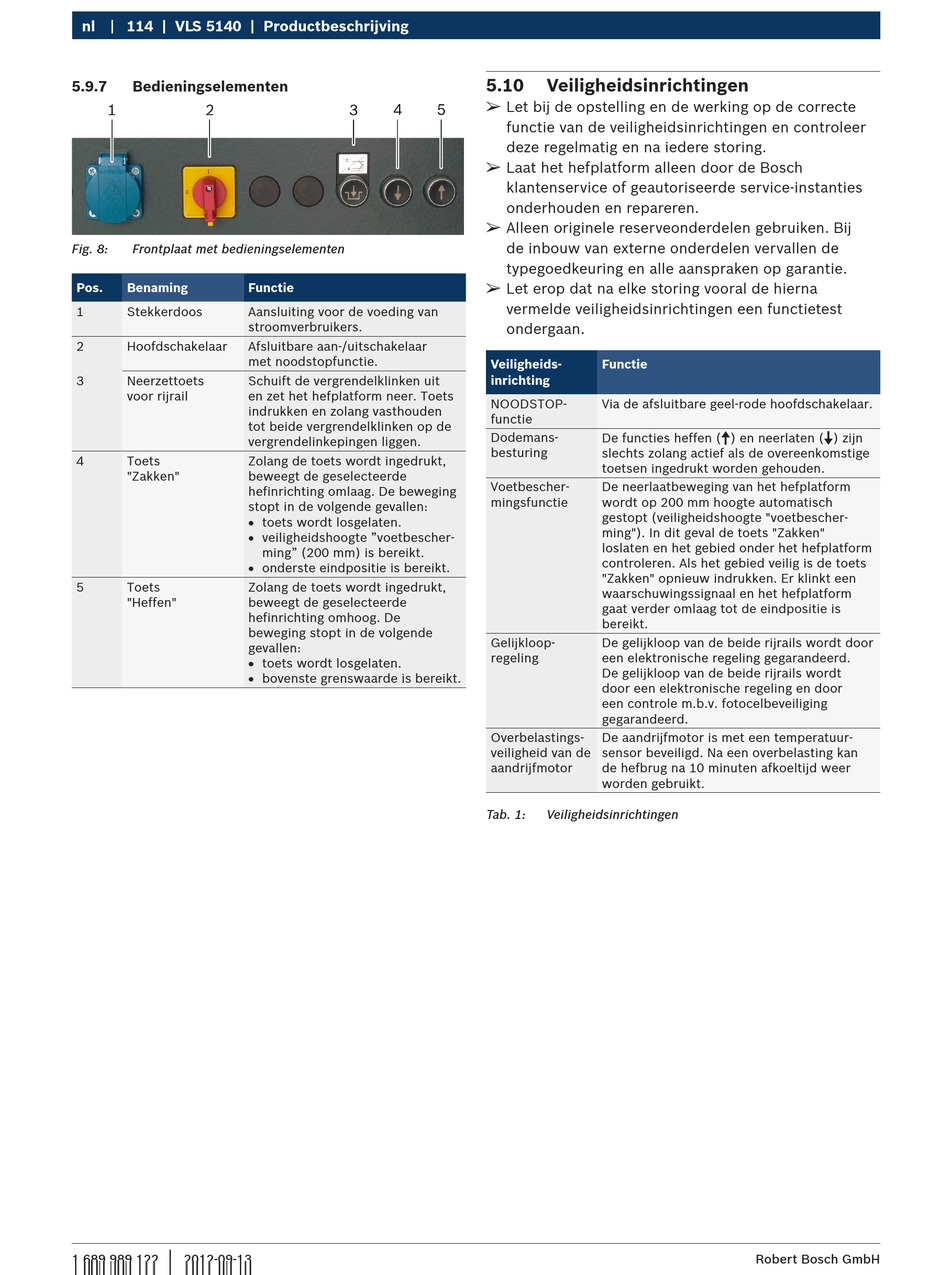

Fig. 8: Frontplaat met bedieningselementen
Pos. Benaming Functie
1 Stekkerdoos Aansluiting voor de voeding van
stroomverbruikers.
2 Hoofdschakelaar Afsluitbare aan-/uitschakelaar
met noodstopfunctie.
3 Neerzettoets Schuift de vergrendelklinken uit
voor rijrail en zet het hefplatform neer. Toets
indrukken en zolang vasthouden
tot beide vergrendelklinken op de
vergrendelinkepingen liggen.
4 Toets Zolang de toets wordt ingedrukt,
"Zakken" beweegt de geselecteerde
hefinrichting omlaag. De beweging
stopt in de volgende gevallen:
R toets wordt losgelaten.
R veiligheidshoogte "voet bescher-
R onderste eindpositie is bereikt.
5 Toets Zolang de toets wordt ingedrukt,
"Heffen" beweegt de geselecteerde
hefinrichting omhoog. De
beweging stopt in de volgende
gevallen:
R toets wordt losgelaten.
R bovenste grenswaarde is bereikt.
|
1 689 989 122 2012-09-13
ming" (200 mm) is bereikt.
�.�� �eiligheidsinrichtingen
¶
Let bij de opstelling en de werking op de correcte
functie van de veiligheidsinrichtingen en controleer
deze regelmatig en na iedere storing.
¶
Laat het hefplatform alleen door de Bosch
klantenservice of geautoriseerde service-instanties
onderhouden en repareren.
¶
Alleen originele reserveonderdelen gebruiken. Bij
de inbouw van externe onderdelen vervallen de
typegoedkeuring en alle aanspraken op garantie.
¶
Let erop dat na elke storing vooral de hierna
vermelde veiligheidsinrichtingen een functietest
ondergaan.
�eiligheids- Functie
inrichting
NOODSTOP- Via de afsluitbare geel-rode hoofdschakelaar.
functie
Dodemans- De functies heffen (o) en neerlaten (u) zijn
besturing
slechts zolang actief als de overeenkomstige
toetsen ingedrukt worden gehouden.
Voetbescher- De neerlaatbeweging van het hefplat form
mingsfunctie wordt op 200 mm hoogte automatisch
gestopt (veiligheidshoogte "voetbescher-
ming"). In dit geval de toets "Zakken"
loslaten en het gebied onder het hefplatform
controleren. Als het gebied veilig is de toets
"Zakken" opnieuw indrukken. Er klinkt een
waarschuwingssignaal en het hefplatform
gaat verder omlaag tot de eindpositie is
bereikt.
Gelijkloop- De gelijkloop van de beide rijrails wordt door
regeling een elektronische regeling gegarandeerd.
De gelijkloop van de beide rijrails wordt
door een elektronische regeling en door
een controle m.b.v. fotocelbeveiliging
gegarandeerd.
Overbelastings- De aandrijfmotor is met een temperatuur-
veiligheid van de sensor beveiligd. Na een overbelasting kan
aandrijfmotor de hefbrug na 10 minuten afkoeltijd weer
worden gebruikt.
Tab. 1: Veiligheidsinrichtingen
