pl �46 | �LS ��4� | Opis produktu

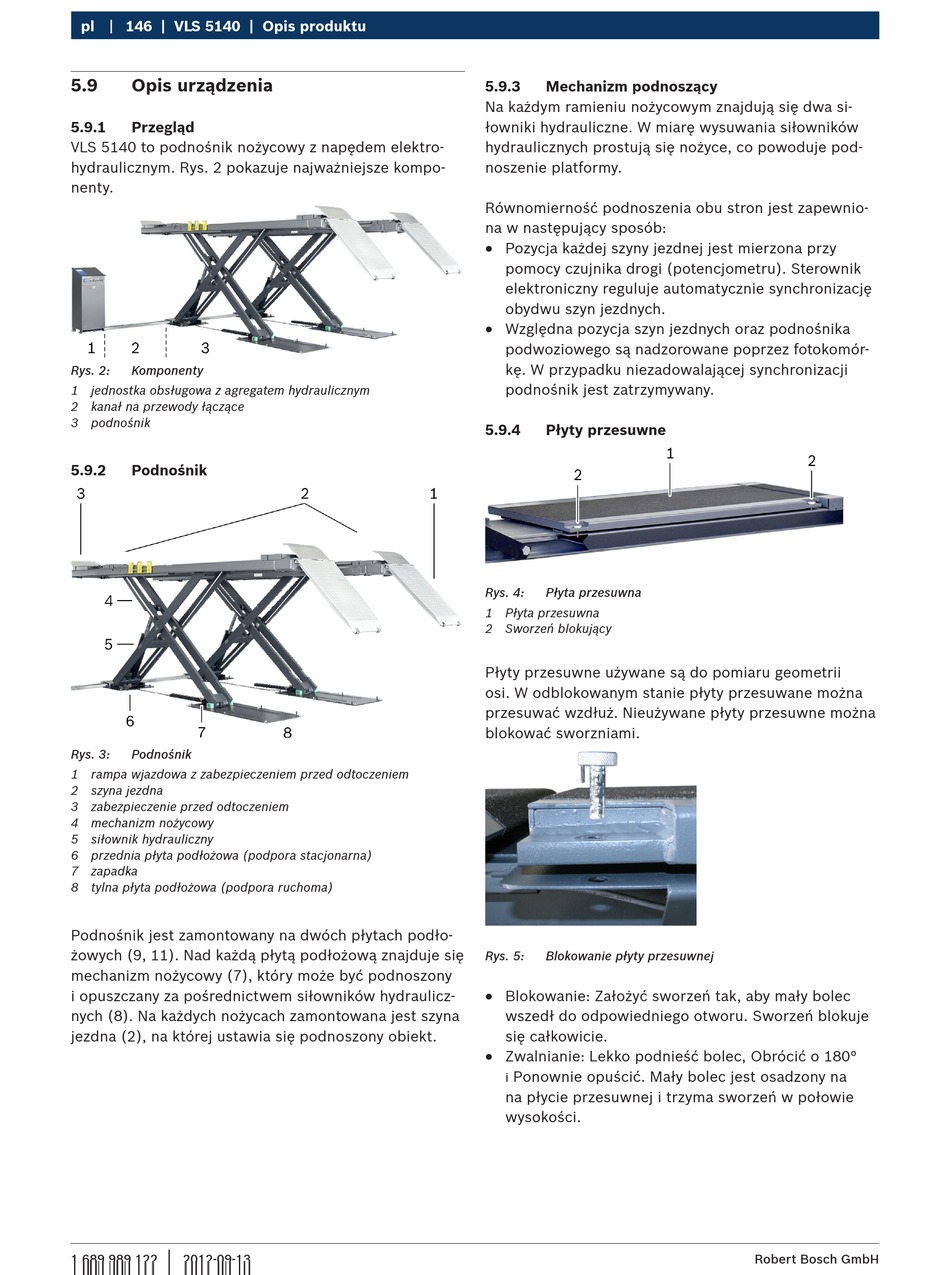

�.9 Opis urządzenia
�.9.� Przegląd
VLS 5140 to podnośnik nożycowy z napędem elektro-
hydraulicznym. Rys. 2 pokazuje najważniejsze kompo-
nenty.
Rys. 2: Komponenty
1 jednostka obsługowa z agregatem hydraulicznym
2 kanał na przewody łączące
3 podnośnik
�.9.2 Podnośnik
Rys. 3: Podnośnik
1 rampa wjazdowa z zabezpieczeniem przed odtoczeniem
2 szyna jezdna
3 zabezpieczenie przed odtoczeniem
4 mechanizm nożycowy
5 siłownik hydrauliczny
6 przednia płyta podłożowa (podpora stacjonarna)
7 zapadka
8 tylna płyta podłożowa (podpora ruchoma)
Podnośnik jest zamontowany na dwóch płytach podło-
żowych (9, 11). Nad każdą płytą podłożową znajduje się
mechanizm nożycowy (7), który może być podnoszony
i opuszczany za pośrednictwem siłowników hydraulicz-
nych (8). Na każdych nożycach zamontowana jest szyna
jezdna (2), na której ustawia się podnoszony obiekt.
|
1 689 989 122 2012-09-13
�.9.� Mechanizm podnoszący
Na każdym ramieniu nożycowym znajdują się dwa si-
łowniki hydrauliczne. W miarę wysuwania siłowników
hydraulicznych prostują się nożyce, co powoduje pod-
noszenie platformy.
Równomierność podnoszenia obu stron jest zapewnio-
na w następujący sposób:
R
Pozycja każdej szyny jezdnej jest mierzona przy
pomocy czujnika drogi (potencjometru). Sterownik
elektroniczny reguluje automatycznie synchronizację
obydwu szyn jezdnych.
R
Względna pozycja szyn jezdnych oraz podnośnika
podwoziowego są nadzorowane poprzez fotokomór-
kę. W przypadku niezadowalającej synchronizacji
podnośnik jest zatrzymywany.
�.9.4 Płyty przesuwne
Rys. 4: Płyta przesuwna
1 Płyta przesuwna
2 Sworzeń blokujący
Płyty przesuwne używane są do pomiaru geometrii
osi. W odblokowanym stanie płyty przesuwane można
przesuwać wzdłuż. Nieużywane płyty przesuwne można
blokować sworzniami.
Rys. 5: Blokowanie płyty przesuwnej
R
Blokowanie: Założyć sworzeń tak, aby mały bolec
wszedł do odpowiedniego otworu. Sworzeń blokuje
się całkowicie.
R
Zwalnianie: Lekko podnieść bolec, Obrócić o 180°
Ponownie opuścić. Mały bolec jest osadzony na
i
na płycie przesuwnej i trzyma sworzeń w połowie
wysokości.
