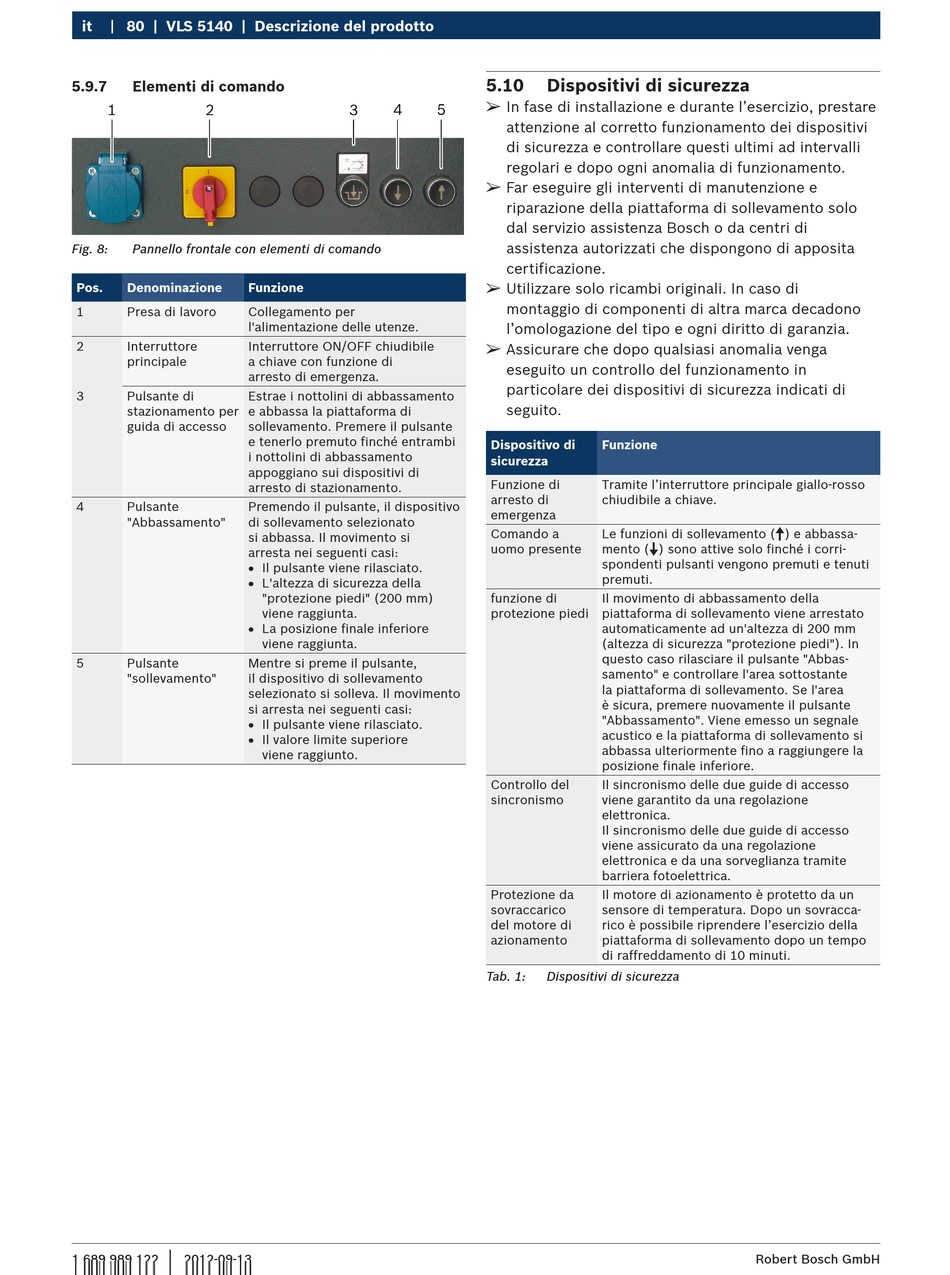

it 8� | �LS ��4� | Descrizione del prodotto
�.9.7 Elementi di comando
Fig. 8: Pannello frontale con elementi di comando
Pos. Denominazione Funzione
1 Presa di lavoro Collegamento per
l'alimentazione delle utenze.
2 Interruttore Interruttore ON/OFF chiudibile
principale a chiave con funzione di
arresto di emergenza.
3 Pulsante di Estrae i nottolini di abbassamento
stazionamento per e abbassa la piattaforma di
guida di accesso sollevamento. Premere il pulsante
e tenerlo premuto finché entrambi
i nottolini di abbassamento
appoggiano sui dispositivi di
arresto di stazionamento.
4 Pulsante Premendo il pulsante, il dispositivo
"Abbassamento" di sollevamento selezionato
si abbassa. Il movimento si
arresta nei seguenti casi:
R Il pulsante viene rilasciato.
R L'altezza di sicurezza della
R La posizione finale inferiore
5 Pulsante Mentre si preme il pulsante,
"sollevamento" il dispositivo di sollevamento
selezionato si solleva. Il movimento
si arresta nei seguenti casi:
R Il pulsante viene rilasciato.
R Il valore limite superiore
|
1 689 989 122 2012-09-13
"protezione piedi" (200 mm)
viene raggiunta.
viene raggiunta.
viene raggiunto.
�.�� Dispositivi di sicurezza
¶
In fase di installazione e durante l'esercizio, prestare
attenzione al corretto funzionamento dei dispositivi
di sicurezza e controllare questi ultimi ad intervalli
regolari e dopo ogni anomalia di funzionamento.
¶
Far eseguire gli interventi di manutenzione e
riparazione della piattaforma di sollevamento solo
dal servizio assistenza Bosch o da centri di
assistenza autorizzati che dispongono di apposita
certificazione.
¶
Utilizzare solo ricambi originali. In caso di
montaggio di componenti di altra marca decadono
l'omologazione del tipo e ogni diritto di garanzia.
¶
Assicurare che dopo qualsiasi anomalia venga
eseguito un controllo del funzionamento in
particolare dei dispositivi di sicurezza indicati di
seguito.
Dispositivo di Funzione
sicurezza
Funzione di Tramite l'interruttore principale giallo-rosso
arresto di chiudibile a chiave.
emergenza
Comando a Le funzioni di sollevamento (o) e abbassa-
uomo presente mento (u) sono attive solo finché i corri-
spondenti pulsanti vengono premuti e tenuti
premuti.
funzione di Il movimento di abbassamento della
protezione piedi piattaforma di sollevamento viene arrestato
automaticamente ad un'altezza di 200 mm
(altezza di sicurezza "protezione piedi"). In
questo caso rilasciare il pulsante "Abbas-
samento" e controllare l'area sottostante
la piattaforma di sollevamento. Se l'area
è sicura, premere nuovamente il pulsante
"Abbassamento". Viene emesso un segnale
acustico e la piattaforma di sollevamento si
abbassa ulteriormente fino a raggiungere la
posizione finale inferiore.
Controllo del Il sincronismo delle due guide di accesso
sincronismo viene garantito da una regolazione
elettronica.
Il sincronismo delle due guide di accesso
viene assicurato da una regolazione
elettronica e da una sorveglianza tramite
barriera fotoelettrica.
Protezione da Il motore di azionamento è protetto da un
sovraccarico sensore di temperatura. Dopo un sovracca-
del motore di rico è possibile riprendere l'esercizio della
azionamento piattaforma di sollevamento dopo un tempo
di raffreddamento di 10 minuti.
Tab. 1: Dispositivi di sicurezza
