Auffahrrampen

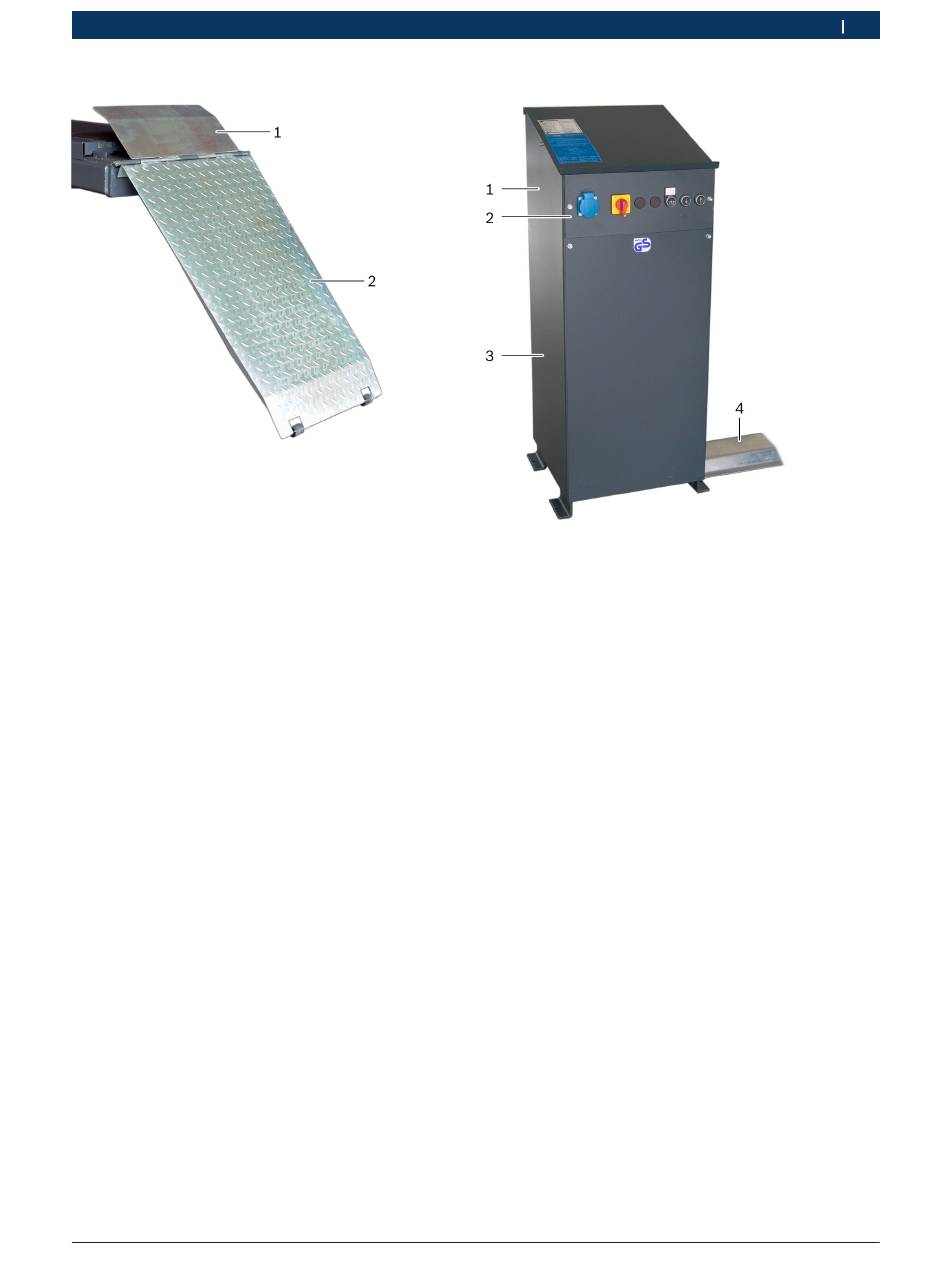

Fig. 6: Angehobene Fahrschiene
1 Abrollsicherung
2 Auffahrrampe
Die Auffahrrampen erleichtern das Auffahren auf die
Fahrschienen. Wenn die Fahrschiene angehoben wird,
senkt sich das Ende der Auffahrrampe (2)nach unten.
Dadurch wird die Abrollsicherung (1) angehoben.
i
Die Unterflur-Variante von VLS 5140 besitzt keine
Auffahrrampen, sondern Auffahrklappen. Informati-
onen zur Unterflur-Variante erhalten Sie von Ihrem
Bosch Vertragshändler.
Robert Bosch GmbH
Produktbeschreibung | �LS ��4� | ��
�.9.6

Bedieneinheit

Fig. 7: Bedieneinheit
1 Steuerelektronik (in Bedieneinheit)
2 Frontplatte mit Bedienelementen
3 Hydraulikaggregat (in Bedieneinheit)
4 Leitungen zur Hebebühne
Die Bedieneinheit enthält die Steuerelektronik (1) und
ein Hydraulikaggregat (3). Der Benutzer bedient die
Hebebühne mit Hilfe der Bedienelemente an der Front-
platte (2).
