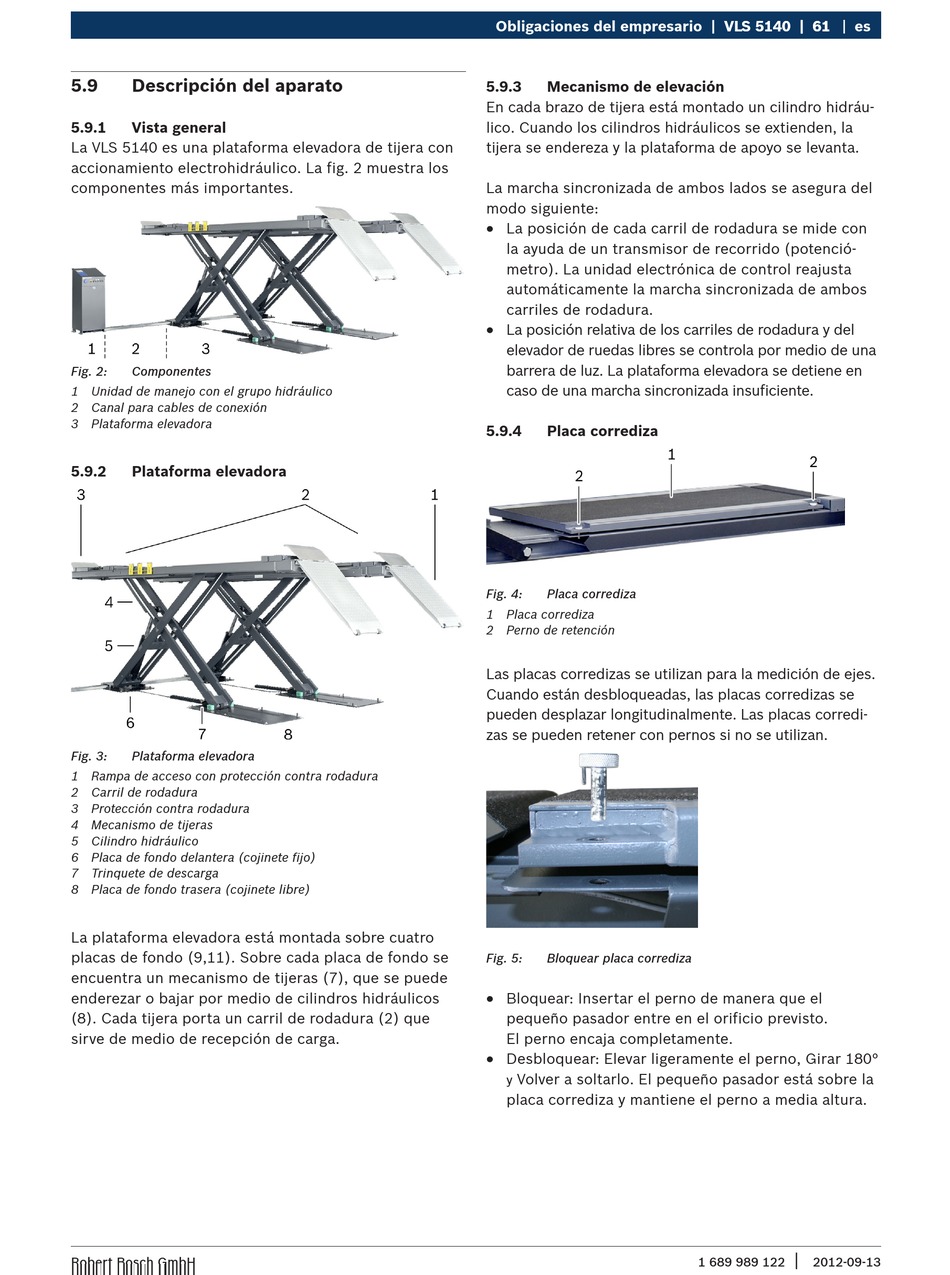

�.9 Descripción del aparato
�.9.� �ista general
La VLS 5140 es una plataforma elevadora de tijera con
accionamiento electrohidráulico. La fig. 2 muestra los
componentes más importantes.
Fig. 2: Componentes
1 Unidad de manejo con el grupo hidráulico
2 Canal para cables de conexión
3 Plataforma elevadora
�.9.2 Plataforma elevadora
Fig. 3: Plataforma elevadora
1 Rampa de acceso con protección contra rodadura
2 Carril de rodadura
3 Protección contra rodadura
4 Mecanismo de tijeras
5 Cilindro hidráulico
6 Placa de fondo delantera (cojinete fijo)
7 Trinquete de descarga
8 Placa de fondo trasera (cojinete libre)
La plataforma elevadora está montada sobre cuatro
placas de fondo (9,11). Sobre cada placa de fondo se
encuentra un mecanismo de tijeras (7), que se puede
enderezar o bajar por medio de cilindros hidráulicos
(8). Cada tijera porta un carril de rodadura (2) que
sirve de medio de recepción de carga.
Robert Bosch GmbH
Obligaciones del empresario | �LS ��4� | 6�
�.9.� Mecanismo de elevación
En cada brazo de tijera está montado un cilindro hidráu-
lico. Cuando los cilindros hidráulicos se extienden, la
tijera se endereza y la plataforma de apoyo se levanta.
La marcha sincronizada de ambos lados se asegura del
modo siguiente:
R
La posición de cada carril de rodadura se mide con
la ayuda de un transmisor de recorrido (potenció-
metro). La unidad electrónica de control reajusta
automáticamente la marcha sincronizada de ambos
carriles de rodadura.
R
La posición relativa de los carriles de rodadura y del
elevador de ruedas libres se controla por medio de una
barrera de luz. La plataforma elevadora se detiene en
caso de una marcha sincronizada insuficiente.
�.9.4 Placa corrediza
Fig. 4: Placa corrediza
1 Placa corrediza
2 Perno de retención
Las placas corredizas se utilizan para la medición de ejes.
Cuando están desbloqueadas, las placas corredizas se
pueden desplazar longitudinalmente. Las placas corredi-
zas se pueden retener con pernos si no se utilizan.
Fig. 5: Bloquear placa corrediza
R
Bloquear: Insertar el perno de manera que el
pequeño pasador entre en el orificio previsto.
El perno encaja completamente.
R
Desbloquear: Elevar ligeramente el perno, Girar 180°
Volver a soltarlo. El pequeño pasador está sobre la
y
placa corrediza y mantiene el perno a media altura.
