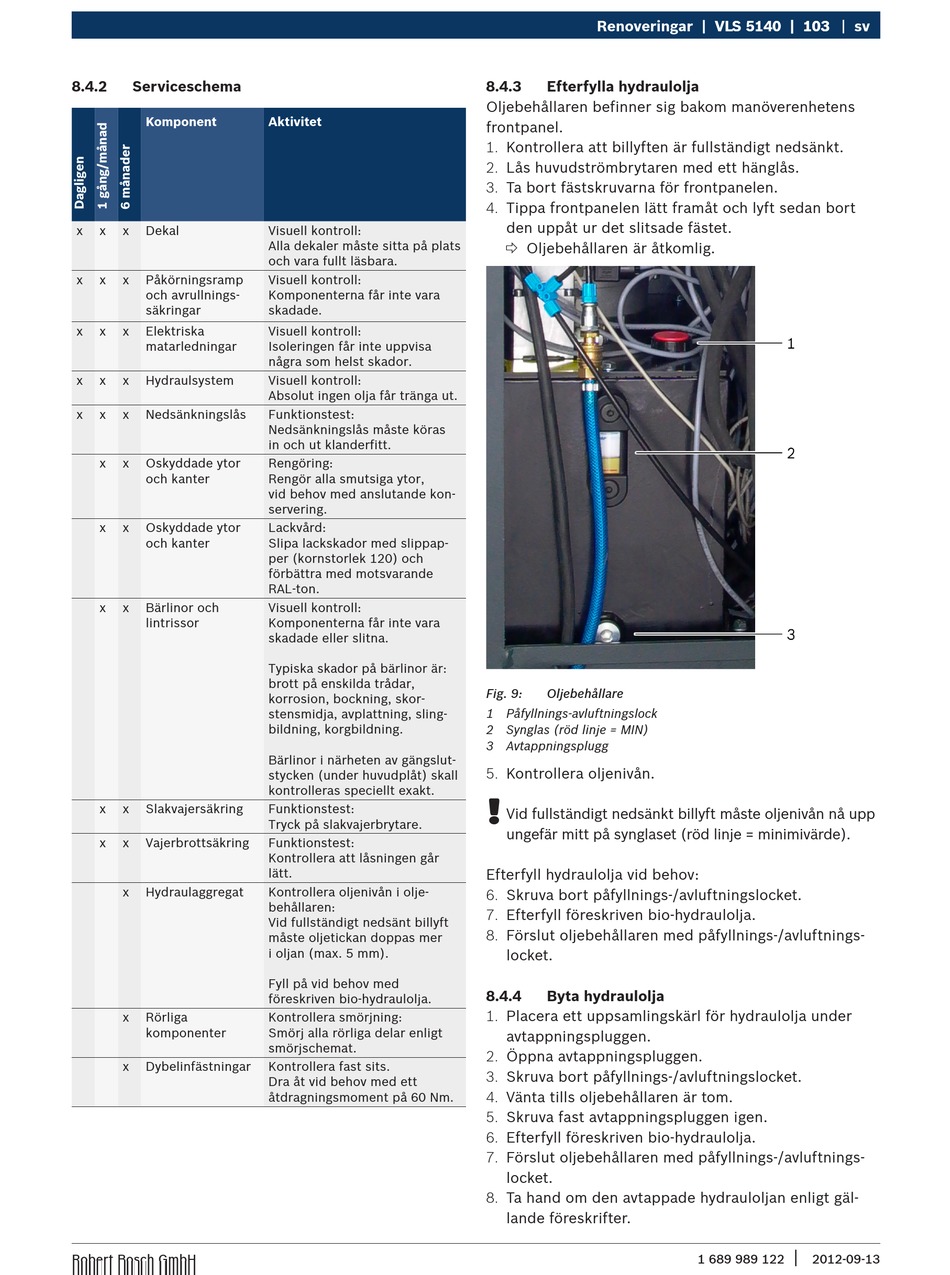

8.4.2

Serviceschema

Komponent
x x x Dekal
x x x Påkörningsramp
och avrullnings-
säkringar
x x x Elektriska
matarledningar
x x x Hydraulsystem
x x x Nedsänkningslås
x x Oskyddade ytor
och kanter
x x Oskyddade ytor
och kanter
x x Bärlinor och
lintrissor
x x Slakvajersäkring
x x Vajerbrottsäkring
x Hydraulaggregat
x Rörliga
komponenter
x Dybelinfästningar
Robert Bosch GmbH
Aktivitet
Visuell kontroll:
Alla dekaler måste sitta på plats
och vara fullt läsbara.
Visuell kontroll:
Komponenterna får inte vara
skadade.
Visuell kontroll:
Isoleringen får inte uppvisa
några som helst skador.
Visuell kontroll:
Absolut ingen olja får tränga ut.
Funktionstest:
Nedsänkningslås måste köras
in och ut klanderfitt.
Rengöring:
Rengör alla smutsiga ytor,
vid behov med anslutande kon-
servering.
Lackvård:
Slipa lackskador med slippap-
per (kornstorlek 120) och
förbättra med motsvarande
RAL-ton.
Visuell kontroll:
Komponenterna får inte vara
skadade eller slitna.
Typiska skador på bärlinor är:
brott på enskilda trådar,
korrosion, bockning, skor-
stensmidja, avplattning, sling-
bildning, korgbildning.
Bärlinor i närheten av gängslut-
stycken (under huvudplåt) skall
kontrolleras speciellt exakt.
Funktionstest:
Tryck på slakvajerbrytare.
Funktionstest:
Kontrollera att låsningen går
lätt.
Kontrollera oljenivån i olje-
behållaren:
Vid fullständigt nedsänt billyft
måste oljetickan doppas mer
i oljan (max. 5 mm).
Fyll på vid behov med
föreskriven bio-hydraulolja.
Kontrollera smörjning:
Smörj alla rörliga delar enligt
smörjschemat.
Kontrollera fast sits.
Dra åt vid behov med ett
åtdragningsmoment på 60 Nm.
Renoveringar | �LS ��4� | ���
8.4.� Efterfylla hydraulolja
Oljebehållaren befinner sig bakom manöverenhetens
frontpanel.
1. Kontrollera att billyften är fullständigt nedsänkt.
2. Lås huvudströmbrytaren med ett hänglås.
3. Ta bort fästskruvarna för frontpanelen.
4. Tippa frontpanelen lätt framåt och lyft sedan bort
den uppåt ur det slitsade fästet.
 Oljebehållaren är åtkomlig.
Fig. 9: Oljebehållare
1 Påfyllnings-avluftningslock
2 Synglas (röd linje = MIN)
3 Avtappningsplugg
5. Kontrollera oljenivån.
!
Vid fullständigt nedsänkt billyft måste oljenivån nå upp
ungefär mitt på synglaset (röd linje = minimivärde).
Efterfyll hydraulolja vid behov:
6. Skruva bort påfyllnings-/avluftningslocket.
7. Efterfyll föreskriven bio-hydraulolja.
8. Förslut oljebehållaren med påfyllnings-/avluftnings-
locket.
8.4.4 Byta hydraulolja
1. Placera ett uppsamlingskärl för hydraulolja under
avtappningspluggen.
2. Öppna avtappningspluggen.
3. Skruva bort påfyllnings-/avluftningslocket.
4. Vänta tills oljebehållaren är tom.
5. Skruva fast avtappningspluggen igen.
6. Efterfyll föreskriven bio-hydraulolja.
7. Förslut oljebehållaren med påfyllnings-/avluftnings-
locket.
8. Ta hand om den avtappade hydrauloljan enligt gäl-
lande föreskrifter.
