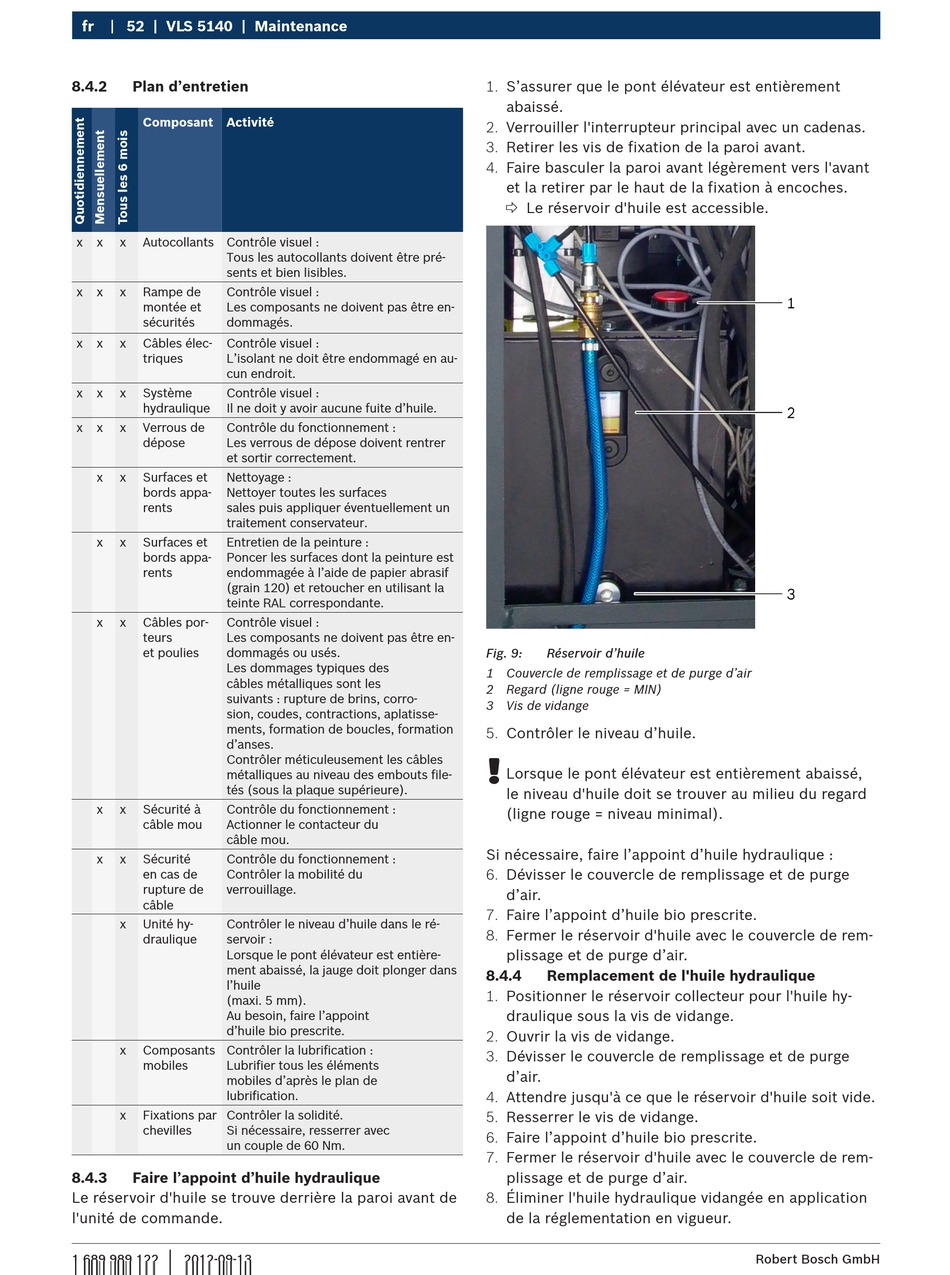

�2 | �LS ��4� | Maintenance
8.4.2
Plan d'entretien
Composant Activité
x
x
x
Autocollants Contrôle visuel :
Tous les autocollants doivent être pré-
sents et bien lisibles.
x
x
x
Rampe de
Contrôle visuel :
montée et
Les composants ne doivent pas être en-
sécurités
dommagés.
x
x
x
Câbles élec-
Contrôle visuel :
triques
L'isolant ne doit être endommagé en au-
cun endroit.
x
x
x
Système
Contrôle visuel :
hydraulique
Il ne doit y avoir aucune fuite d'huile.
x
x
x
Verrous de
Contrôle du fonctionnement :
dépose
Les verrous de dépose doivent rentrer
et sortir correctement.
x
x
Surfaces et
Nettoyage :
bords appa-
Nettoyer toutes les surfaces
rents
sales puis appliquer éventuellement un
traitement conservateur.
x
x
Surfaces et
Entretien de la peinture :
bords appa-
Poncer les surfaces dont la peinture est
rents
endommagée à l'aide de papier abrasif
(grain 120) et retoucher en utilisant la
teinte RAL correspondante.
x
x
Câbles por-
Contrôle visuel :
teurs
Les composants ne doivent pas être en-
et poulies
dommagés ou usés.
Les dommages typiques des
câbles métalliques sont les
suivants : rupture de brins, corro-
sion, coudes, contractions, aplatisse-
ments, formation de boucles, formation
d'anses.
Contrôler méticuleusement les câbles
métalliques au niveau des embouts file-
tés (sous la plaque supérieure).
x
x
Sécurité à
Contrôle du fonctionnement :
câble mou
Actionner le contacteur du
câble mou.
x
x
Sécurité
Contrôle du fonctionnement :
en cas de
Contrôler la mobilité du
rupture de
verrouillage.
câble
x
Unité hy-
Contrôler le niveau d'huile dans le ré-
draulique
servoir :
Lorsque le pont élévateur est entière-
ment abaissé, la jauge doit plonger dans
l'huile
(maxi. 5 mm).
Au besoin, faire l'appoint
d'huile bio prescrite.
x
Composants
Contrôler la lubrification :
mobiles
Lubrifier tous les éléments
mobiles d'après le plan de
lubrification.
x
Fixations par
Contrôler la solidité.
chevilles
Si nécessaire, resserrer avec
un couple de 60 Nm.
8.4.�
Faire l'appoint d'huile hydraulique
Le réservoir d'huile se trouve derrière la paroi avant de
l'unité de commande.
|
1 689 989 122
2012-09-13
1. S'assurer que le pont élévateur est entièrement
abaissé.
2. Verrouiller l'interrupteur principal avec un cadenas.
3. Retirer les vis de fixation de la paroi avant.
4. Faire basculer la paroi avant légèrement vers l'avant
et la retirer par le haut de la fixation à encoches.
Le réservoir d'huile est accessible.
Fig. 9:
Réservoir d'huile
1 Couvercle de remplissage et de purge d'air
2 Regard (ligne rouge = MIN)
3 Vis de vidange
5. Contrôler le niveau d'huile.
!
Lorsque le pont élévateur est entièrement abaissé,
le niveau d'huile doit se trouver au milieu du regard
(ligne rouge = niveau minimal).
Si nécessaire, faire l'appoint d'huile hydraulique :
6. Dévisser le couvercle de remplissage et de purge
d'air.
7. Faire l'appoint d'huile bio prescrite.
8. Fermer le réservoir d'huile avec le couvercle de rem-
plissage et de purge d'air.
8.4.4
Remplacement de l'huile hydraulique
1. Positionner le réservoir collecteur pour l'huile hy-
draulique sous la vis de vidange.
2. Ouvrir la vis de vidange.
3. Dévisser le couvercle de remplissage et de purge
d'air.
4. Attendre jusqu'à ce que le réservoir d'huile soit vide.
5. Resserrer le vis de vidange.
6. Faire l'appoint d'huile bio prescrite.
7. Fermer le réservoir d'huile avec le couvercle de rem-
plissage et de purge d'air.
8. Éliminer l'huile hydraulique vidangée en application
de la réglementation en vigueur.
Robert Bosch GmbH
