VERWENDUNG DES GRAFIK-DISPLAYS

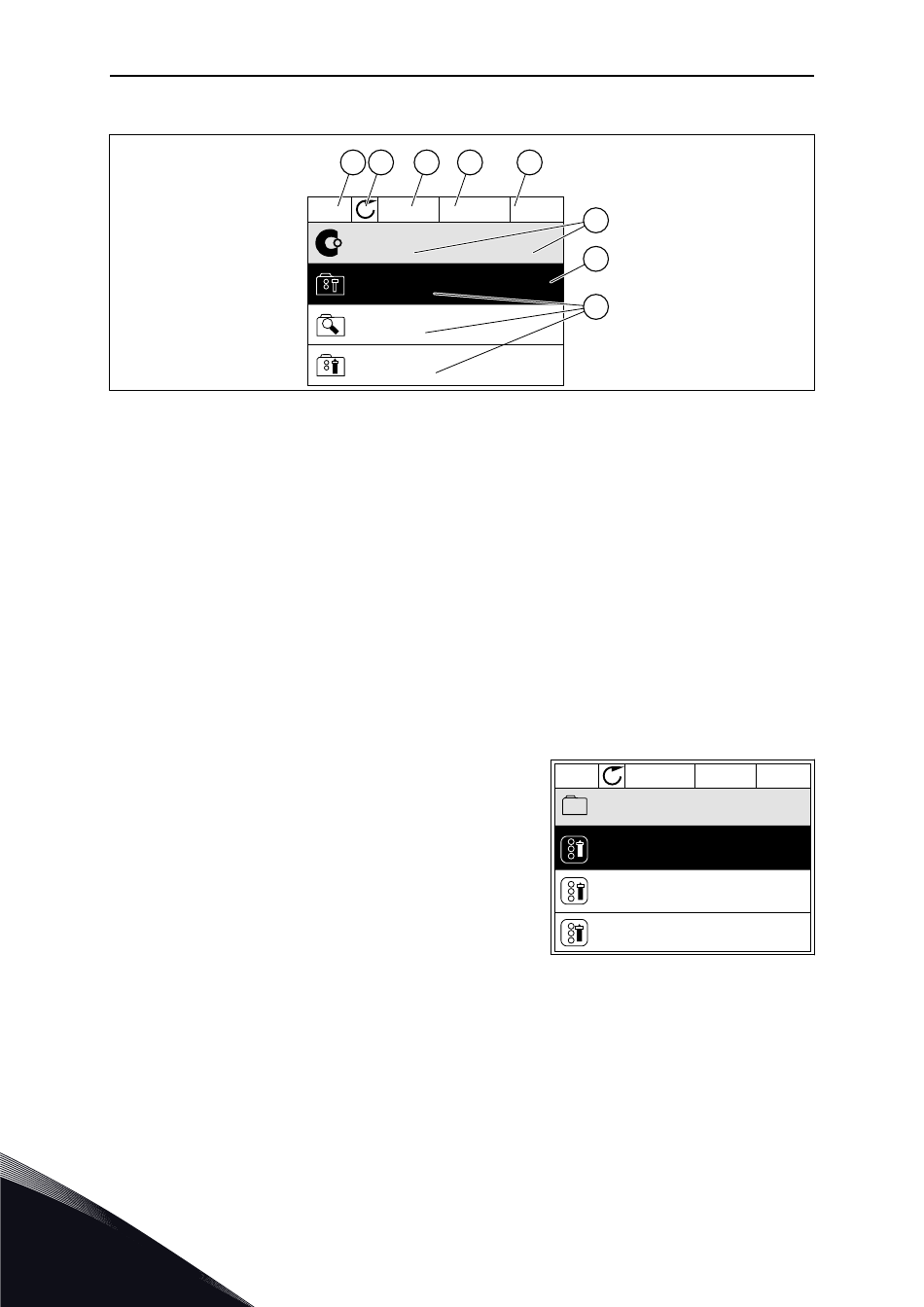

Abb. 17: Das Hauptmenü des Grafik-Displays
A. Das erste Statusfeld: STOPP/BETRIEB
B. Die Drehrichtung
C. Das zweite Statusfeld: BEREIT/NICHT
BEREIT/FEHLER
D. Das Alarmfeld: ALARM/-
E. Der Steuerplatz: PC/EA/STEUERTAFEL/
FELDBUS
3.2.1
BEARBEITEN DER WERTE
Das Grafik-Display bietet zwei verschiedene Möglichkeiten zur Bearbeitung der Werte eines
Elements.
Normalerweise können Sie nur einen Wert pro Parameter einstellen. Treffen Sie eine
Auswahl aus einer Liste von Textwerten oder aus einem Bereich von Zahlenwerten.
ÄNDERN DES TEXTWERTS EINES PARAMETERS
1
Suchen Sie den Parameter mit Hilfe der
Pfeiltasten.
3
A
B
C
D
READY
STOP
Main Menu
ID:
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
F. Das Positionsfeld: ID-Nummer des
G. Aktivierte Gruppe oder aktiviertes
H. Anzahl der Elemente in der betreffenden
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
BENUTZERSCHNITTSTELLEN
E
I/O
F
M1
G
H
Parameters und aktuelle Position im
Menü
Element: mit OK aufrufen
Gruppe
STOP
READY
Start / Stop Setup
ID:172
Rem Control Place
I/O Control
KeypadStopButton
Start Function
I/O
M3.2.1
Yes
Ramping
