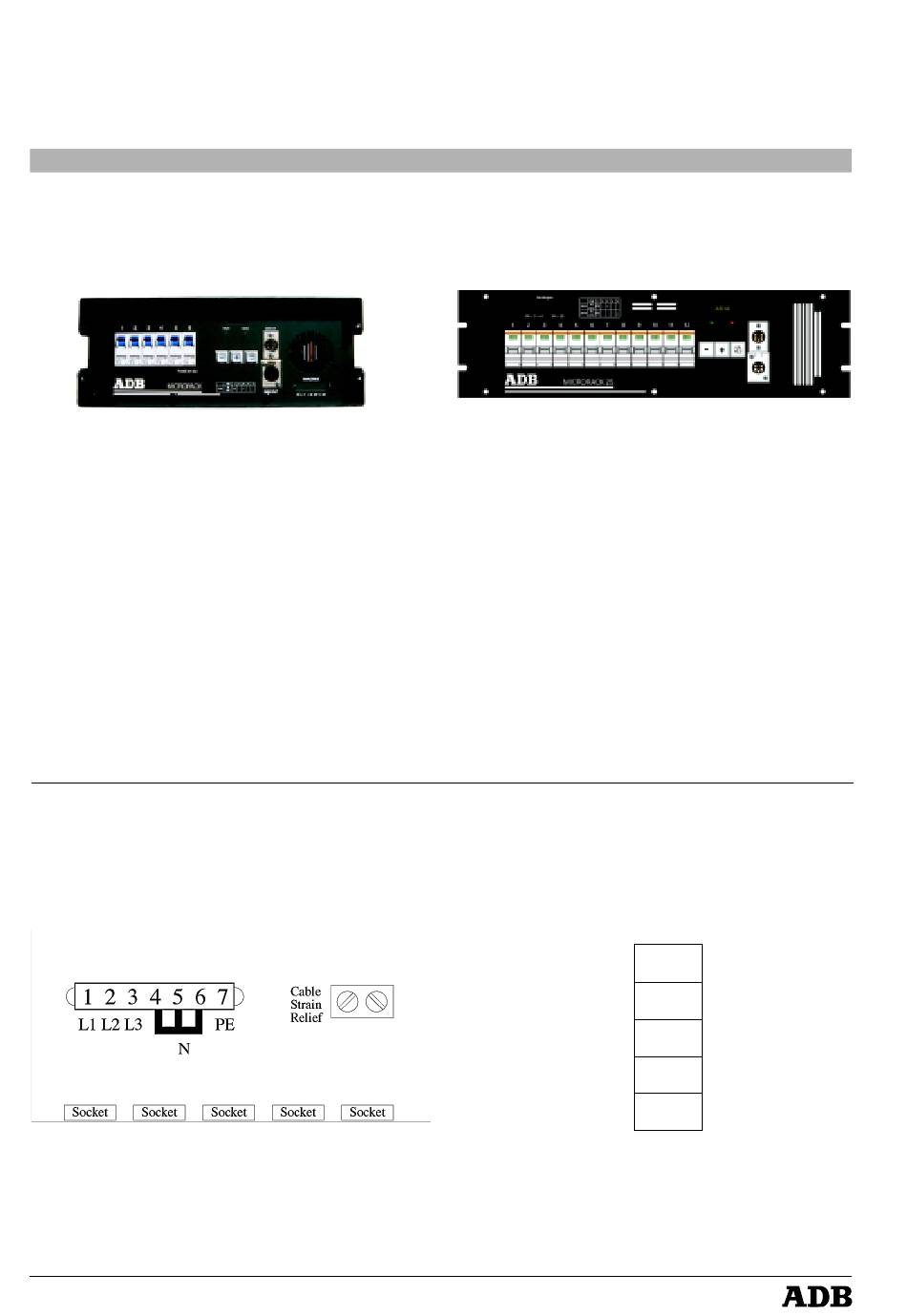

MICROPACK
MICRORACK 25
Gerätevorderseite
MICROPACK - 6 x 2,3 kW - Tragbar
Anzeigen
•
DMX-Signal vorhanden
•
Mikroprozessor in Betrieb
•
Fehlermeldungen: 400V Verkabelungsfehler am Eingang,
Temperaturwarnung, Ausfall Lüfter, DMX-Fehler,...
•
Anzeige der DMX oder Analogwerte in %
Steuerprotokolle
•
digital: DMX512/1990 on XLR5 Steckverbinder
•
Steckverbinder Schema auf Gerätevorderseite aufgedruckt
Optionen
•
6 Analog-Eingänge 0/+10 V für MICROPACK,
DB25-S-Steckverbinder
•
12 Analog-Eingänge 0/+10 V für MICRORACK,
DB25-S-Steckverbinder
Stromversorgungsanschluß
MICROPACK
•
Anschlußklemmleiste, 3-phasig + N + PE
•
metallische Zugentlastung für Leitung 20 mm Ø
Netzversorgung
•
Sternnetz, 3NPE (TN-S) 400 V 50/60 Hz
•
einphasiger Betrieb möglich (1-polige Absicherung)
Bedienungsanleitung - Seite 4
Revision
:
003
MICRORACK 25 - 12 x 2,3 kW - Rack
Absicherung
•
MICROPACK,
einpolige HRC-Sicherungen (6 x 32 mm), selektiert für
Dauerbetrieb mit 10 A
•
MICRORACK 25,
einpolige HRC-Sicherungen (10 x 38 mm), selektiert für
Dauerbetrieb mit 10 A
•
Netz- und "Sicherung-OK"-Melder je Dimmer
•
Schutz vor Schäden durch Verdrahtungsfehler auf 400 V
Seite
•
Übertemperaturschutz (stufenweises Ausblenden)
Option
•
2-Pol-Dimmerschutz 1P+N anstatt 1P
Bemerkung :
Standard Version ohne Anschlußkabel noch XLR5
MICRORACK 25
•
Anschlußklemmleiste, 3-phasig + N + PE
•
metallische Zugentlastung für Leitung 20 mm Ø
Netzversorgung
•
Sternnetz, 3NPE (TN-S) 400 V 50/60 Hz
L1
L2
L3
N
PE
Lighting Technologies
