D.in
Lighting Technologies
Fehlersuchfunktionen
DMX-Tester: DMX-Werte anzeigen lassen

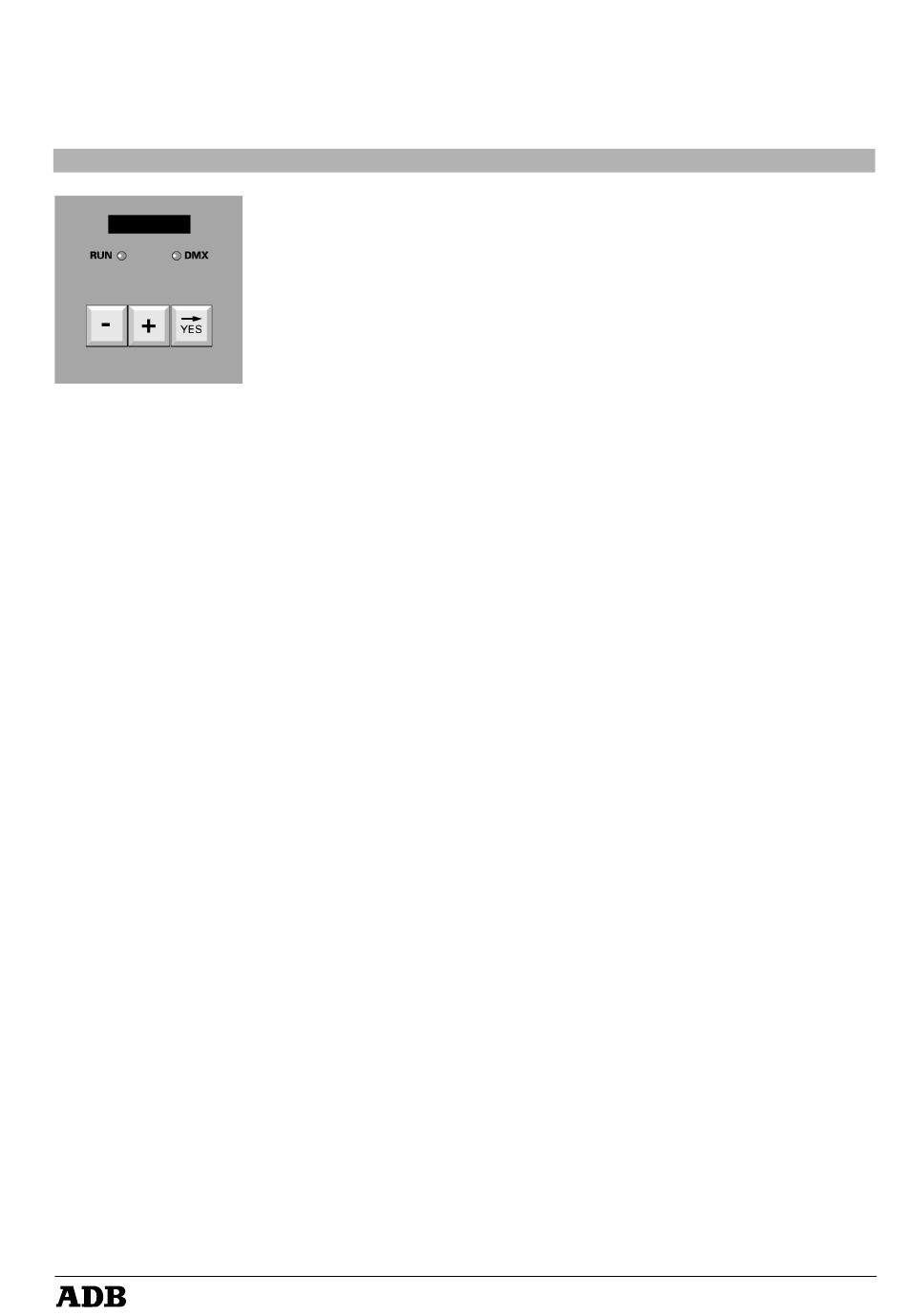

Diese Funktion ist in Menü 2 verfügbar.
Die DMX-LED leuchtet, wenn im DMX512-Netzwerk ein DMX-Signal vorhanden ist.
Wenn ein Dimmer-Stromkreis nicht die erwartete Lichtleistung zu haben scheint, sollte festgestellt
werden, welche Steuerwerte tatsächlich gesendet werden.
Wenn diese nicht mit den erwarteten Werten übereinstimmen, sollten Sie das Steuerpult auf
folgende Gesichtspunkte überprüfen: Haupt-Potentiometer, oberer Grenzwert, Dimmerkurve am
Pult. Außerdem sollten Sie die Adresse des betreffenden MICROPACK/MICRORACK 25
überprüfen. Wenn der DMX-Wert korrekt ist, aber der Ausgangswert des Dimmers nicht korrekt
ist, sollten Sie außerdem am Dimmer die Einstellung der Dimmerkurve überprüfen.
Anzeigen der DMX-Werte
•
Wählen Sie Menü 2, wie oben beschrieben
•
Drücken Sie
+ oder -, bis
•
Drücken Sie
YES
•
Wenn die Anzeige z.B. folgendes zeigt:
•
Drücken Sie ggf. wiederholt + oder - zum Anzeigen der Werte für die anderen Dimmer
•
Nach Dimmer Nr. 6 kehrt die Anzeige zum Haupt-Menü zurück
DMX! Message
Diese Meldung deutet auf einen Fehler im DMX-Signal hin. Mögliche Fehlerursachen sind:
•
Startadresse nicht 0; Lichtstellpult-Einstellungen überprüfen
•
Das DMX-Signal enthält mehr als 512 Dimmerwerte; Lichtstellpult-Einstellungen überprüfen
•
Datenkabel (data + oder data -) unterbrochen; DMX-Kabel überprüfen
Analog-Tester: Analog-Werte anzeigen lassen
Diese Funktion ist in Menü 2 verfügbar.
Wenn Ihr Dimmer mit einem Analog-Eingang ausgestattet ist (und der Analog Eingang aktiviert ist),
können Sie die analogen Steuerwerte anzeigen lassen.
Wenn diese Werte nicht mit den erwarteten Werten übereinstimmen, sollten Sie das Steuerpult
auf folgende Gesichtspunkte überprüfen: Haupt-Potentiometer, oberer Grenzwert, Dimmerkurve
am Pult.
Wenn der analoge Steuerwert korrekt ist, aber der Ausgangswert des Dimmers nicht korrekt ist,
sollten Sie außerdem die Einstellung der Dimmerkurve im MICROPACK/MICRORACK 25
überprüfen.
Anzeigen der Analog-Werte
•
Wählen Sie Menü 2, wie oben beschrieben
•
Drücken Sie
+ oder -, bis
•
Drücken Sie
YES
•
Wenn die Anzeige z.B. folgendes zeigt:
•
Drücken Sie ggf. wiederholt + oder - zum Anzeigen der Werte für die anderen Dimmer
•
Nach Dimmer Nr. 6 kehrt die Anzeige zum Haupt-Menü zurück
MICROPACK
MICRORACK 25
D.in
1:69 empfängt Dimmer Nr. 1vom DMX512-
Steuerpult den Wert 69 %
A.in
1:56 empfängt Dimmer Nr. 1 vom Analog-
Steuerpult den Wert 56 %
Bedienungsanleitung - Seite 25
Revision
:
003
