MICROPACK
MICRORACK 25

Ansteuerung

Der Dimmer kann von zwei Steuerpulten gleichzeitig angesteuert werden: von einem DMX512-
Pult und einem Analogpult. Der tatsächliche Dimmer-Ausgangswert entspricht dabei nach dem
oben auf Seite 5 erläuterten HTP-Prinzip ("highest takes precedence") jeweils dem höchsten
dieser beiden Werte.

DMX512/1990

DMX512 (USITT) ist international der gebräuchlichste Standard für Beleuchtungs- und
Steuerungseinrichtungen. Der Standard wird vom U.S. Institute of Theatre Technology (USITT)
definiert. Das Suffix 1990 bezeichnet die jüngste Ausgabe.
Das DMX512-Signal ist ein digitales Multiplex-Steuersignal, mit dem die Ansteuerwerte für bis zu
512 Dimmer digital übertragen werden können.
Elektrisch arbeitet es nach dem Standard RS-485 (EIA-485), der folgendes festlegt: Leiterpaare
+ Abschirmung, maximal 32 Empfänger an einer Leitung; Kabellänge ohne Zwischenverstärkung
max. 300 m; keine Aufteilung oder T-Verzweigung. Die Übertragungsgeschwindigkeit ist hoch
(250 kBit/s). Die Dimmer-Werte werden in Datenworten (Bytes) zu 8 Bit gesendet (256 mögliche
Stufen).

DMX512-Netzwerk

Das MICROPACK ist mit zwei XLR5-Anschlüssen (IN und OUT, Eingang und Ausgang) ausgestattet,
mit denen ein Ketten-Netzwerk gebildet werden kann (siehe Beispiel 1). IN und OUT sind intern
parallel verdrahtet. Die Nummern der belegten Anschlußstifte sind auf der Frontplatte
gekennzeichnet und können den Schaltbildern am Ende dieses Handbuchs entnommen werden.

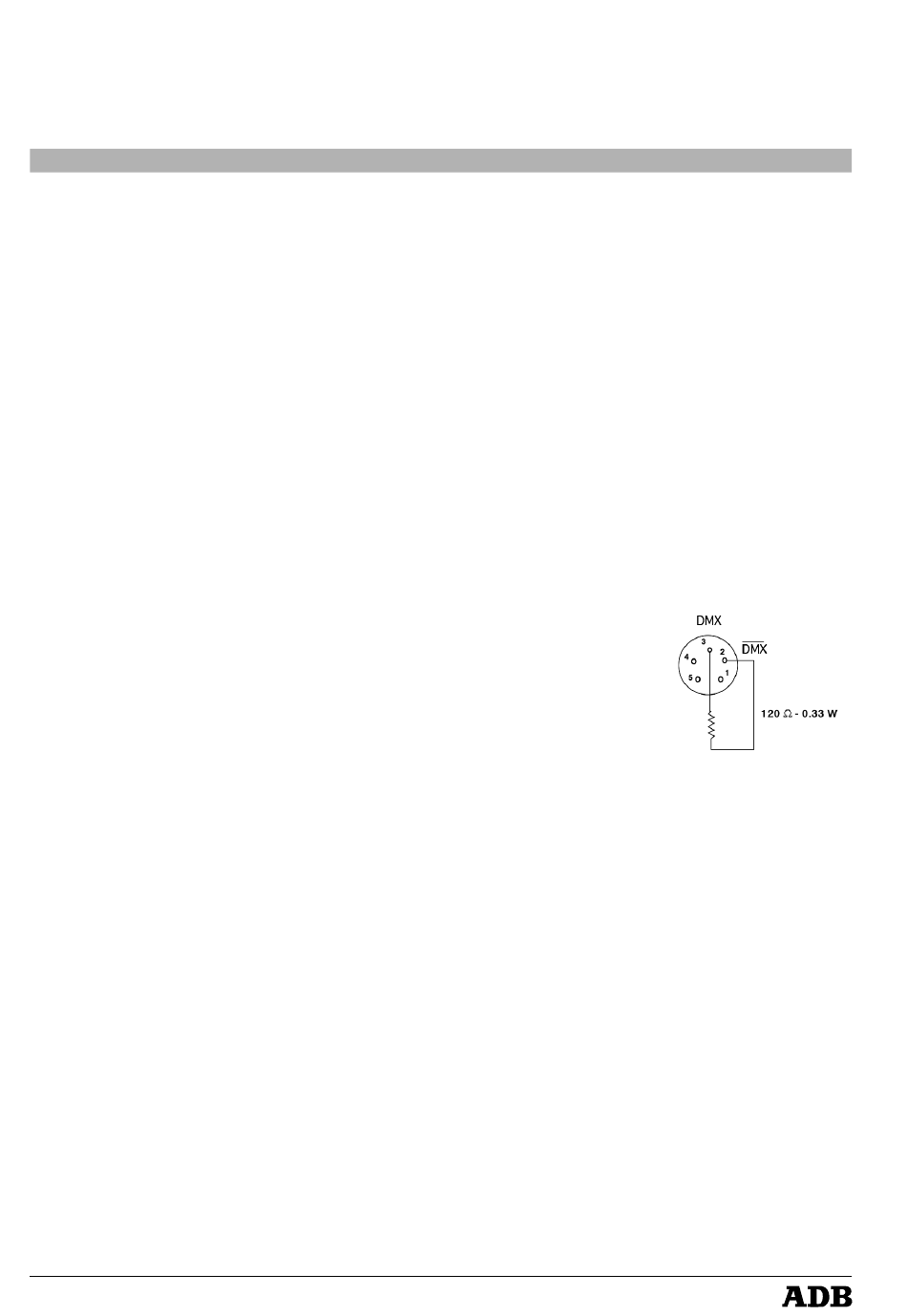

Abschluß der DMX-Leitung
Die OUT-Buchse des letzten Dimmers in der Kette muß mit einem Abschlußstecker versehen
werden. Dieser Abschlußstecker ist ein XLR5-Stecker, bei dem zwischen Anschluß 2 und 3 ein
kleiner Widerstand von 120 Ohm 0,33 W gelötet ist. Am Ende dieses Handbuchs finden Sie ein
Schaltbild dazu.

Dimmer-Adresse

Die DMX-Adresse des ersten Dimmers im MICROPACK wird mit dem Menüpunkt "Address" der
Menüliste eingestellt.
Aus dieser Adresse ergeben sich die Adressen der übrigen Dimmer.
Beispiel:
Wenn als Adresse 019 angegeben ist, haben die Dimmer im MICROPACK die Adressen 19 (erster
Dimmer) bis 24 (letzter Dimmer).

Das DMX512-Netzwerk

Das DMX512-Netzwerk beginnt am Beleuchtungspult. Ein erstes Kabel führt vom DMX-Ausgang
des Pults zum DMX-Eingang des nächstgelegenen Dimmers. Die Kette wird mit einem zweiten
Kabel fortgeführt, das vom DMX OUT zum DMX IN des nächsten Dimmer führt. Diese Kette setzt
sich durch alle Dimmer-Packs des Systems fort. Bei den Dimmern sind die Anschlußbuchsen
DMX IN und DMX OUT intern parallel verdrahtet; auf diese Weise ist die Kontinuität der Kette
immer gewährleistet. Bei Ausfall oder Abschalten eines Dimmer wird weder die Kontinuität noch
die Qualität des DMX-Signals beeinträchtigt.

Opto-Kopplung

Der DMX512-Eingang des Dimmer ist mit einer Opto-Kopplung ausgestattet, durch welche das
DMX-Netzwerk und die Mikroprozessor-Elektronik des Dimmer galvanisch getrennt werden.
Dies ist eine wichtige Schutzfunktion, denn wenn z.B. das DMX512-Netzwerk mit Netzspannung
in Berührung kommen sollte, bleibt die interne Elektronik des Dimmer vor diesen gefährlichen
Spannungen geschützt. Eine derartige Situation kann z.B. durch schwer beschädigte Kabel oder
durch eine schadhafte Isolierung in einem Steuerpult ohne Opto-Kopplung im Ausgang
hervorgerufen werden.
Bedienungsanleitung - Seite 10
Revision
:
003
