MICROPACK
MICRORACK 25

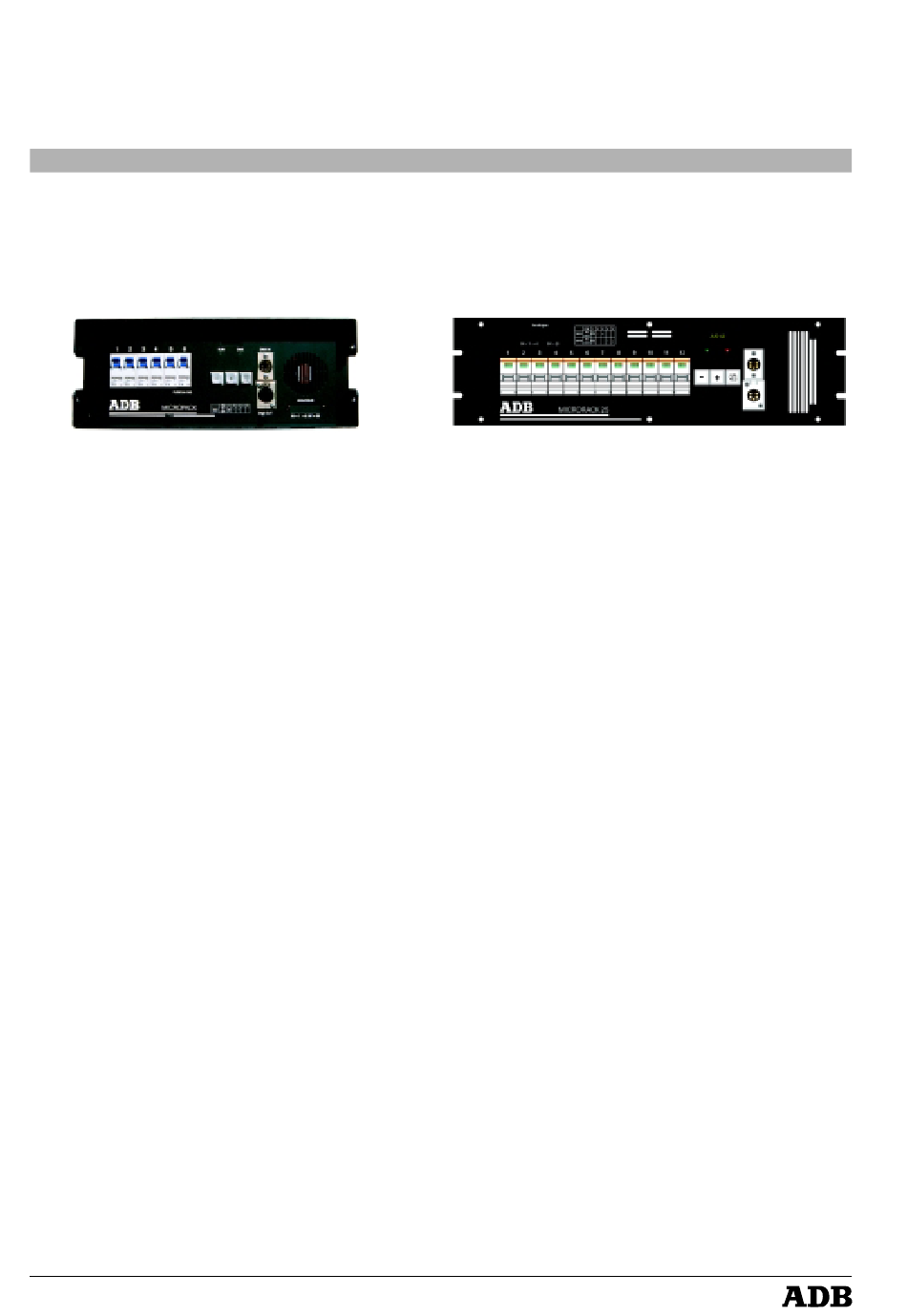

Bedienelemente auf der Gerätervorderseite
MICROPACK - 6 x 2,3 kW - Tragbar
Anzeigen für Sicherung und Netzversorgung
Die sechs Kontrolleuchten zeigen den Status der
Stromversorgung der einzelnen Dimmer: "Netzversorgung
eingeschaltet und Sicherung OK".
Phasenverteilung (MICROPACK)
Die Stromversorgung der Dimmer:
•
Dimmer 1 wird über Phase L1 versorgt
•
Dimmer 2 wird über Phase L2 versorgt
•
Dimmer 3 wird über Phase L3 versorgt
•
Dimmer 4 wird über Phase L1 versorgt
•
Dimmer 5 wird über Phase L2 versorgt
•
Dimmer 6 wird über Phase L3 versorgt
•
Die Mikroprozessor-Elektronik wird über Phase L1 versorgt
Status-Anzeigen
Run:
Wenn diese LED im Sekundentakt blinkt ist der
Mikroprozessor im Betrieb.
DMX: Diese LED zeigt an, daß ein Multiplex-Signal an den
DMX-Eingang anliegt. Sie kann auch beim Lokalisieren
von Kurzschlüssen in den Datenkabeln nützlich sein.
Bedienungsanleitung - Seite 16
Revision
:
003
MICRORACK 25 - 12 x 2,3 kW - Rack
Phasenverteilung (MICRORACK 25)
Die Stromversorgung der Dimmer:
•
Die Dimmer 1, 2, 3, 4 werden über Phase L1 versorgt
•
Die Dimmer 5, 6, 7, 8 werden über Phase L2 versorgt
•
Die Dimmer 9, 10, 11, 12 werden über Phase L3 versorgt
•
Die Mikroprozessor-Elektronik wird über Phase L1 versorgt
