MICROPACK
MICRORACK 25
Stromversorgung
Art der Netzversorgung
Vor dem Anschließen elektrischer Geräte müssen Sie sich vergewissern, daß diese an die
vorhandene Netzversorgung angepaßt sind.
Wenn Sie nicht sicher sind, wenden Sie sich an einen Elektriker oder an das EVU.
Der Standard-Dimmer ist für ein 3-phasiges 3NPE 400 V 50 Hz und 60 Hz,TN-S-System
vorgesehen (3 Phasen, 1 Neutralleiter und einen Erdungsleiter; Neutral direkt an Erde
angeschlossen).
Die Nennspannung zwischen Phase und Neutralleiter beträgt 230 V. Die Betriebsspannung muß
zwischen 230 V +/- 14 % (198 V bis 264 V).
Die Dimmer-Absicherung ist einpolig in der aktiven Phase, wie bei 3-phasigen TN-S Netzen
erforderlich.
Unter bestimmten Umständen kann der Dimmer mit 1-phasiger Netzversorgung betrieben
werden. Einzelheiten dazu finden Sie unter "Umrüstsatz für 1-phasigen Betrieb".
Absicherung auf der Netzseite
Der Netzanschluß, über den die Netzversorgung des Dimmers erfolgt, und das Netzanschlußkabel
müssen durch die Installation ausreichend gegen Überlast und Kurzschluß gesichert sein. Sehen
Sie dazu die neuesten Ausgaben der entsprechenden Vorschriften ein.
Lesen Sie hierzu bitte auch die Abschnitte "Netzkabel" und "Elektrische Daten".
Anschlußklemmen
Der Anschluß muß von einem qualifizierten Elektriker ausgeführt werden.
Die Anschlußklemmen sind für Leiter mit bis zu 4 mm
(MICRORACK 25) ausgelegt. Die Farbkodierung ist: blau für den Neutralleiter und Gelb/Grün für
Erde.
Zugang zu den Anschlußklemmen ist erst nach Öffnen der oberen Abdeckung möglich.
Abnehmen der oberen Abdeckung
•
Vor dem Abnehmen der Abdeckung das Netzkabel ziehen.
•

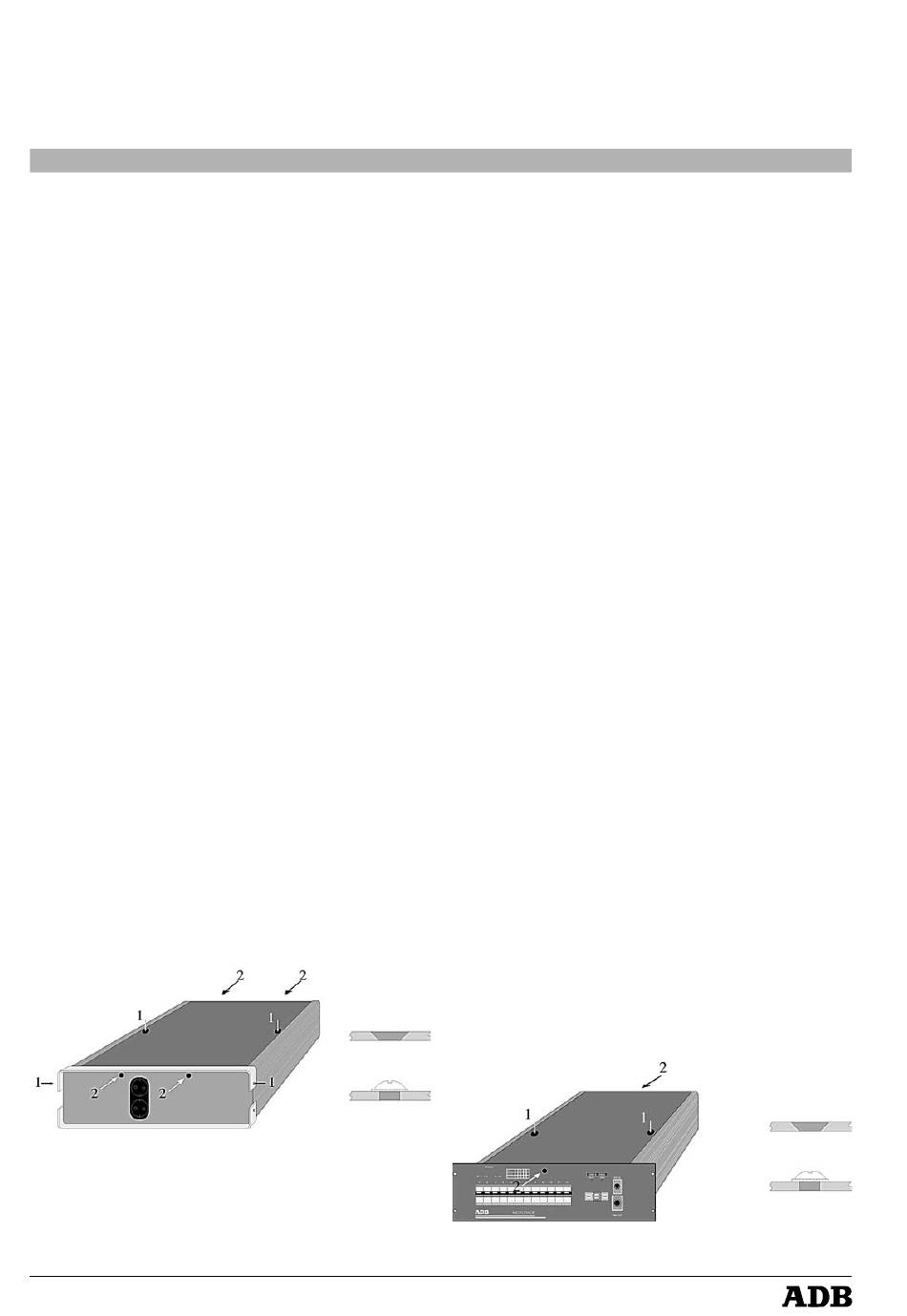

In der untenstehenden Zeichnung sehen Sie die 10 Schrauben, mit denen die Abdeckung
befestigt ist. Lösen Sie nur diese Schrauben!
•
Achten Sie beim Schließen des Dimmer sorgfältig auf die Positionierung der speziellen
Unterleg-Scheiben (Pos. 2)
MICROPACK
Bedienungsanleitung - Seite 8
Revision
:
Position 1
Senkkopfschraube
Position 2
U-Scheibe
003
2
(MICROPACK) oder 6 mm
MICRORACK 25
2
Position 1
Senkkopfschraube
Position 2
U-Scheibe
