Netzkabel
Der Querschnitt des Neutralleiters muß mindestens gleich dem Querschnitt der Phasen sein -
Neutralleiter mit kleineren Querschnitten sind GEFÄHRLICH und daher NICHT zulässig.
Zur Vermeidung von unerwünschter Interferenz mit Audio- und Videogeräten müssen alle Leiter
von sämtlichen Netzkabeln und Verlängerungen im gleichen Leitungsführungskanal geführt
werden.
Das Netzkabel muß für den Nennstrom des Dimmer ausgelegt sein:
MICROPACK
•
20 A pro Phase bei 3-phasigem Sternbetrieb (3 x 400 V + N);
, EPR, 85 °C
z.B. Kabel 5 x 4 mm
2
•
60 A bei 1-phasigem Betrieb (230 V + N);
, EPR, 85 °C
2
z.B. Kabel 3 x 10 mm
MICRORACK 25
•
40 A pro Phase bei 3-phasigem Sternbetrieb (3 x 400 V + N);
, EPR, 85 °C
2
z.B. Kabel 5 x 6 mm
Für niedrigere Nennströme ausgelegte Kabel sind nicht zulässig; es sei denn, die
Schutzeinrichtungen der Installation (netzseitige Sicherungen und Leitungsschutzschalter) wurden
entsprechend ausgelegt.
Für den Anschluß an Drei-Phasen-Anschlußklemmen sind gabelförmige Kabelschuhe erforderlich.
Im Umrüstsatz für 1-phasigen Betrieb sind geeignete gabelförmige Kabelschuhe für Kabel mit
Querschnitten von bis zu 10 mm

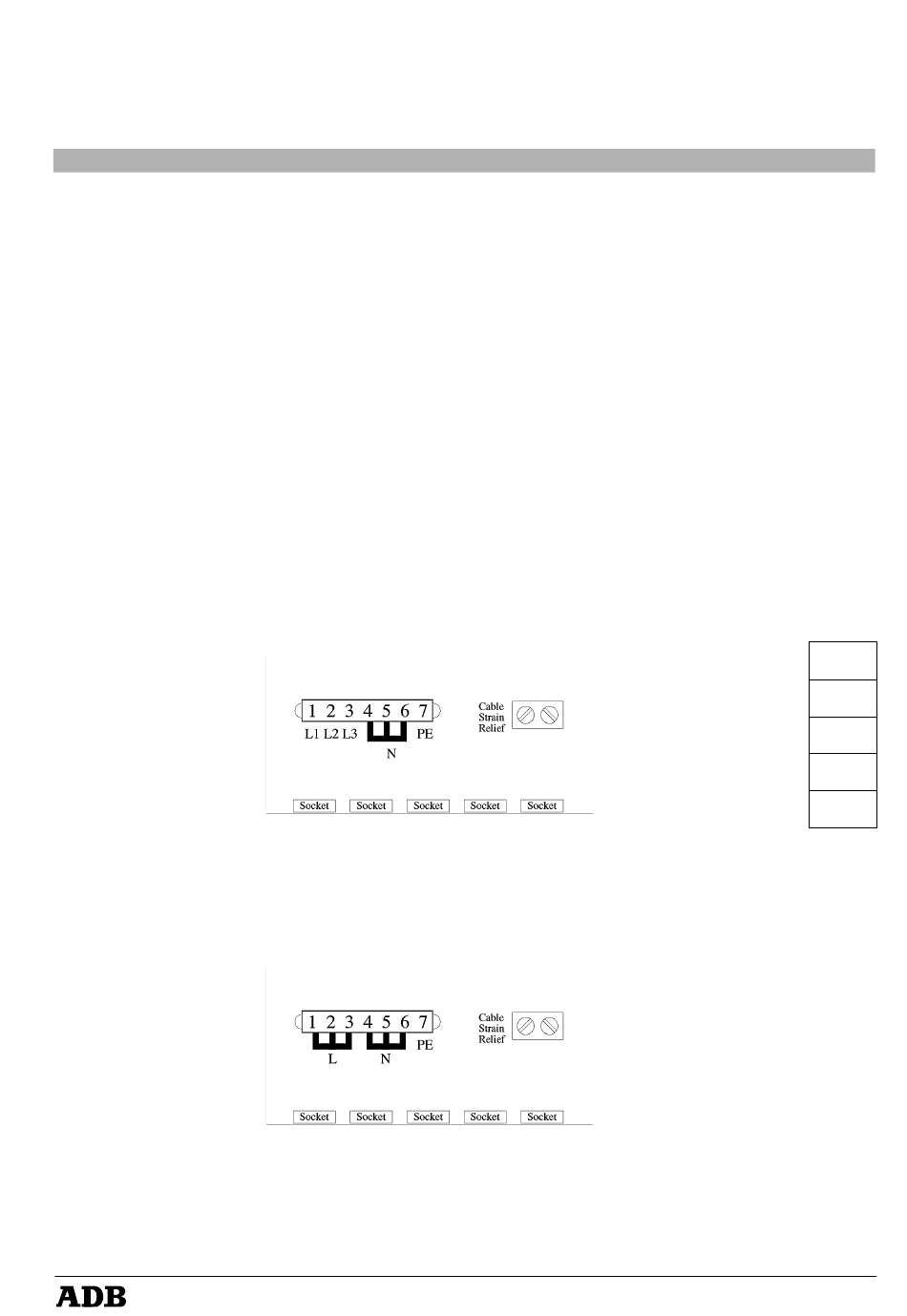

Betrieb in einem Sternsystem (3 x 400 V + N + Erde)
Umrüstsatz für 1-phasigen Betrieb
Unter Beachtung bestimmter Punkte (siehe untenstehende Warnung) kann MICROPACK bei
1-phasiger Netzversorgung betrieben werden. L1, L2 und L3 werden für den 1-phasigen Betrieb
miteinander verbunden, die aktive Phase der Netzversorgung wird an die Anschlußklemme Nr.
2 angeschlossen (mittlere Position).
Die Klemmen 4, 5 und 6 werden immer miteinander verbunden, der Neutralleiter der Netzversorgung
wird an die Anschlußklemme Nr. 5 angeschlossen (mittlere Position).
WARNUNG
MICROPACK (Version TN) kann mit 1-phasiger Netzversorgung betrieben werden.
Der Anwender muß sich jedoch vergewissern, daß nach den geltenden Vorschriften 1-polige
Absicherung zulässig ist.
Der Dimmer arbeitet dabei zuverlässig bis zur vollen Nennlast von 60A bei 35 °C.
Die tatsächlich erzielbare Leistung kann durch die Netzversorgungsseite eingeschränkt sein
(Kabelquerschnitt, Nennstrom der Netzsicherung, Leistung der Einspeisung).
Ausgangsbuchsen
MICRORACK 25
2
enthalten.
MICROPACK
MICROPACK
MICRORACK 25
Bedienungsanleitung - Seite 9
