Lighting Technologies

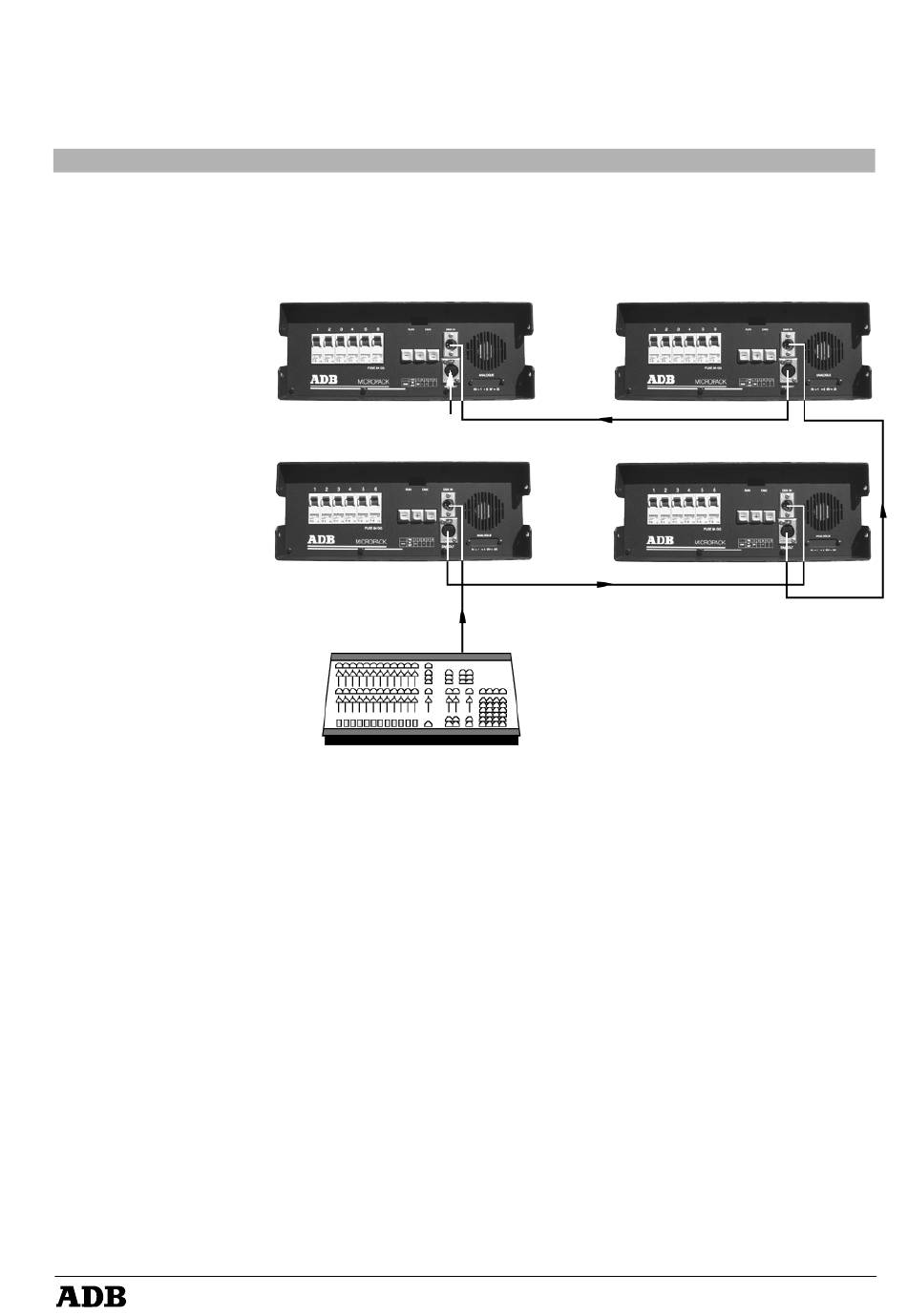

Beispiel 1: Vier MICROPACKs (24 Dimmer) werden von einem Beleuchtungspult
angesteuert
Adresse gesetzt auf 007
Dimmer : 7 bis 12
Termination plug
Adresse gesetzt auf 001
Dimmer : 1 bis 6
Anordnung der DMX512-Kabel
•
Die Dimmer können in beliebiger Reihenfolge verkettet werden (vgl. Beispiel 1).
•
Das letzte Gerät in der Kette muß mit einem Abschlußstecker versehen sein.
•
Die Gesamtlänge der DMX-Kabel (Summe aus der Länge der einzelnen Kabel) ist von großer
Bedeutung. Es wird empfohlen, eine Länge von 250 m nicht zu überschreiten. Bei längeren
Kabelverbindungen besteht die Gefahr, daß die Qualität des DMX-Signal gemindert wird. Dies
kann zu unvorhersehbaren Ergebnissen führen.
Bei Gesamtlängen von mehr als 250 m wird ein aktiver Verstärker benötigt, wie z.B. der DATA
BOOSTER von ADB. An jeden aktiven Ausgang des DATA BOOSTERs kann ein 250 m langes
Kabel angeschlossen werden.
•
T-Verzweigungen sind nicht zulässig. Wenn bei einem DMX-Netzwerk eine Verzweigung in
verschiedene Richtungen erforderlich ist, muß ein aktiver Teiler eingesetzt werden, wie z.B.
der DATA BOOSTER von ADB.
•
Gemäß dem Standard DMX512 dürfen maximal 32 Empfangseinheiten an einen Übertrager
angeschlossen werden. Daher können an ein Beleuchtungspult bzw. an die aktiven Ausgänge
der DATA BOOSTER/SPLITTER bis zu 32 Dimmers angeschlossen werden.
•
DMX512-Kabel und Analogsteuerungs-Kabel dürfen nicht parallel zu Stromversorgungs-
Kabeln verlegt werden.
•
Weiter Hinweise finden Sie im Datenblatt zum DATA BOOSTER.
MICRORACK 25
Adresse gesetzt auf 019
Dimmer : 19 bis 24
Adresse gesetzt auf 013
Dimmer : 13 bis 18
DMX Out
MICROPACK
Bedienungsanleitung - Seite 11
Revision
:
003
