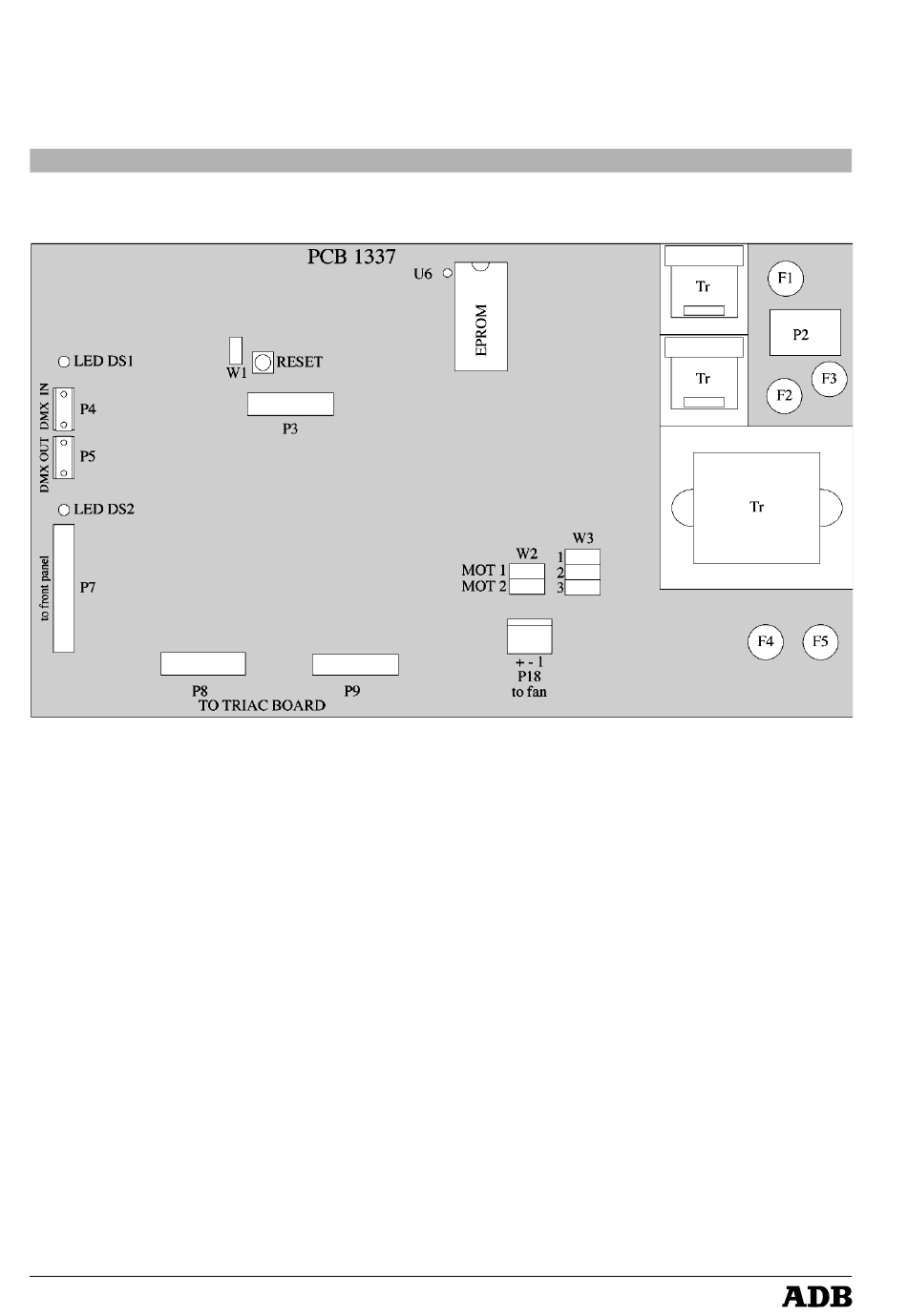

Die Mikroprozessorplatine PCB 1337 (CPU)

Funktion der fünf Sicherungen
• Sicherung F1 Phase L3 Netz-Bezugsspannung
• Sicherung F2 Phase L1 Versorgung der CPU, Netz-Bezugsspannung
• Sicherung F3 Phase L2 Netz-Bezugsspannung
• Sicherung F4 Phase L1 Netz-Bezugsspannung, Transformator-Ausgang
• Sicherung F5 Phase L1 Hilfs-Versorgung (Aux), Transformator-Ausgang
LEDs
• DS1 (grün) +5V Aux
• DS2 (grün) +5V
Position der Steckbrücke W1
• W1: Steckbrücke muß angebracht sein
Bedienungsanleitung - Seite 32
