MICROPACK
MICRORACK 25
Anleitung
•
Dimmereinheit vom elektrischen Versorgungsnetz abtrennen
•
Obere Abdeckung abnehmen (10 Schrauben, siehe Skizze in "Produktbeschreibung -
Anschlussklemmen")
•

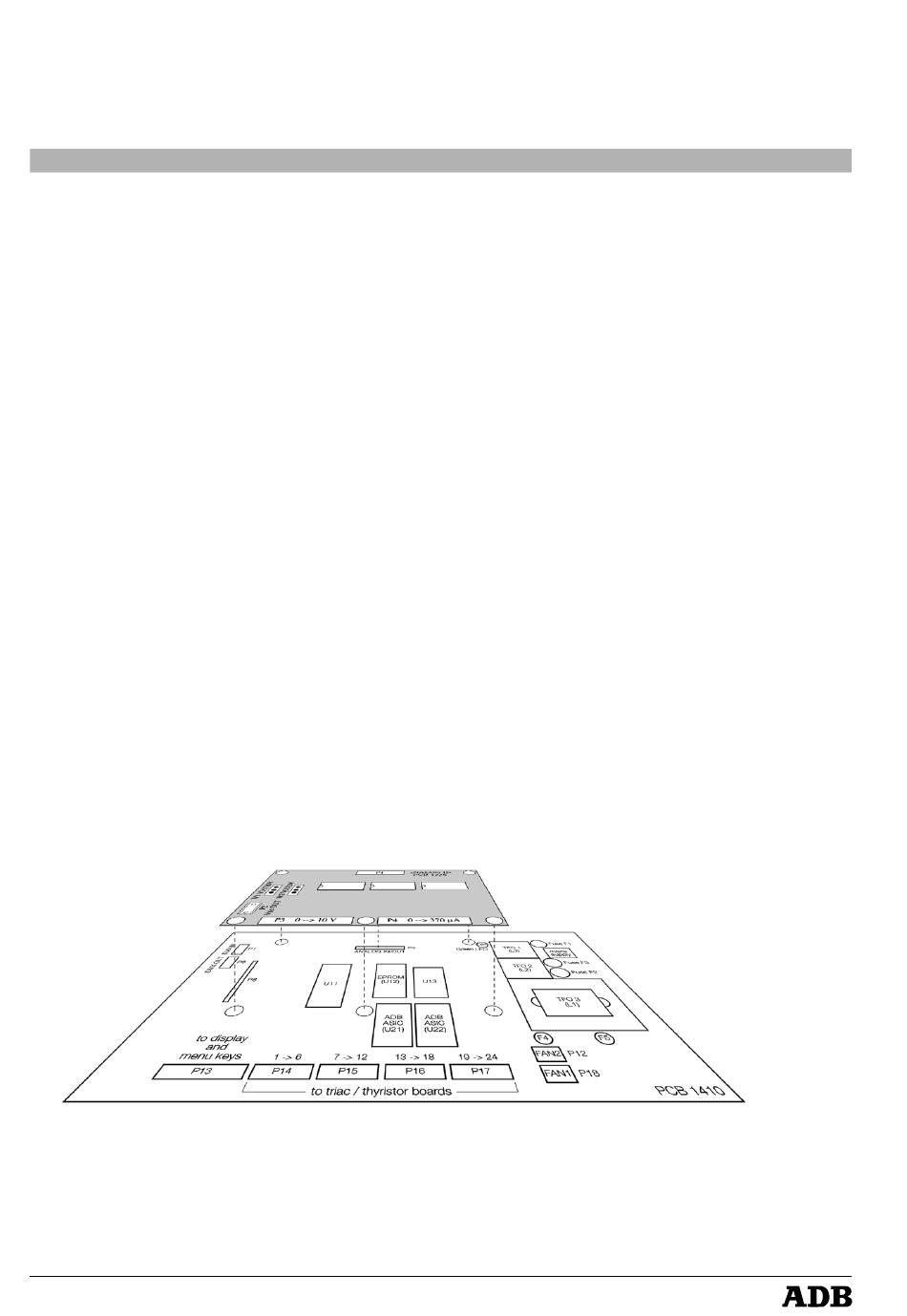

Die Analogeingangs-Platine PCB 1336 wird auf die Mikroprozessorplatine PCB1410 montiert.
Siehe beiligende Zeichnungen. Bitte bei der Montage auf den 20 poligen Steckverbinder und
und die fünf Löcher für die Abstandshalter achten.
•
Installieren der fünf Plastik-Abstandshalter auf CPU-Platine PCB 1410
Achtung: es kann vorkommen, dass einige Löcher auf der Platine PCB 1410 etwas zu klein
sind. Ist dies der Fall, so sollte keine Gewalt angewendet werden, sindern die Abstandshalter
mit einem spitzen Messer angepasst werden.
•
Installieren von PCB 1336 durch Anbringen des 20 poligen Steckverbinders und der fünf
Platisk Anstandshalter
•
P1 auf PCB 1336 (Analogeingans-Platine) wird mit P3 auf PCB1337 / PCB1410 (Mikroprozessor-
CPU-Platine) verbunden
•
für Anwendung von 0/+10 V oder Speichersteuerung (Spezial 3, Spezial 4): Verbinden des
Flachbandkabels (25 polig) mit Frontpanel Analog-Eingang (DB-25-S) nach P3 auf PCB 1336
(Analogeingans-Platine)
Strom-Steuerung 0/+370 µA: Verbinden des Flachbandkabels (25 polig) mit Frontpanel
•
Analog-Eingang (DB-25-S) nach P4 auf PCB 1336 (Analogeingans-Platine)
•
Befestigen des Flachbandkabels mit möglichst grossem Abstand zu Glättungsdrosseln und
Energieverkableung
•
Schliessen der Abdeckung (Spezial-Unterlegscheiben sorgfältig verwenden!!!)
•
Aktivierung des Analogeingangs durch Funktion 3 im Hauptmenü
Bedienungsanleitung - Seite 40
Revision
:
003
