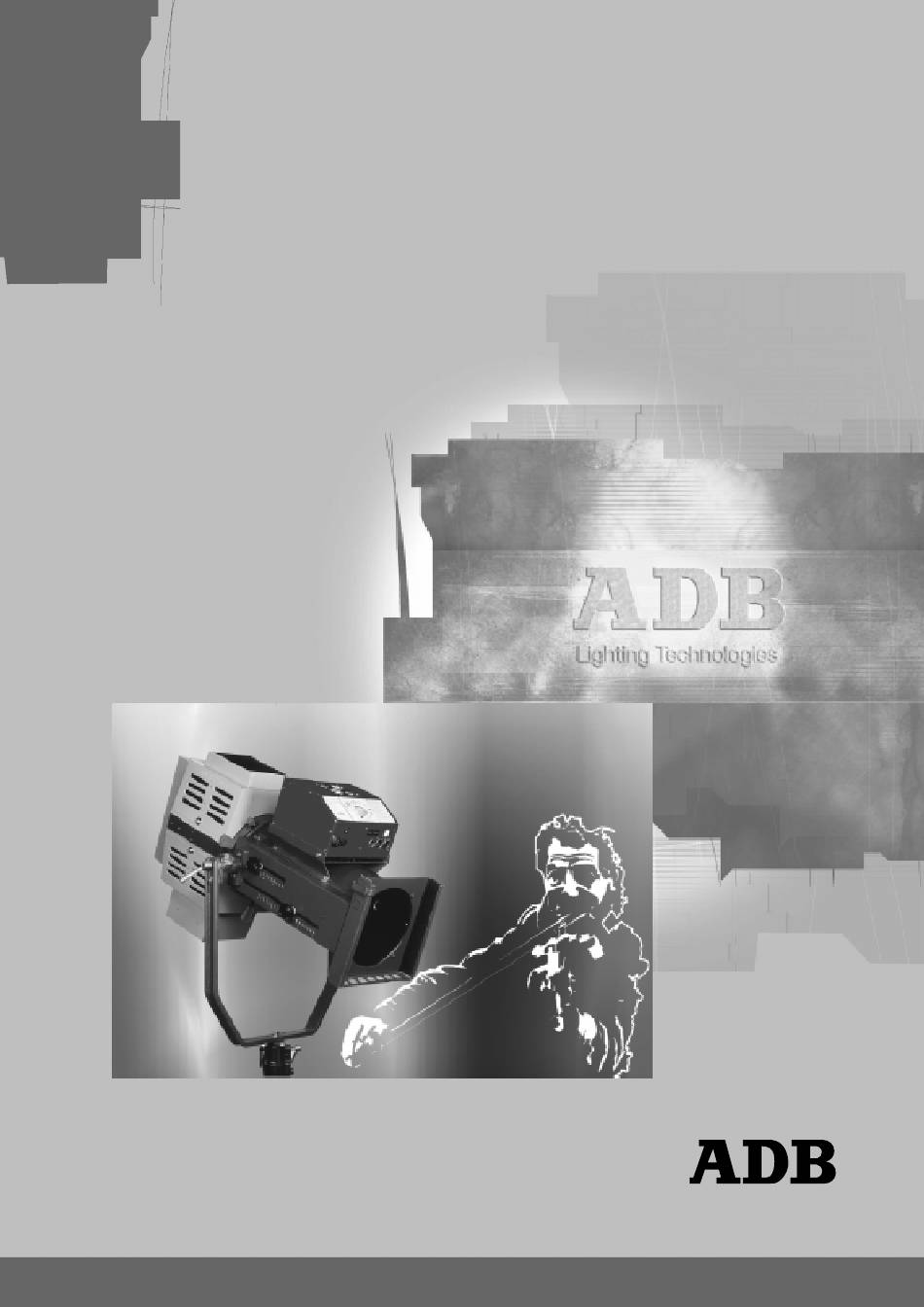

INGENIO
Der "Komponist" fürs Licht
Bedienungsanleitung
Lighting Technologies
MD 6014
®
INGENIO
Lighting Technologies
Seite
1
Rev. : 001
1106.06.014

Werbung

loading

Inhaltszusammenfassung für ADB INGENIO

  • Seite 1 INGENIO ® INGENIO Der "Komponist" fürs Licht Bedienungsanleitung Lighting Technologies Seite Rev. : 001 Lighting Technologies MD 6014 1106.06.014...
  • Seite 2 INGENIO Seite Rev. : 001 Lighting Technologies...
  • Seite 3 5.2.1.4 Programm 03/53 5.2.1.5 Programm 99 5.2.1.6 Programm 00 5.2.2 DMX Adresse 5.2.3 Betriebsanzeige 5.2.4 Weißtaste 5.2.5 Temperaturanzeige 5.2.6 DMX signal 5.3 Betrieb mehrerer INGENIO ® ' s 6 Fehlersuche Anhang 7 Technische Daten 8 Garantie 9 Konformitätserklärung Seite Rev. : 001...
  • Seite 4 INGENIO 1 Sicherheitshinweise • Alle Anweisungen in der Bedienungsanleitung vor Inbetriebnahme lesen! • Verwenden Sie das Gerät ausschließlich für den beschriebenen Zweck! • Das nicht eingebaute Gerät darf außer zu Reinigungszwecken nicht in Betrieb genommen • Stellen Sie keine elektrische Verbindung zum Netz her, wenn Sie im Wasser stehen, nasse Hände haben oder wenn die Steckverbinder...
  • Seite 5 Sollten Einzelteile fehlen, wenden Sie sich bitte an Ihren Vertriebspartner. 3 Hinweise zum Transport des Gerätes Soll der INGENIO ® transportiert werden, muß vor dem Abschalten des Gerätes die Weißtaste gedrückt werden, damit die Blende und die Farbmiscelemente in die Grundstellung ( =Transportstellung ) gebracht werden.
  • Seite 6 3 Blechtreibschrauben 3,5x7 befestigt. Längere Schrauben dürfen auf keinen Fall verwendet werden, da sonst der Zoombereich des Scheinwerfers blockiert wird. Anschließend wird dar INGENIO ® mit 4 Schrauben M6x10 und Unterlegscheiben an den Trägerlaschen bafestigt. Längere Schrauben dürfen auf keinen Fall verwendet werden, da sonst Bauteile im innern des Gerätes beschädigt werden...
  • Seite 7 Umbauarbeiten am Tubus Vor dem Umbau müssen zur Vermeidung von Beschädigungen die Linsen ausgebaut werden. Um den INGENIO ® montieren zu können, muß die vordere Feldblende und das untere Distanzblech entfernt werden. Die vordere Feldblende ist mit Punktschweissungen befestigt, die aufgebohrt werden müssen.
  • Seite 8 INGENIO Frontplatte Seite Rev. : 001 Lighting Technologies...
  • Seite 9 INGENIO 5 Betrieb 5.1 Anschllüsse 5.1.1 Netzbuchse Der INGENIO ® wird mit einer Kabelbuchse Neutrik ® PowerCon NAC3FCA ausgeliefert. Vor der ersten Inbetriebnahme muß ein Netzkabel mit entsprechendem länderspezifischen Stecker montiert werden. Hinweise zur Montage der Kabelbuchse sowie Ver- und Entriegelung der Verbindung entnehmen Sie bitte beiliegendem Merkblatt.
  • Seite 10 INGENIO 5.1.4 Analogeingang (optional) Der INGENIO ® kann bei entsprechender Austrüstung auch mit einem analogen Lichtstellpult, das mit einer Steuerspannung 0-10V arbeitet, angesteuert werden. Hierzu müssen am Lichtstellpult 6 Kanäle verfügbar sein. Steckerbelegung siehe Anhang. Kanal Belegung Farbe Sättigung Helligkeit...
  • Seite 11 16 bit wie 02 16 bit wie 03 16 bit Reinigung 8 bit Transport Tabelle: Verfügbare Programme 5.2.1.1 Reglerbelegung Im normalen Betrieb benötigt der INGENIO ® fünf DMX- Kanäle. Kanal Funktion Farbe Farbsättigung Helligkeit Streuung / Diffuser Slow Tabelle: typische Kanalbelegung Seite 11 Rev.
  • Seite 12 Übergang zwischen den Farben vom menschlichen Auge kaum mehr wahrzunehmen ist. Pulte, die mit 8 bit Autlösung arbeiten, benötigen im 16-bit-Betrieb die doppelte Anzahl an Kanälen pro INGENIO ®. Jeweils zwei hintereinanderliegende Kanäle werden zu einem Kanal mit der Auflösung 16 bit zusammengefasst (s.Tabelle).
  • Seite 13 Die Funktionen Diffus und Slow sind nicht verfügbar. 5.2.1.4 Programm 03/53 Außer der Funktion Helligkeit sind keine Funktionen verfügbar. Der INGENIO ® wird als sehr schnelle und leise optische Blende verwendet. 5.2.1.5 Programm 99 Je nach Stellung des Reglers werden die Farbmischelemente zur Reinigung zugänglich.
  • Seite 14 Temperatur trotz Maximalleistung des Lüftens weiterhin an,wird dies durch Aufleuchten der roten Leuchte 11 angezeigt. Ab einer bestimmten Temperatur schaltet der INGENIO ® auf weiß, da dadurch die Temperatur im Innern des Gerätes am schnellsten wieder auf zulässige Werte absinkt.
  • Seite 15 5.3 Betrieb mehrer INGENIO ® ' s Die DMX-Signalleitungen werden durchgeschliffen. Die Anzahl der in der Signalkette befindlichen INGENIO ® 's ist unbegrenzt, da jedes Gerät das DMX-Signal wieder auf den Anfangswert verstärkt. Das letzte Gerät benötigt keinen Abschlußwiderstand. Das Einstellen mehrerer Geräte auf diesselbe DMX-Adresse bewirkt synchrones Verhalten dieser Geräte.
  • Seite 16 INGENIO Anhang Seite 16 Rev. : 001 Lighting Technologies...
  • Seite 17 INGENIO 7 Technische Daten Betriebspannung 230V/60Hz oder 11 5V/ 50Hz Sicherung 100 mA T max. zulässige Lichtleistung 1200W Abmessungen (BxHxT) 220x330x193mm benötigter Ausschnitt im Tubus (LxB) 132x31 mm Durchmesser des Lichtdurchlasses 70mm typ. Wechselgeschwindigkeit <0,5s DMX-Anschluß 5-pol. XLR (DMX512/1990USITT) max. zulässige Temperatur 45°C...
  • Seite 18 INGENIO Belegung Analogeingang Pin 2 GND Pin 4 Kanal 3/ Pin 5 Kanal 2/Sättigung Helligkeit Pin 1 Kanal 4/ Pin 3 Kanal 1/Diffus Farbe Pin 6 Kanal 5/ Pin 7 Kanal 6/Analog v Slow Pin 8 + 24V/100mA Belegung DMX-Eingang...
  • Seite 19 INGENIO 8 Garantie Auf den INGENIO ® wird eine Garantie von 12 Monaten ab Auslieferung gewährt. Der Garantieanspruch verfällt, wenn • der INGENIO ® unsachgemäß oder außerhalb der spezifzierten technischen Daten betrieben wurde, oder • das Gehäuse geöffnet wurde. Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.
  • Seite 20 Grafing, 20.01.1997 leit. Dipl.lng. (FH) KlausWelm Erstellungsdatum dieser Version: 08.01.1997 INGENIO ist ein geschütztes Markenzeichen der BBA - Klaus Welm, Grafing/München ENlspot und UNlspot sind geschützte Markenzeichen der Emil Niethammer GmbH, Stuttgart PowerCon id ein geschütztes Markenzeichen der Neutrik AG, Schaan Für etwaige Schäden, die durch Verwendung dieses Gerätes...
  • Seite 21 INGENIO Seite 21 Rev. : 001 Lighting Technologies...
  • Seite 22 Factory & group logistics centre: Zone industrielle Rouvroy F-02100 Saint-Quentin Tel : 33.3.23.06.35.70 Fax : 33.3.23.67.66.56 E-Mail : adb.fr@adblighting.com ADB - Ihr Partner für Licht - Zertifiziert nach ISO 9001 : 2000 Lighting Technologies Seite 22 www.adblighting.com Rev. : 001 Lighting Technologies...
