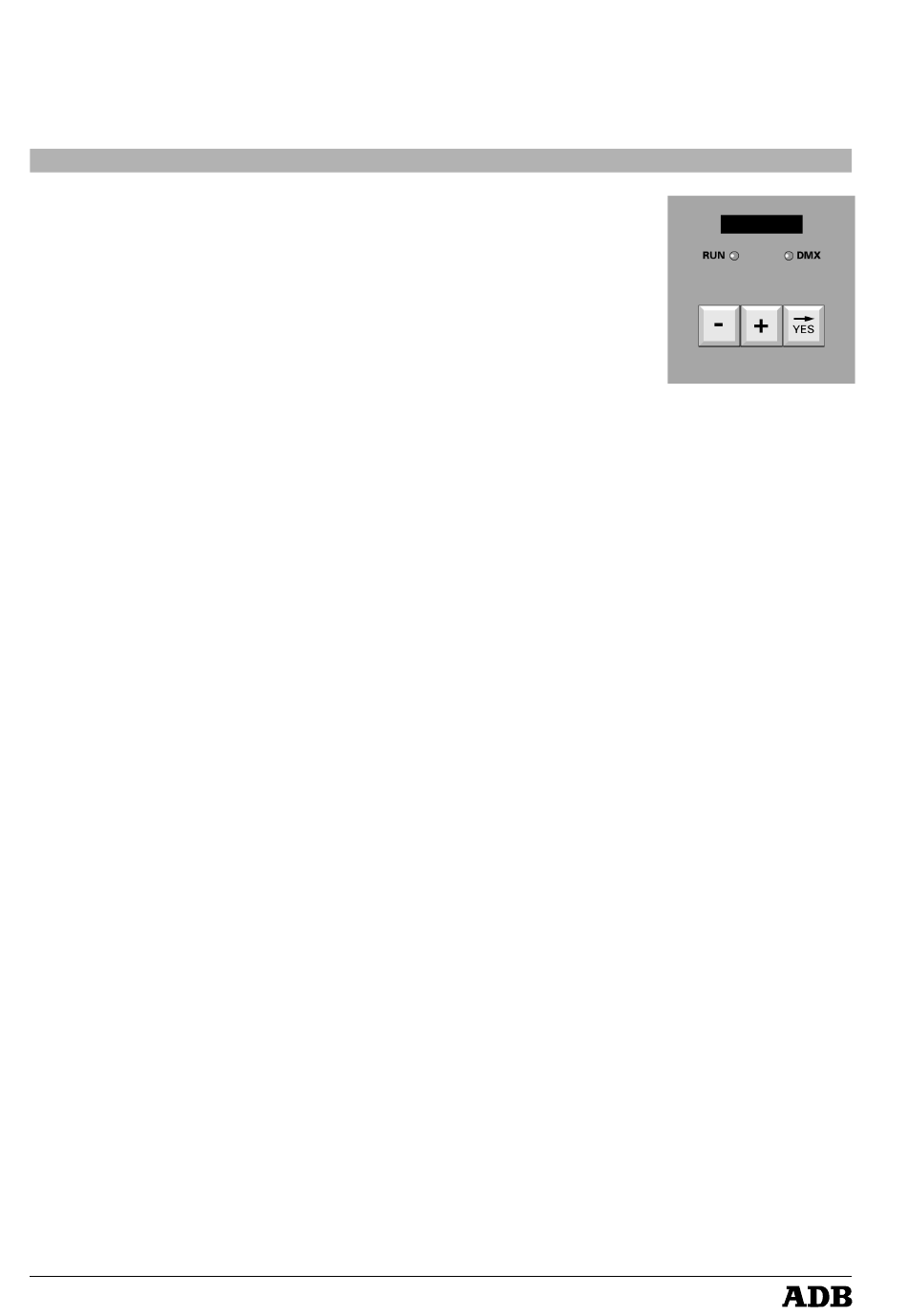

MICROPACK
MICRORACK 25
Warnmeldungen (wichtig!)
In kritischen Situationen zeigt die Anzeige blinkende Warnmeldungen an. Alle Arbeiten im Inneren
des Dimmers dürfen nur von qualifiziertem Personal durchgeführt werden.
400 V
Diese Meldung weist Sie darauf hin, daß an mindestens einer der Phasen Überspannung anliegt.
Der Dimmer hat sich automatisch abgeschaltet und die Dimmer arbeiten nicht.
Maßnahmen
•
MICROPACK/MICRORACK 25 sofort vom Netz trennen
Hinweis: Wenn diese Maßnahme unverzüglich ergriffen wird (in weniger als einer Minute) setzt
sich der Dimmer automatisch zurück und ist unmittelbar nach Wiederherstellen der korrekten
Netzspannung wieder einsatzbereit.
•
Prüfen Sie, ob der Neutralleiter ordnungsgemäß angeschlossen ist
•
Überprüfen Sie die Versorgungsspannung jeweils zwischen den Phasen und dem Neutralleiter.
Sie muß im Bereich 198V bis 264V (230V +/- 14 %) liegen.
Zwei Beispiele für typische Verdrahtungsfehler in 3-phasigen Systemen:
•
Fehler Nr. 1: Vertauschung von Neutralleiter und einer Phase; wenn z.B. L3 und N vertauscht
werden, beträgt die Spannung zwischen L3 und Neutralleiter normale ± 230V, und bei den
anderen Phasen beträgt die Spannung zwischen Phase und Normal ± 400V.
•
Fehler Nr. 2: Der Neutralleiter ist nicht angeschlossen.
Diese Fehler sind gefährlich! Lassen Sie die elektrischen Anschlüsse ausschließlich durch
qualifiziertes Personal vornehmen.
Temp
MICROPACK/MICRORACK 25 ist mit Schaltungen zum Schutz gegen Übertemperatur
ausgestattet. Wenn die blinkende Meldung "Temp" erscheint, bedeutet dies, daß die
Innentemperatur steigt und daß der Dimmer allmählich die Werte aller Dimmer zurückfährt.
Überprüfen Sie bitte:
•
die Raumtemperatur
•
den Lüfter
•
die Luftansaug-Öffnungen in der Bodenplatte
•
die Luftaustritts-Öffnung und den Lüfter auf der Gerätevorderseite
•
die Seiten, die ebenfalls als Kühlflächen wirksam sind
Lesen Sie bitte den Abschnitt "Übertemperatur - Langsames Herunterfahren" im Kapitel "Wartung"
Die Anzeigen "Run" und "DMX" sowie die alphanumerische Anzeige leuchten nicht
Der Mikroprozessor ist nicht in Betrieb. Die Ursache hierfür kann eine unzulässige Spannung an
Phase 1 sein (zu hoch oder zu niedrig). Trennen Sie den Dimmer sofort vom Netz. Lesen Sie bitte
den Abschnitt über die Warnmeldung "400V" (weiter oben) nach. Überprüfen Sie die interne
Sicherung F2 (Phase L1) auf der Mikroprozessor-Platine PCB 1337, PCB 1410. Lesen Sie bitte
den Abschnitt "Netzversorgung" im Kapitel "Fehlersuchfunktionen".
Fan
Die Meldung "Fan" weist Sie auf Fehler im Bereich des Lüfters hin. Die Zwangsbelüftung ist für
zuverlässigen Dauerbetrieb bei hoher Belastung unverzichtbar. Der Mikroprozessor überwacht
und steuert die Aktivität des Lüfters. Hierdurch wird die Lebensdauer des Lüfters erhöht und die
Lüfter-Laufgeräusche werden reduziert. Steuerung der Lüftergeschwindigkeit: wenn z.B. die
Temperatur im Dimmer niedrig ist und nur ein Dimmer im Betrieb und auf einen niedrigen Wert
eingestellt ist, wird der Lüfter angehalten. Dies ist beim automatischen Test (Lauflicht) deutlich zu
erkennen.
"No L2" und "No L3"
Fehlende Phasen: An L2 liegt keine (oder zu niedrige) Spannung an. Konsultieren Sie bitte die
Fehlersuch-Diagramme am Ende dieses Handbuchs. Überprüfen Sie die Netzversorgung. Wenn
die Netzversorgung einwandfrei ist, trennen Sie den Dimmer vom Netz und überprüfen Sie die
internen Sicherungen F1 (Phase L3) und F3 (Phase L2).
Bedienungsanleitung - Seite 26
Revision
:
003
