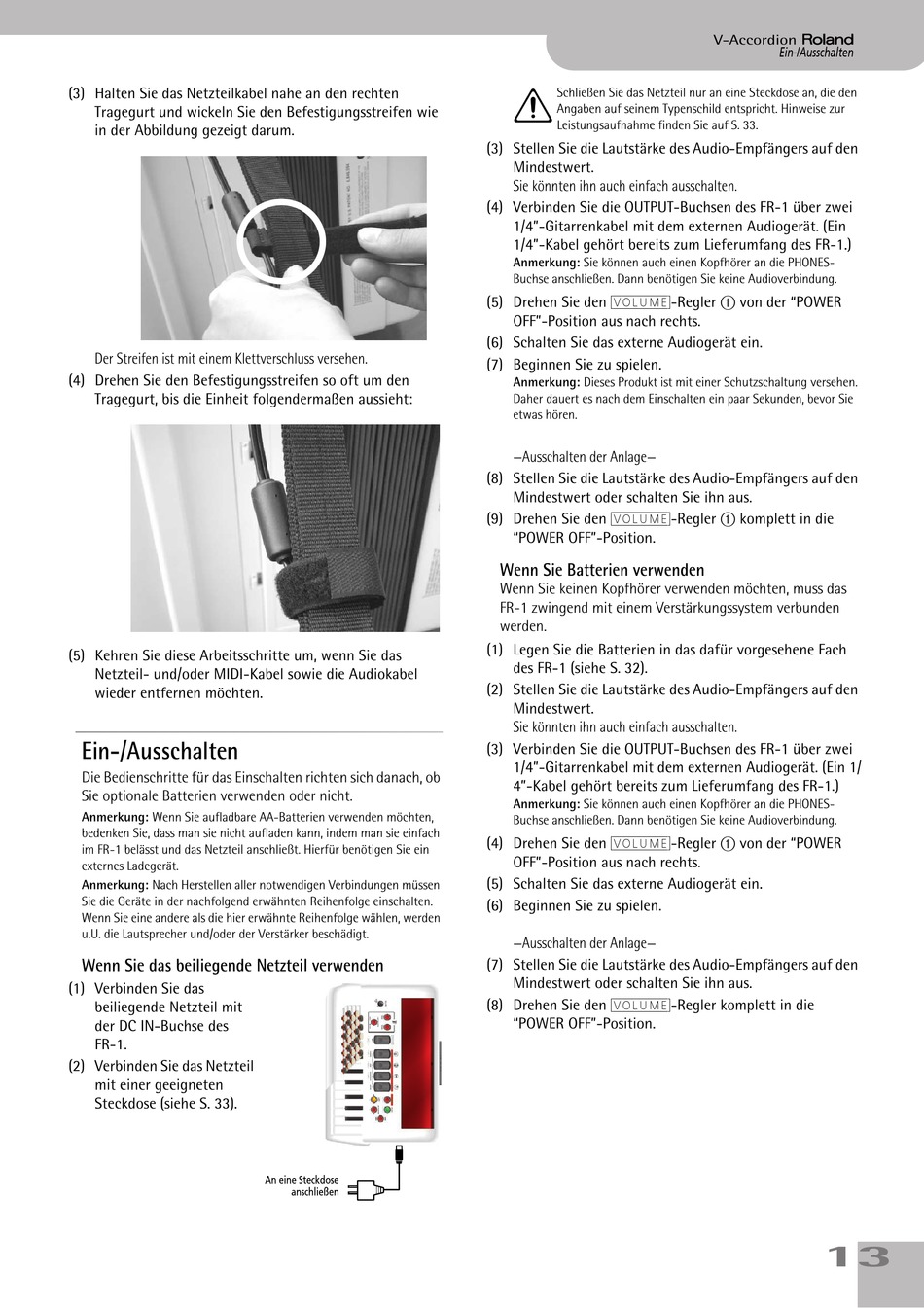

(3) Halten Sie das Netzteilkabel nahe an den rechten
Tragegurt und wickeln Sie den Befestigungsstreifen wie
in der Abbildung gezeigt darum.
Der Streifen ist mit einem Klettverschluss versehen.
(4) Drehen Sie den Befestigungsstreifen so oft um den
Tragegurt, bis die Einheit folgendermaßen aussieht:
(5) Kehren Sie diese Arbeitsschritte um, wenn Sie das
Netzteil- und/oder MIDI-Kabel sowie die Audiokabel
wieder entfernen möchten.
Ein-/Ausschalten
Die Bedienschritte für das Einschalten richten sich danach, ob
Sie optionale Batterien verwenden oder nicht.
Anmerkung: Wenn Sie aufladbare AA-Batterien verwenden möchten,
bedenken Sie, dass man sie nicht aufladen kann, indem man sie einfach
im FR-1 belässt und das Netzteil anschließt. Hierfür benötigen Sie ein
externes Ladegerät.
Anmerkung: Nach Herstellen aller notwendigen Verbindungen müssen
Sie die Geräte in der nachfolgend erwähnten Reihenfolge einschalten.
Wenn Sie eine andere als die hier erwähnte Reihenfolge wählen, werden
u.U. die Lautsprecher und/oder der Verstärker beschädigt.
Wenn Sie das beiliegende Netzteil verwenden
(1) Verbinden Sie das
beiliegende Netzteil mit
der DC IN-Buchse des
FR-1.
(2) Verbinden Sie das Netzteil
mit einer geeigneten
Steckdose (siehe S. 33).
An eine Steckdose
anschließen
Schließen Sie das Netzteil nur an eine Steckdose an, die den
Angaben auf seinem Typenschild entspricht. Hinweise zur
Leistungsaufnahme finden Sie auf S. 33.
(3) Stellen Sie die Lautstärke des Audio-Empfängers auf den
Mindestwert.
Sie könnten ihn auch einfach ausschalten.
(4) Verbinden Sie die OUTPUT-Buchsen des FR-1 über zwei
1/4"-Gitarrenkabel mit dem externen Audiogerät. (Ein
1/4"-Kabel gehört bereits zum Lieferumfang des FR-1.)
Anmerkung: Sie können auch einen Kopfhörer an die PHONES-
Buchse anschließen. Dann benötigen Sie keine Audioverbindung.
(5) Drehen Sie den [VOLUME]-Regler A von der "POWER
OFF"-Position aus nach rechts.
(6) Schalten Sie das externe Audiogerät ein.
(7) Beginnen Sie zu spielen.
Anmerkung: Dieses Produkt ist mit einer Schutzschaltung versehen.
Daher dauert es nach dem Einschalten ein paar Sekunden, bevor Sie
etwas hören.
—Ausschalten der Anlage—
(8) Stellen Sie die Lautstärke des Audio-Empfängers auf den
Mindestwert oder schalten Sie ihn aus.
(9) Drehen Sie den [VOLUME]-Regler A komplett in die
"POWER OFF"-Position.
Wenn Sie Batterien verwenden
Wenn Sie keinen Kopfhörer verwenden möchten, muss das
FR-1 zwingend mit einem Verstärkungssystem verbunden
werden.
(1) Legen Sie die Batterien in das dafür vorgesehene Fach
des FR-1 (siehe S. 32).
(2) Stellen Sie die Lautstärke des Audio-Empfängers auf den
Mindestwert.
Sie könnten ihn auch einfach ausschalten.
(3) Verbinden Sie die OUTPUT-Buchsen des FR-1 über zwei
1/4"-Gitarrenkabel mit dem externen Audiogerät. (Ein 1/
4"-Kabel gehört bereits zum Lieferumfang des FR-1.)
Anmerkung: Sie können auch einen Kopfhörer an die PHONES-
Buchse anschließen. Dann benötigen Sie keine Audioverbindung.
(4) Drehen Sie den [VOLUME]-Regler A von der "POWER
OFF"-Position aus nach rechts.
(5) Schalten Sie das externe Audiogerät ein.
(6) Beginnen Sie zu spielen.
—Ausschalten der Anlage—
(7) Stellen Sie die Lautstärke des Audio-Empfängers auf den
Mindestwert oder schalten Sie ihn aus.
(8) Drehen Sie den [VOLUME]-Regler komplett in die
"POWER OFF"-Position.
r
V-Accordion
Ein-/Ausschalten
13
