INSTALLATION
MONTAGE

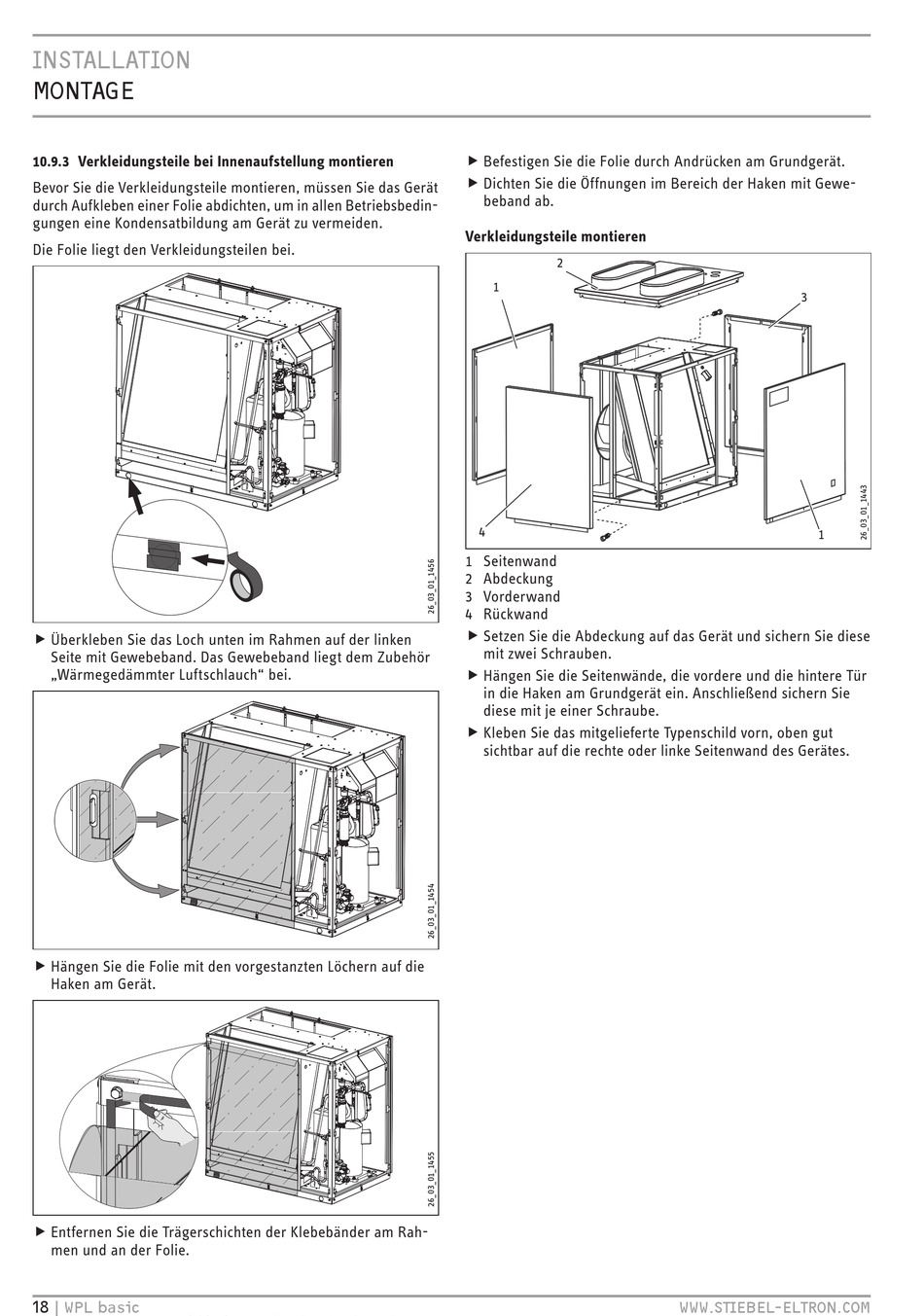

10.9.3 Verkleidungsteile bei Innenaufstellung montieren

Bevor Sie die Verkleidungsteile montieren, müssen Sie das Gerät
durch Aufkleben einer Folie abdichten, um in allen Betriebsbedin-
gungen eine Kondensatbildung am Gerät zu vermeiden.
Die Folie liegt den Verkleidungsteilen bei.
f Überkleben Sie das Loch unten im Rahmen auf der linken f
Seite mit Gewebeband. Das Gewebeband liegt dem Zubehör
„Wärmegedämmter Luftschlauch" bei.
f Hängen Sie die Folie mit den vorgestanzten Löchern auf die f
Haken am Gerät.
f Entfernen Sie die Trägerschichten der Klebebänder am Rah- f
men und an der Folie.
18 | WPL basic
f Befestigen Sie die Folie durch Andrücken am Grundgerät. f
f Dichten Sie die Öffnungen im Bereich der Haken mit Gewe- f
beband ab.
Verkleidungsteile montieren
2
1
4
1 Seitenwand
2 Abdeckung
3 Vorderwand
4 Rückwand
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit zwei Schrauben.
f Hängen Sie die Seitenwände, die vordere und die hintere Tür f
in die Haken am Grundgerät ein. Anschließend sichern Sie
diese mit je einer Schraube.
f Kleben Sie das mitgelieferte Typenschild vorn, oben gut f
sichtbar auf die rechte oder linke Seitenwand des Gerätes.
3
1
