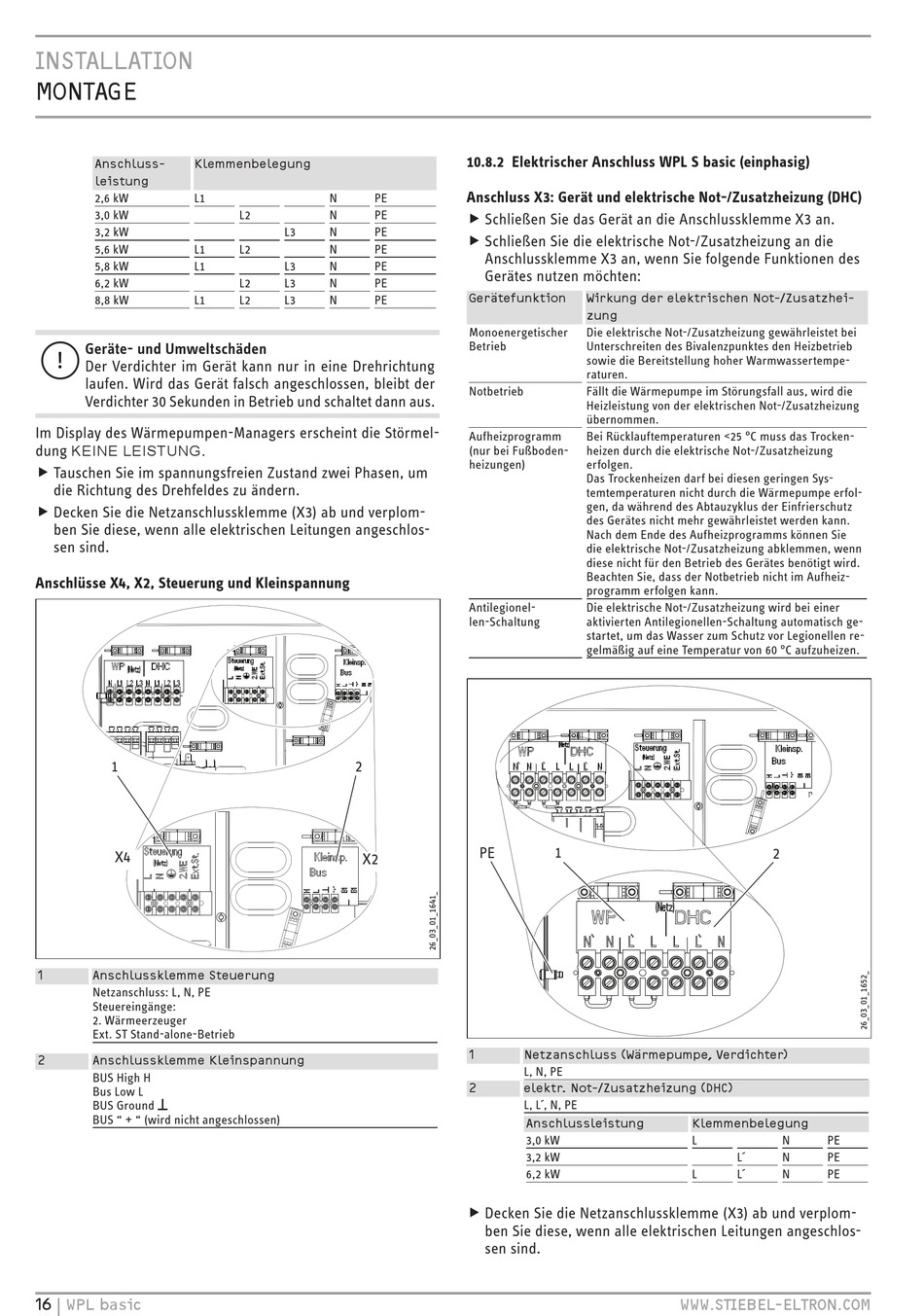

Elektrischer Anschluss Wpl S Basic (Einphasig) - STIEBEL ELTRON WPL 13 basic Bedienung Und Installation

INSTALLATION
MONTAGE
Anschluss- Klemmenbelegung
leistung
2,6 kW L1
3,0 kW
3,2 kW
5,6 kW L1
5,8 kW L1
6,2 kW
8,8 kW L1
Geräte- und Umweltschäden
!
Der Verdichter im Gerät kann nur in eine Drehrichtung
laufen. Wird das Gerät falsch angeschlossen, bleibt der
Verdichter 30 Sekunden in Betrieb und schaltet dann aus.
Im Display des Wärmepumpen-Managers erscheint die Störmel-
.
dung KEINE LEISTUNG
f Tauschen Sie im spannungsfreien Zustand zwei Phasen, um f
die Richtung des Drehfeldes zu ändern.
f Decken Sie die Netzanschlussklemme (X3) ab und verplom- f
ben Sie diese, wenn alle elektrischen Leitungen angeschlos-
sen sind.
Anschlüsse X4, X2, Steuerung und Kleinspannung
1
X4
1 Anschlussklemme Steuerung
Netzanschluss: L, N, PE
Steuereingänge:
2. Wärmeerzeuger
Ext. ST Stand-alone-Betrieb
2 Anschlussklemme Kleinspannung
BUS High H
Bus Low L
BUS Ground
BUS " + " (wird nicht angeschlossen)
16 | WPL basic
N PE
L2 N PE
L3 N PE
L2 N PE
L3 N PE
L2 L3 N PE
L2 L3 N PE
2
X2

10.8.2 Elektrischer Anschluss WPL S basic (einphasig)

Anschluss X3: Gerät und elektrische Not-/Zusatzheizung (DHC)
f Schließen Sie das Gerät an die Anschlussklemme X3 an. f
f Schließen Sie die elektrische Not-/Zusatzheizung an die f
Anschlussklemme X3 an, wenn Sie folgende Funktionen des
Gerätes nutzen möchten:
Gerätefunktion Wirkung der elektrischen Not-/Zusatzhei-
zung
Monoenergetischer Die elektrische Not-/Zusatzheizung gewährleistet bei
Betrieb Unterschreiten des Bivalenzpunktes den Heizbetrieb
sowie die Bereitstellung hoher Warmwassertempe-
raturen.
Notbetrieb Fällt die Wärmepumpe im Störungsfall aus, wird die
Heizleistung von der elektrischen Not-/Zusatzheizung
übernommen.
Aufheizprogramm Bei Rücklauftemperaturen <25 °C muss das Trocken-
(nur bei Fußboden- heizen durch die elektrische Not-/Zusatzheizung
heizungen) erfolgen.
Das Trockenheizen darf bei diesen geringen Sys-
temtemperaturen nicht durch die Wärmepumpe erfol-
gen, da während des Abtauzyklus der Einfrierschutz
des Gerätes nicht mehr gewährleistet werden kann.
Nach dem Ende des Aufheizprogramms können Sie
die elektrische Not-/Zusatzheizung abklemmen, wenn
diese nicht für den Betrieb des Gerätes benötigt wird.
Beachten Sie, dass der Notbetrieb nicht im Aufheiz-
programm erfolgen kann.
Antilegionel- Die elektrische Not-/Zusatzheizung wird bei einer
len-Schaltung aktivierten Antilegionellen-Schaltung automatisch ge-
startet, um das Wasser zum Schutz vor Legionellen re-
gelmäßig auf eine Temperatur von 60 °C aufzuheizen.
1
PE
1 Netzanschluss (Wärmepumpe, Verdichter)
L, N, PE
2 elektr. Not-/Zusatzheizung (DHC)
L, L´, N, PE
Anschlussleistung
3,0 kW
3,2 kW
6,2 kW
f Decken Sie die Netzanschlussklemme (X3) ab und verplom- f
ben Sie diese, wenn alle elektrischen Leitungen angeschlos-
sen sind.
2
Klemmenbelegung
L N PE
L´ N PE
L L´ N PE
