INSTALLATION
MONTAGE
Anschlüsse X4, X2, Steuerung und Kleinspannung
1
X4
1 Anschlussklemme Steuerung
Netzanschluss: L, N, PE
Steuereingänge:
2. Wärmeerzeuger
Ext. ST Stand-alone-Betrieb
2 Anschlussklemme Kleinspannung
BUS High H
Bus Low L
BUS Masse
BUS " + " (wird nicht angeschlossen)

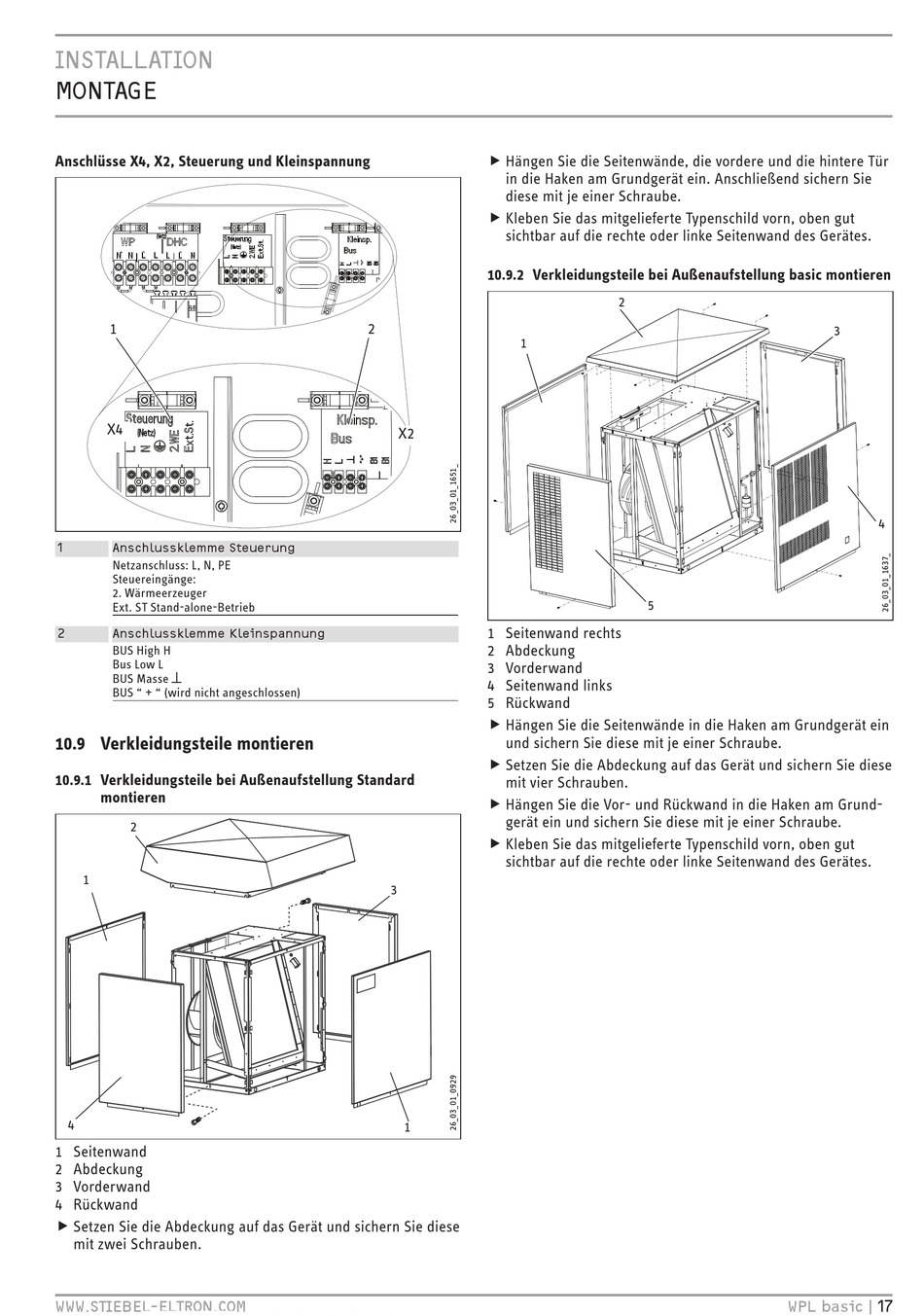

10.9 Verkleidungsteile montieren

10.9.1 Verkleidungsteile bei Außenaufstellung Standard
montieren
2
1
4
1 Seitenwand
2 Abdeckung
3 Vorderwand
4 Rückwand
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit zwei Schrauben.
WWW.STIEBEL-ELTRON.COM
f Hängen Sie die Seitenwände, die vordere und die hintere Tür f
in die Haken am Grundgerät ein. Anschließend sichern Sie
diese mit je einer Schraube.
f Kleben Sie das mitgelieferte Typenschild vorn, oben gut f
sichtbar auf die rechte oder linke Seitenwand des Gerätes.
10.9.2 Verkleidungsteile bei Außenaufstellung basic montieren
2
1
X2
1 Seitenwand rechts
2 Abdeckung
3 Vorderwand
4 Seitenwand links
5 Rückwand
f Hängen Sie die Seitenwände in die Haken am Grundgerät ein f
und sichern Sie diese mit je einer Schraube.
f Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese f
mit vier Schrauben.
f Hängen Sie die Vor- und Rückwand in die Haken am Grund- f
gerät ein und sichern Sie diese mit je einer Schraube.
f Kleben Sie das mitgelieferte Typenschild vorn, oben gut f
sichtbar auf die rechte oder linke Seitenwand des Gerätes.
3
1
2
5
WPL basic |
3
4
