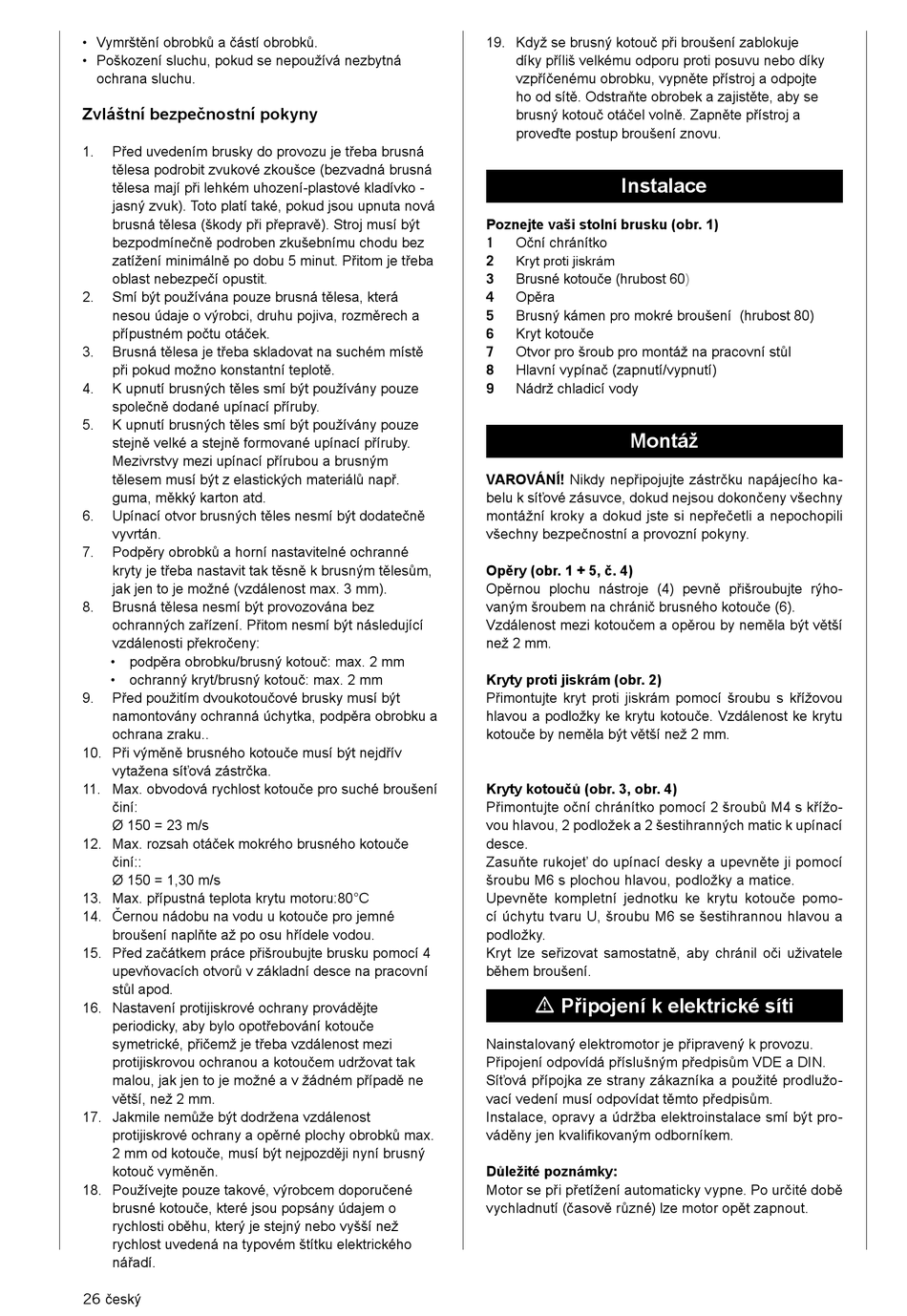

• Vymrštění obrobků a částí obrobků.
• Poškození sluchu, pokud se nepoužívá nezbytná
ochrana sluchu.
Zvláštní bezpečnostní pokyny
1. Před uvedením brusky do provozu je třeba brusná
tělesa podrobit zvukové zkoušce (bezvadná brusná
tělesa mají při lehkém uhození-plastové kladívko -
jasný zvuk). Toto platí také, pokud jsou upnuta nová
brusná tělesa (škody při přepravě). Stroj musí být
bezpodmínečně podroben zkušebnímu chodu bez
zatížení minimálně po dobu 5 minut. Přitom je třeba
oblast nebezpečí opustit.
2. Smí být používána pouze brusná tělesa, která
nesou údaje o výrobci, druhu pojiva, rozměrech a
přípustném počtu otáček.
3. Brusná tělesa je třeba skladovat na suchém místě
při pokud možno konstantní teplotě.
4. K upnutí brusných těles smí být používány pouze
společně dodané upínací příruby.
5. K upnutí brusných těles smí být používány pouze
stejně velké a stejně formované upínací příruby.
Mezivrstvy mezi upínací přírubou a brusným
tělesem musí být z elastických materiálů např.
guma, měkký karton atd.
6. Upínací otvor brusných těles nesmí být dodatečně
vyvrtán.
7. Podpěry obrobků a horní nastavitelné ochranné
kryty je třeba nastavit tak těsně k brusným tělesům,
jak jen to je možné (vzdálenost max. 3 mm).
8. Brusná tělesa nesmí být provozována bez
ochranných zařízení. Přitom nesmí být následující
vzdálenosti překročeny:
• podpěra obrobku/brusný kotouč: max. 2 mm
• ochranný kryt/brusný kotouč: max. 2 mm
9. Před použitím dvoukotoučové brusky musí být
namontovány ochranná úchytka, podpěra obrobku a
ochrana zraku..
10. Při výměně brusného kotouče musí být nejdřív
vytažena síťová zástrčka.
11. Max. obvodová rychlost kotouče pro suché broušení
činí:
Ø 150 = 23 m/s
12. Max. rozsah otáček mokrého brusného kotouče
činí::
Ø 150 = 1,30 m/s
13. Max. přípustná teplota krytu motoru:80°C
14. Černou nádobu na vodu u kotouče pro jemné
broušení naplňte až po osu hřídele vodou.
15. Před začátkem práce přišroubujte brusku pomocí 4
upevňovacích otvorů v základní desce na pracovní
stůl apod.
16. Nastavení protijiskrové ochrany provádějte
periodicky, aby bylo opotřebování kotouče
symetrické, přičemž je třeba vzdálenost mezi
protijiskrovou ochranou a kotoučem udržovat tak
malou, jak jen to je možné a v žádném případě ne
větší, než 2 mm.
17. Jakmile nemůže být dodržena vzdálenost
protijiskrové ochrany a opěrné plochy obrobků max.
2 mm od kotouče, musí být nejpozději nyní brusný
kotouč vyměněn.
18. Používejte pouze takové, výrobcem doporučené
brusné kotouče, které jsou popsány údajem o
rychlosti oběhu, který je stejný nebo vyšší než
rychlost uvedená na typovém štítku elektrického
nářadí.
26 český
19. Když se brusný kotouč při broušení zablokuje
díky příliš velkému odporu proti posuvu nebo díky
vzpříčenému obrobku, vypněte přístroj a odpojte
ho od sítě. Odstraňte obrobek a zajistěte, aby se
brusný kotouč otáčel volně. Zapněte přístroj a
proveďte postup broušení znovu.

Instalace

Poznejte vaši stolní brusku (obr. 1)
1 Oční chránítko
2
Kryt proti jiskrám
3 Brusné kotouče (hrubost
4 Opěra
Brusný kámen pro mokré broušení (hrubost 80)
5
Kryt kotouče
6
Otvor pro šroub pro montáž na pracovní stůl
7
Hlavní vypínač (zapnutí/vypnutí)
8
Nádrž chladicí vody
9
Montáž
VAROVÁNÍ! Nikdy nepřipojujte zástrčku napájecího ka-
belu k síťové zásuvce, dokud nejsou dokončeny všechny
montážní kroky a dokud jste si nepřečetli a nepochopili
všechny bezpečnostní a provozní pokyny.
Opěry (obr. 1 + 5, č. 4)
Opěrnou plochu nástroje (4) pevně přišroubujte rýho-
vaným šroubem na chránič brusného kotouče (6).
Vzdálenost mezi kotoučem a opěrou by neměla být větší
než 2 mm.
Kryty proti jiskrám (obr. 2)
Přimontujte kryt proti jiskrám pomocí šroubu s křížovou
hlavou a podložky ke krytu kotouče. Vzdálenost ke krytu
kotouče by neměla být větší než 2 mm.
Kryty kotoučů (obr. 3, obr. 4)
Přimontujte oční chránítko pomocí 2 šroubů M4 s křížo-
vou hlavou, 2 podložek a 2 šestihranných matic k upínací
desce.
Zasuňte rukojeť do upínací desky a upevněte ji pomocí
šroubu M6 s plochou hlavou, podložky a matice.
Upevněte kompletní jednotku ke krytu kotouče pomo-
cí úchytu tvaru U, šroubu M6 se šestihrannou hlavou a
podložky.
Kryt lze seřizovat samostatně, aby chránil oči uživatele
během broušení.
m Připojení k elektrické síti
Nainstalovaný elektromotor je připravený k provozu.
Připojení odpovídá příslušným předpisům VDE a DIN.
Síťová přípojka ze strany zákazníka a použité prodlužo-
vací vedení musí odpovídat těmto předpisům.
Instalace, opravy a údržba elektroinstalace smí být pro-
váděny jen kvalifikovaným odborníkem.
Důležité poznámky:
Motor se při přetížení automaticky vypne. Po určité době
vychladnutí (časově různé) lze motor opět zapnout.
60)
