3.1.2

Montage des Messeinsatzes

Die Montage des Messeinsatzes ist für alle Spannelemente gleich.
Benetzen Sie die Spitze des Messeinsatzes mit ausreichend Wärmeleitpaste. Wärmeleit-
paste ist bei dieser Gerätefamilie für gute Messergebnisse zwingend erforderlich!
Führen Sie nun den Messeinsatz in die entsprechende Bohrung ein. Der Einsatz kann auf
zwei Arten positioniert werden. Wählen Sie die Position, die später die einfachere Kabel-
führung ermöglicht.
Ziehen Sie als letzten Schritt die Messeinsatzverschraubung am unteren Ende des Mes-
seinsatzes an (siehe Abbildung 3). Dazu ist kein Werkzeug erforderlich. Versuchen Sie
nicht, bei Ausführungen mit Messumformer oder Feldgehäuse am Gehäuse zu drehen. Sie
können den Messeinsatz dadurch zerstören!
Verschieben oder drehen Sie niemals das Spannelement mit eingesetztem Messeinsatz.
Dieses kann dadurch beschädigt oder zerstört werden!

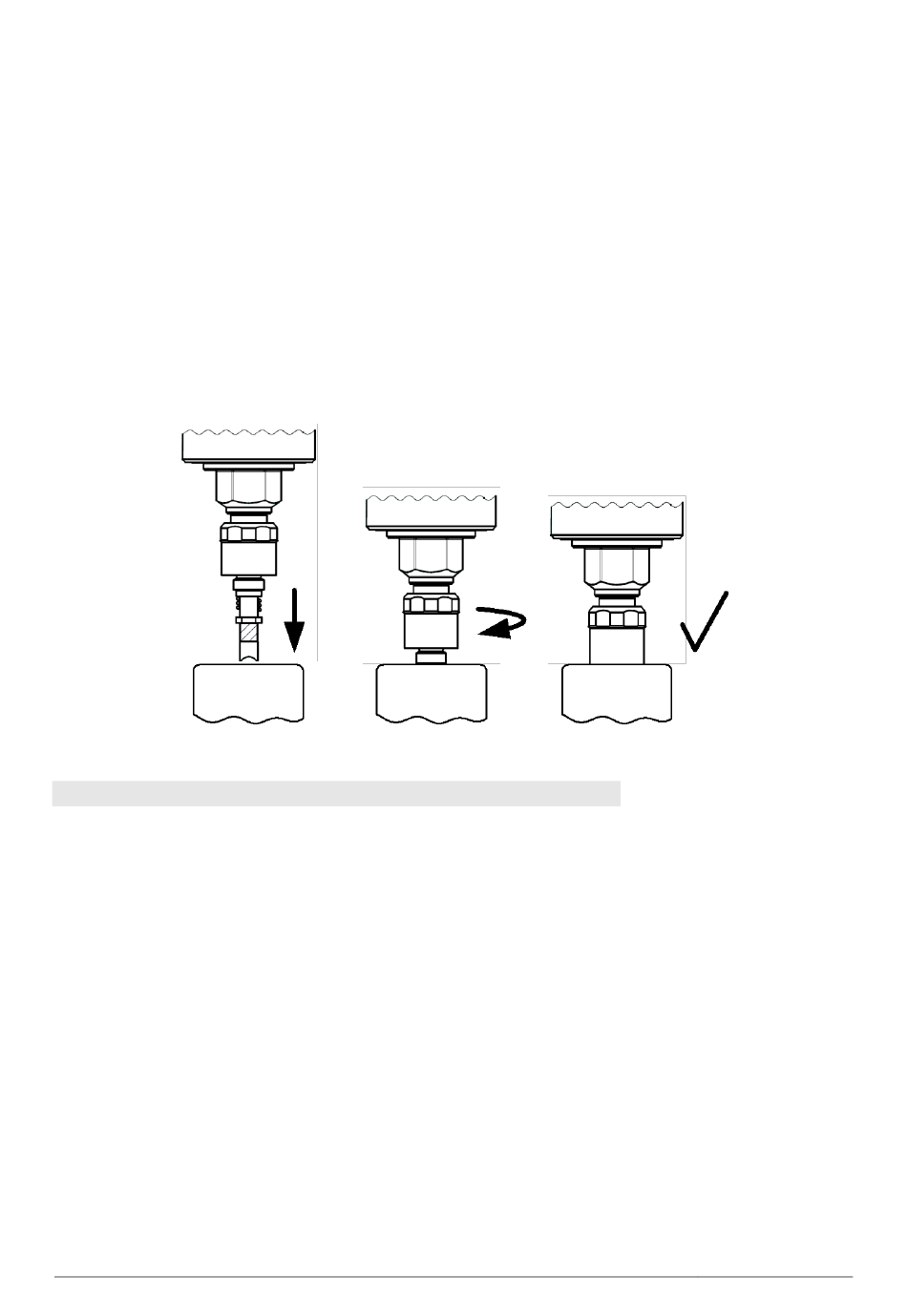

Abbildung 3: Schritte zur Montage des Messeinsatzes
3.2

Display montieren / demontieren

Zur Demontage des Displays drehen Sie den Deckel des Gerätes ab und ziehen das Dis-
play heraus. Drei kleine Stege am Umfang des Displays (alle 120°) erleichtern das Abzie-
hen.
Das Displaykabel können Sie am Display oder am Klemmen-Modul lösen. Achten Sie
beim Wiederanschließen der Leitung auf die Polarität (rote Ader). Der Stecker lässt sich
sonst nicht stecken.
Beim Aufstecken des Displays können Sie die Ausrichtung frei wählen. Schrauben Sie
anschließend den Deckel wieder fest auf.
BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on
Seite 4/20
