Druckmessumformer und Druckmittler stellen ein geschlossenes System dar und dürfen
nicht getrennt werden.
Weiterführende Informationen zum Betrieb mit Druckmittler finden Sie in dem Dokument
TA_031 im Internet unter www.labom.com.
3.2
Mechanische Installation
Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den Mess-
stoff beständig sind.
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
Die Einbaulage des Druckmesssystems ist frei wählbar. In der Standardausführung wird
der Messumformer werkseitig auf senkrechte Montage eingestellt. Eine abweichende Ein-
baulage kann bei einem kleinen Nennbereich eine Nullpunktkorrektur erfordern.
3.3
Display montieren / demontieren
Zur Demontage des Displays drehen Sie den Deckel des Gerätes ab und ziehen das Dis-
play heraus. Drei kleine Stege am Umfang des Displays (alle 120°) erleichtern das Abzie-
hen.
Das Displaykabel können Sie am Display oder am Klemmen-Modul lösen. Achten Sie
beim Wiederanschließen der Leitung auf die Polarität (rote Ader). Der Stecker lässt sich
sonst nicht stecken.
Beim Aufstecken des Displays können Sie die Ausrichtung frei wählen. Schrauben Sie
anschließend den Deckel wieder fest auf.
3.4
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
M12-Rundsteckverbinder
( )
(+)
BA_080 Rev 1J8 Druckmessumformer PASCAL CV4
(-)
n.c.

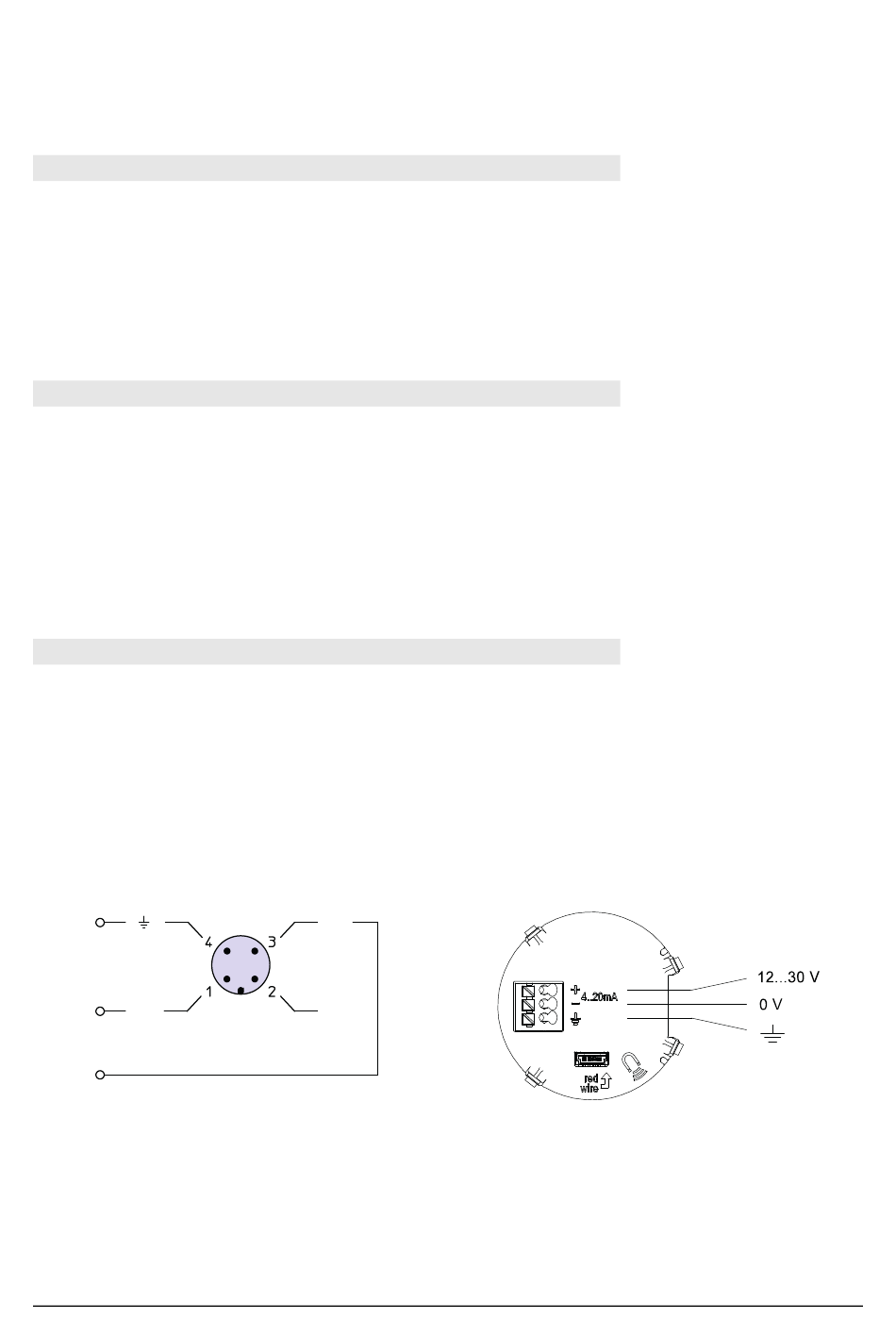

Bild 1: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
U
= 12...30 VDC
V
R
≤ (U
- 12 V) / 22 mA
B
V
Kabelverschraubung
Seite 3/24
