Technisches Handbuch
Raumtemperaturregler [SCN-RT1xPx.01]

4.5.3 PWM (schaltende PI-Regelung)

Folgende Einstellmöglichkeiten stehen zur Verfügung (hier: Regelungsart „Heizen"):

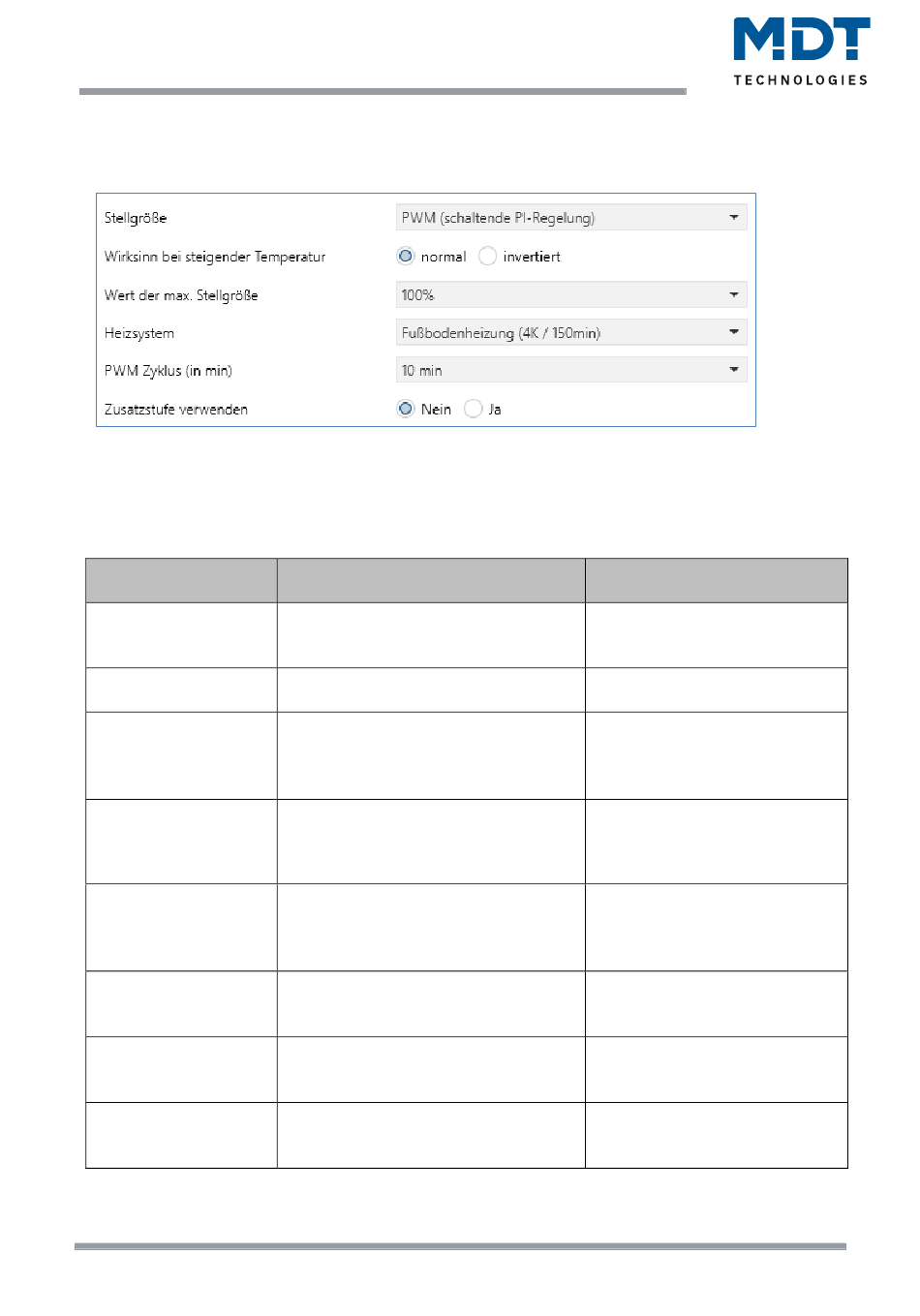

Abbildung 22: Einstellungen – PWM (schaltende PI-Regelung)
Die PWM-Regelung ist eine Weiterentwicklung zur PI-Regelung. Alle bei der PI-Regelung möglichen
Einstellungen können auch hier vorgenommen werden. Zusätzlich kann noch die PWM-Zyklus Zeit
eingestellt werden.
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die PWM-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max.
Stellgröße
Heizsystem
Kühlsystem
Proportionalbereich
(in K)
Nachstellzeit (in min)
PWM Zyklus
Zusatzstufe verwenden
Tabelle 35: Einstellungen – PWM (schaltende PI-Regelung)
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
31
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Wertebereich
[Standardwert]
▪ normal
▪ invertiert
100%; 90%; 80%; 75%; 70%; 60%; 50%;
40%; 30%; 25%; 20%; 10%; 0%
▪ Wasserheizung 4K / 120 min
▪ Fußbodenheizung 4K / 150 min
▪ Split Unit 4K / 60min
▪ Anpassung über Regelparameter
▪ Split Unit (4K / 60 min)
▪ Kühldecke (4K / 150 min)
▪ Anpassung über Regelparameter
1 K – 8 K
[2 K]
15 min – 210 min
[150 min]
5 min / 10 min / 15 min / 20 min /
25 min / 30 min
▪ Nein
▪ Ja
Kommentar
Gibt das Regelverhalten bei
steigender Temperatur an.
Details, siehe „4.5.5 Wirksinn".
Gibt die Ausgabeleistung der
Stellgröße im Maximalbetrieb an.
Einstellung des verwendeten
Heizsystems.
Individuelle Parametrierung über
Einstellung 4 möglich.
Einstellung des verwendeten
Kühlsystems.
Individuelle Parametrierung über
Einstellung 3 möglich.
Bei Auswahl „Anpassung über
Regelparameter". Freie
Einstellung des
Proportionalbereichs.
Bei Auswahl „Anpassung über
Regelparameter". Freie
Einstellung der Nachstellzeit.
Einstellung der PWM Zykluszeit.
Umfasst die Gesamtzeit eines Ein-
und Ausschaltimpulses.
Aktivierung einer zusätzlichen
Regelstufe möglich.
Nur verfügbar im Heizbetrieb.
